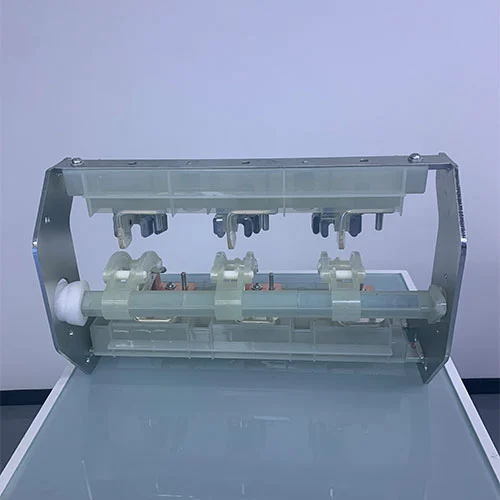

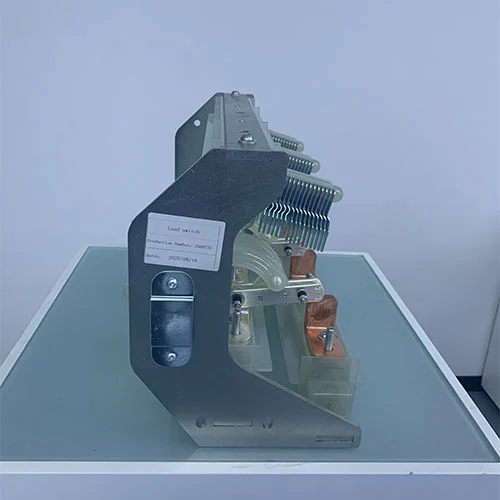

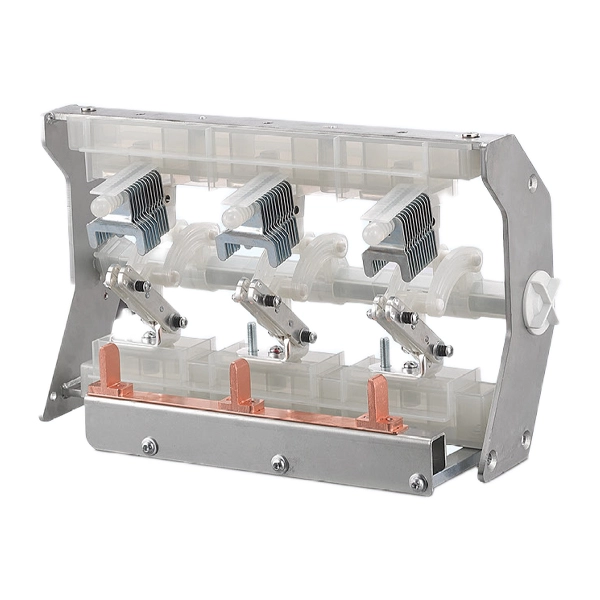

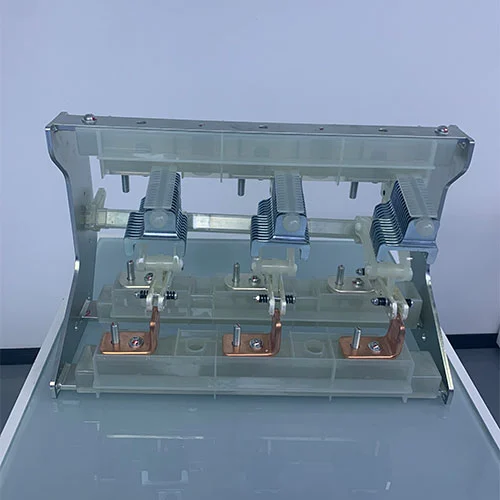

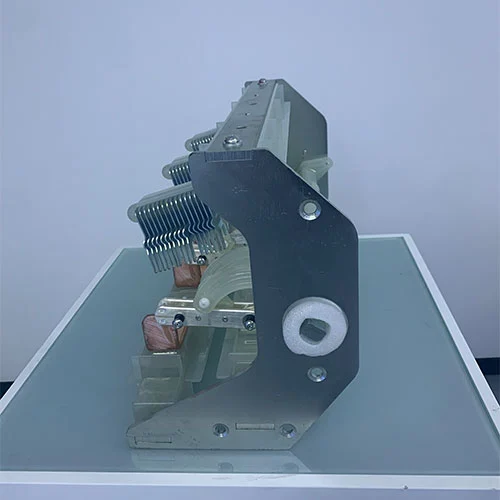

22kV vakuumbrytare med lastbrytare

Ringhuvudenheter (RMU) är en allmänt använd lösning för kraftdistributionsnätverk, särskilt i stadsområden där utrymmet är begränsat. Dessa enheter ger en kompakt, robust och pålitlig ställverkslösning. 22kV vakuumbrytare med lastbrytare är en viktig komponent i miljövänliga ringhuvudenheter och mellanspänningsställverk. Den är speciellt utformad för säker strömförsörjning och avaktivering av kretsar under normala belastningsförhållanden.

Tekniska framsteg inom RMU Design

Utvecklingen av ringhuvudenhetsteknologi är nära synkroniserad med framsteg inom lastbrytares design. Moderna RMU:er är vanligtvis utrustade med vakuumlastbrytare eller svavelhexafluoridgasisolerade omkopplare inrymda i förseglade tankar av rostfritt stål. Denna konfiguration säkerställer att utrustningen fungerar normalt utan behov av underhåll under hela dess livslängd.

Tillförlitlighet och felisolering

En av de viktigaste fördelarna med RMU är möjligheten för nätoperatörer att dela upp distributionssystemet, isolera felområden och utföra utrustningsunderhåll utan att störa strömförsörjningen till opåverkade kunder. Denna funktionalitet är avgörande för att uppfylla de höga tillförlitlighetsstandarder som förväntas av samtida kraftnät.

Förbättrad säkerhet och kompakt design

Lastbrytare som används i RMU erbjuder tydliga fördelar jämfört med andra omkopplingsenheter. De kan avbryta normala belastningsströmmar samtidigt som de ger synlig isolering och integrerad jordning genom en innovativ trelägesbrytarkonfiguration. Denna kombination av funktioner inom en enda enhet bidrar avsevärt till RMU:s kompakta fotavtryck, vilket gör dem idealiska för installationer med begränsat utrymme. Tillämpningar inkluderar prefabricerade transformatorstationer, vindtornsinstallationer och stadsdistributionscentra.

Modell och betydelser

Arbetsprincip för lastbrytaren

Huvudfunktionen hos en 22kV vakuumbrytare med lastbrytare är att hantera den elektriska ljusbågen som bildas när kontakter separeras medan ström flyter. När lastbrytaren öppnas under belastning fortsätter strömmen momentant genom joniserad luft mellan de separerande kontakterna, och det kommer att skapa en båge med temperaturer som når flera tusen grader. Det är mycket viktigt för en effektiv bågsläckning inom millisekunder för att förhindra kontakterosion, isoleringsskador och potentiellt fel på utrustningen.

Moderna lastbrytare för RMU uppnår ljusbågssläckning genom två primära teknologier: SF6-gas och vakuumavbrott.

I SF6-isolerad ringhuvudenhet eller ställverk fungerar dessa kontaktkomponenter i förseglade behållare som innehåller svavelhexafluoridgas och tryckkontrolleras. Dessa gasbågsläckande egenskaper är exceptionella, på grund av att SF6-gasen har elektronegativ natur som lätt fångar fria elektroner, snabbt avjoniserar bågbanan och återställer dielektrisk styrka. När kontakterna på lastbrytaren separeras bildas ljusbågen i SF6-atmosfären, och gasens värmeledningsförmåga och kemiska egenskaper kombineras för att kyla och släcka ljusbågen inom millisekunder.

Mekanismen med tre lägen representerar en betydande innovation inom switchdesign. En enda rörlig kontaktenhet rör sig vertikalt eller roterande för att uppnå de tre önskade positionerna. I stängt läge överbryggar den rörliga kontakten samlingsskenan och kabelanslutningarna. Om du flyttar till öppet läge dras kontakten tillbaka till ett neutralläge där båda kretsarna är isolerade. Ytterligare rörelse kopplar in jordningskontakten, ansluter kabeln till jord samtidigt som isoleringen från samlingsskenan bibehålls.

Mekaniska förreglingar förhindrar felaktig funktion, till exempel att försöka stänga jordningsbrytaren medan huvudströmbrytaren förblir stängd eller att brytaren aktiveras i ett feltillstånd. Dessa förreglingar är vanligtvis mekaniska och kan inte åsidosättas utan att förstöra förreglingsmekanismen, vilket garanterar absolut säkerhet vid normal drift.

Huvudsyftet med lastbrytare

En mycket viktig funktion för lastbrytare inom ringhuvudenheter är att säkerställa säker och kontrollerad hantering av kraftdistributionsnät under normala driftsförhållanden. Flera specifika mål styr denna applikation:

Nätverkssektionering – Belastningsbrytare gör det möjligt för operatörer att dela upp distributionsnäten i hanterbara sektioner, isolera specifika delar för underhåll eller fellokalisering utan att stänga av hela systemet. Denna förmåga underbygger den höga tillgänglighet som förväntas av moderna ring-main-konfigurerade nätverk.

Lastströmavbrott – Omkopplaren måste på ett tillförlitligt sätt avbryta alla strömmar inom dess designklassificering, från minimala transformatormagnetiseringsströmmar upp till full märklastström. Denna operativa förmåga kan garantera säkert och systematiskt planerad driftstopp för underhåll eller omkonfigurering av nätverket.

Synlig isolering – När lastbrytaren öppnas kommer den att ge ett synligt avbrott mellan strömförande ledare och den isolerade sektionen. Denna visuella bekräftelse på isolering är mycket viktig för säkerheten när vi underhåller och tillhandahålls ofta mekaniska positionsindikatorer och observationsfönster.

Integrerad jordning – Utformningen med tre lägen säkerställer att utgående kretsar kan jordas positivt innan personal kommer åt kablar eller ansluten utrustning. Denna funktion kan ersätta behovet av externa jordningsanordningar och säkerställa att jordningsoperationer endast utförs efter att lämplig isolering är klar.

Transformatorskyddskoordination – I kombinationen av lastbrytare och säkring arbetar lastbrytaren i samordning med medelspänningssäkringar för att ge transformatorskydd. När en säkring går, släpper ett slagstift och löser ut brytarmekanismen, öppnar alla tre faserna och förhindrar enfasning.

Användningsområde för lastbrytare

22kV vakuumbrytare med lastbrytare i elnät på landsbygden är lämpliga för ett brett spektrum av spänningsnivåer från 6 kV till 40,5 kV.

Utility Distribution Networks – RMU:er används vanligtvis i kraftdistributionssystem i stadsområden. Dessa mellanspänningsställverk eller RMU:er ansluter primära krafttransformatorer till kraftdistributionstransformatorer, som serverar bostads-, kommersiella och blandade användningsområden.

Industriella anläggningar – RMU:erna är vanligtvis monterade i tillverkningsanläggningar, bearbetningsanläggningar och industrikomplex för medelspänningsdistribution. Funktionerna hos lastbrytaren har kompakt storlek är mycket viktigt för till en premie, och den underhållsfria driften minimerar produktionsavbrott.

Kommersiella byggnader – RMU används också i stora kommersiella byggnader, köpcentra och kontorskomplex. vilket kan vara lätt att fördela kraften på ett tillförlitligt sätt i hela anläggningen. Möjligheten att isolera sektioner för underhåll utan att påverka hyresområden ger driftsflexibilitet.

Applikationer för förnybar energi – Ringhuvudenheterna används i allt högre grad i solcellsanläggningar, vindkraftsparker och batterienergilagringssystem för nätanslutning och intern distribution. Dessa medelspänningsomkopplare har dessa egenskaper, inklusive kustnära korrosionsbeständighet, dammskydd och kompakta dimensioner för installation av vindtorn.

Prefabricerade transformatorstationer – Kompakta transformatorstationer för urbana och industriella applikationer integrerar RMU:er som högspänningsomkopplings- och skyddssektionen, vanligtvis monterade tillsammans med distributionstransformatorer i ett gemensamt hölje. Detta arrangemang minimerar installationsarbetet på plats och ger en väderbeständig, säker strömförsörjningspunkt.

Tekniska parametrar för lastbrytare

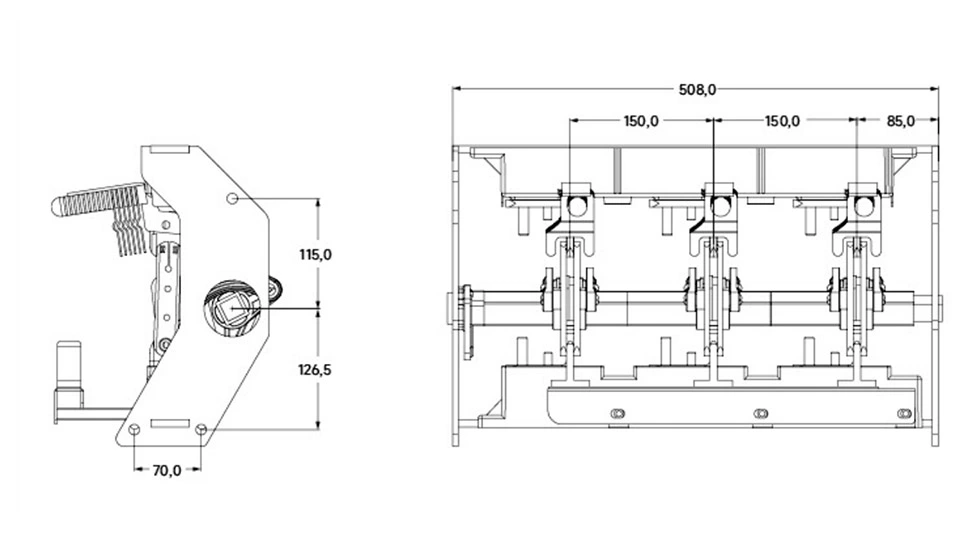

Utseende och dimension

FAQ

Vad är skillnaden mellan en lastbrytare och en strömbrytare i en RMU?

En lastbrytare är utformad för att avbryta normala lastströmmar under rutinmässiga omkopplingsoperationer, medan en strömbrytare kan avbryta mycket högre felströmmar under kortslutningsförhållanden. I RMU-konfigurationer hanterar lastbrytare vardaglig omkoppling, och separata säkringar eller strömbrytare ger felskydd.

Hur fungerar trelägesomkopplaren?

Trelägesbrytaren använder en enda rörlig kontakt som rör sig mellan tre lägen: stängd (ansluter samlingsskena till kabel), öppen (isolerar båda) och jordad (ansluter kabel till jord samtidigt som samlingsskenas isolering bibehålls). Denna integrerade design säkerställer korrekt sekvensering och synlig isolering.

Kan en lastbrytare bryta felström?

Nej, lastbrytare är inte konstruerade för felströmsavbrott. I kopplingssäkringskombinationer avbryter säkringarna felströmmen, och strömbrytaren öppnar först efter att säkringen löst ut. För högre felnivåer krävs effektbrytare med skyddsreläer .

Vilket underhåll kräver lastbrytare?

Moderna SF6-isolerade lastbrytare i förseglade RMU-tankar är designade underhållsfria för livet. Alla interna komponenter är förseglade i en tank för att skyddas från föroreningar, och SF6-gas behöver inte fyllas på under normal livslängd. Alla interna komponenter är förseglade i en tank för att skyddas från föroreningar, och SF6-gas behöver inte fyllas på under normal livslängd. Externa mekanismer kan behöva regelbunden inspektion och smörjning baserat på tillverkarens bruksanvisning.

Hur kan jag få tillstånden att omkopplaren är öppen eller stängd?

Lastbrytare ger flera positionsindikationer: mekaniska indikatorer på manövermekanismen visar det aktuella tillståndet, mimikdiagram representerar den faktiska kretskonfigurationen och många RMU:er inkluderar observationsfönster för direkt visuell bekräftelse av kontaktpositionen. Vissa utrustningar har hjälpströmbrytare för fjärrindikering.

Vilka spänningsområden finns tillgängliga?

Märkspänningsområdet för lastbrytarna är vanligtvis från 6 kV till 40,5 kV, generellt märkvärdena 11 kV, 17,5 kV, 24 kV och 33 kV. Varje spänningsklassning är för specifika isoleringsnivåer och testkrav.

Är lastbrytarna lämpliga för utomhusinstallation?

Ja, men måste konfigurera med kapslingar och strömleverantörer. Många RMU för utomhusbruk innehåller väderbeständiga skåp, korrosionsbeständiga material och förseglade tankar som skyddar interna komponenter från miljöexponering. som ofta monteras i den prefabricerade transformatorstationen tillsammans med transformatorerna. Utomhusenheter måste uppfylla ytterligare krav på inträngningsskydd och UV-beständighet.

Produktutställning
