11KV belastningsbrytare för huvudenhet för medelspänningsring

11kV belastningsbrytare för medelspänningsringhuvudenhet är en kärnkomponent designad för säker kontroll av elektriskt energiflöde. Den är placerad mellan frånskiljaren och strömbrytaren och är idealisk för typ C lastbrytarnät och kan användas med medelspänningssäkringar i typ F ringnätverk för att säkerställa tillförlitligt skydd och drift.

Denna switch stöder system från 6kV till 40,5kV och är lämplig för industriella, kommunala, förnybara energi- och kommersiella distributionsnätverk.

Modell och betydelser

Produktapplikationer

11KV belastningsbrytare för medelspänningsringhuvudenhet är kärnkomponenten i ringhuvudenheter. Dessa enheter som HXGN15-12, HXGN15-40.5 används i stor utsträckning i sekundära kraftdistributionssystem. De primära tillämpningarna för ringhuvudenhet inkluderar:

Transformatorskydd:Omkoppling och skydd av distributionstransformatorer (typiskt upp till 1250/1600 kVA) på ett kompakt och ekonomiskt sätt.

Kabelslingomkoppling:Skapa och hantera en cirkulär nätverksanslutning som isolerar kabelsegment för underhåll utan att avbryta strömförsörjningen till hela slingan.

Industriella och kommersiella kraftcentra:Fungerar som huvudomkopplings- och skyddspunkt för kraftingångar i fabriker, lägenhetskomplex och kommersiella byggnader.

Produktegenskaper

Lastbrytare definieras av en uppsättning distinkta design och funktionella egenskaper:

Belastningsströmhantering

Har ett dedikerat bågsläckningssystem (som kan vara luft-, gas-, vakuum- eller SF6-baserat) som möjliggör säker stängning och öppning av normala belastningsströmmar och specificerade överbelastningsströmmar.

Brist på kortslutningsbrytningskapacitet

Konstruerad för att inte avbryta kortslutningsfelströmmar. Denna kritiska funktion uppnås av en tillhörande säkring.

Synlig brytningsisolering

Konstruktionen av lastbrytaren har ett synligt och entydigt isoleringsgap i öppet läge, vilket kan garantera säkerheten för underhållspersonal som arbetar på nedströmskretsen.

Olika bågsläckande media

För att möta de olika miljökraven och prestandabehoven kan lastbrytaren tillhandahålla olika teknologier som luft eller puffertyp som använder tryckluft för att släcka ljusbågen och vakuumtypen som använder en vakuumbrytare för överlägsen ljusbågssläckning i en förseglad kammare.

SF6 gastyp

Använder svavelhexafluoridgas för utmärkt isolering och bågsläckande egenskaper.

Kompakt och integrerad design:Dess struktur möjliggör ett litet fotavtryck, särskilt när den kombineras med säkringar till en enda funktionell enhet i en RMU-kapsling.

Produktfördelar

I mellanspänningsringhuvudenheter (RMS) används lastbrytare vanligtvis i kombination med säkringar. I denna typiska applikation erbjuder 11kV lastbrytare för medelspänningsringhuvudenhet betydande fördelar jämfört med att använda strömbrytare:

Betydande ekonomisk effektivitet

Kombinationen "lastbrytare + säkring" är en mycket kostnadseffektiv lösning för att skydda standarddistributionstransformatorer, deras tillverknings- och installationskostnader är betydligt lägre än för en effektbrytarebaserad RMU, och de kan ge avsevärda besparingar i projektbudgetar utan att kompromissa med grundläggande funktionalitet.

Överlägsna skyddsegenskaper

Ingreppshastigheten är avgörande för att förhindra ett internt transformatorfel, såsom tankbrott. En medelspänningssäkring kan åtgärda ett fel inom de första 10 millisekunderna, vilket ofta är snabbare än en strömbrytares drifttid (vanligtvis runt 60 ms). Denna svarshastighet förbättrade skyddet för transformatorn. Dessutom förenklar denna kombination av lastbrytaren och säkringen koordinationen i ringnätverk, och koordinationen från effektbrytare kan vara utmanande att uppnå.

Tekniska parametrar

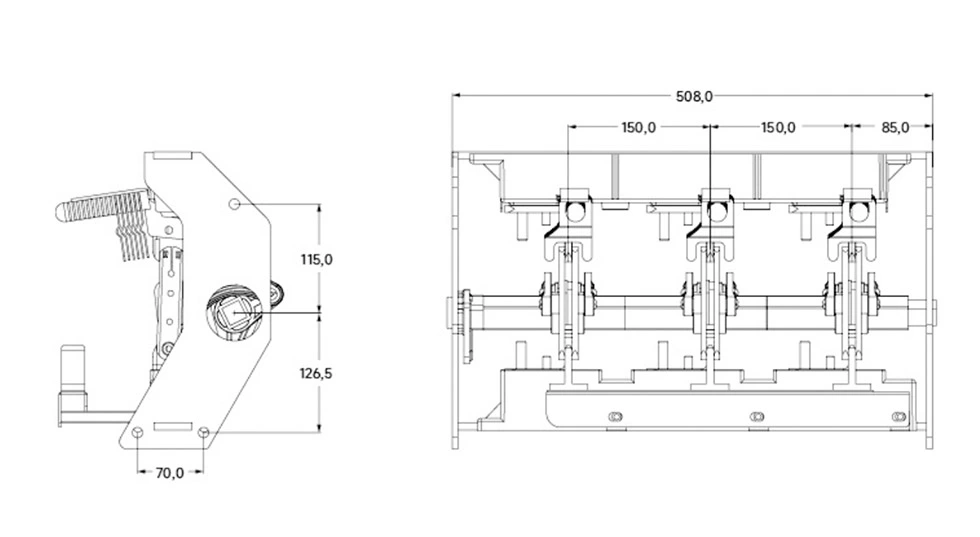

Utseende och dimension

Vårt åtagande om kundservice

1. Teknisk support och gratis utbildning

Vi tillhandahåller videovägledning online och gratis utbildning för din tekniska personal. Allt underhåll är gratis under det första driftåret. Efter ett år finns betalda underhållstjänster fortfarande tillgängliga.

2. Snabbt svar

Dina önskemål är viktiga för oss. Vi kommer att svara via e-post eller telefon inom en timme för att säkerställa att dina behov tillgodoses snabbt.

3. Livstidskonsultation

Vi erbjuder löpande konsulttjänster under hela din utrustnings livstid. Vårt team är alltid redo att svara på alla frågor du kan ha.

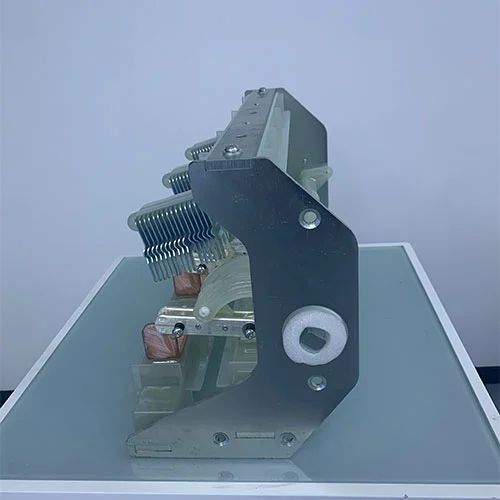

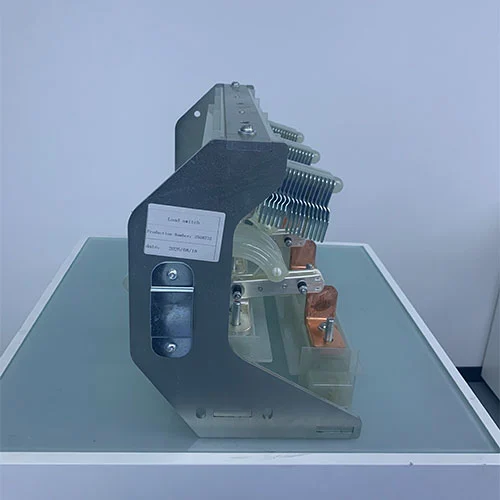

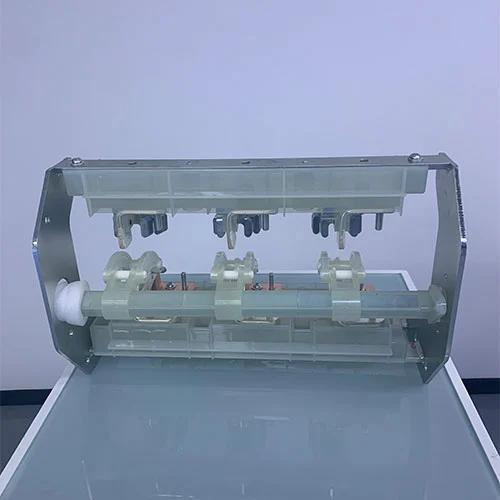

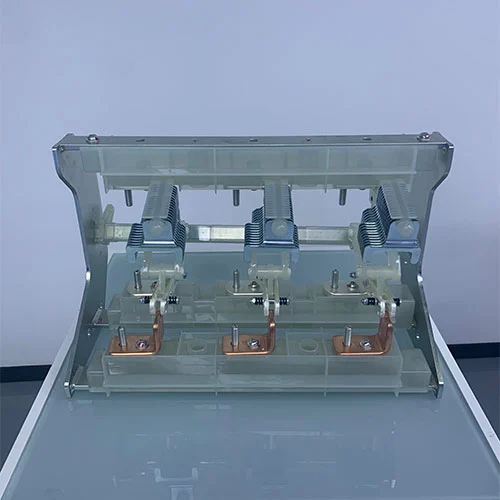

Produktutställning
