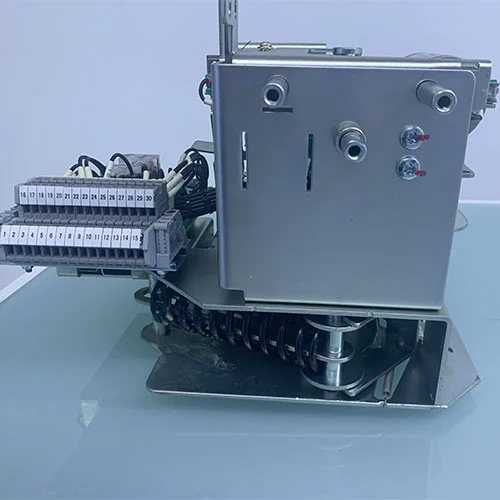

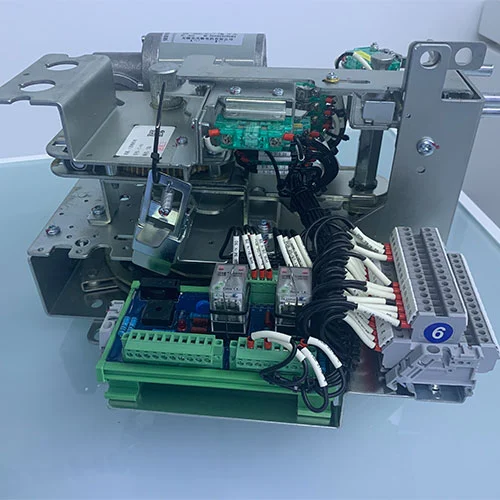

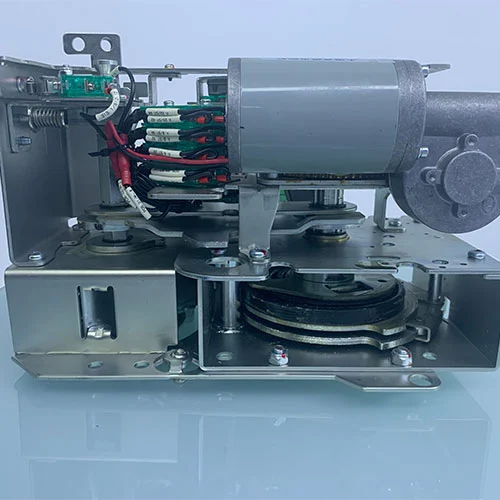

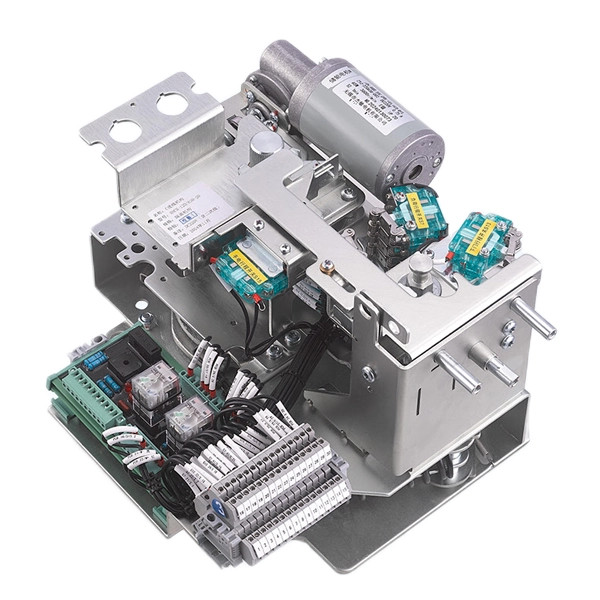

11KV elektrisk mekanism för mellanspänningsställverk

Cotenele är en stor tillverkare som tillverkar ringhuvudenheter och deras interna kärnkomponenter. Ring Main Unit (RMU) är en viktig garanti för tillförlitlig och säker elförsörjning i ett modernt kraftdistributionsnät. Det är en kompakt, metallsluten ställverksenhet som vanligtvis används i sekundära distributionsstationer för att distribuera kraft till transformatorer, stora byggnader och industrianläggningar.

Den elektriska mekanismen på 11 KV för mellanspänningsställverk är en kärnkomponent i en RMU som fungerar som "kontrollcenter" för de elektriska omkopplarna såsom vakuumbrytare, frånskiljare, lastbrytare. Bland de olika komponentsektionerna inom en RMU är den inkommande mekanismen utan tvekan den mest kritiska, eftersom den fungerar som gateway för elektrisk kraft som kommer in i systemet.

Modell

Definition av inkommande operativ mekanism?

Den inkommande mekanismen är en kritisk styrkomponent för den inkommande enheten i en ringhuvudenhet, där högspänningskraft från det externa nätet eller uppströms transformatorstationen kommer in i RMU. Den styr den primära omkopplaren för att säkert ansluta, isolera eller jorda den inkommande kretsen.

Beroende på systemkrav styr den inkommande mekanismen en av två switchtyper:

Lastbrytare ("C"-mekanism)

Designad för frekvent drift under normala belastningsförhållanden.

Trelägesdrift:PÅ / AV / JORD.

Ger synlig isolering och säker jordning för underhåll.

Vakuumbrytare ("V"-mekanism)

Applikationer med hög kapacitet med felskydd.

Avbryter kortslutningsströmmar för att förhindra RMU och nedströms utrustningsskador.

Utför alla funktioner hos en lastbrytare med ökad säkerhet.

Alla inkommande mekanismer inkluderar:

Fjäderladdad manuell eller motordriven drift.

Rensa positionsindikatorer (ON, OFF, EARTH).

Elektriska förreglingar integrerade med RMU-skyddssystemet.

Bruksanvisning – 11KV elektrisk mekanism för mellanspänningsställverk

1. Stängning

Manuell stängning:

Sätt in det avsedda manöverhandtaget i den övre drivaxeln.

Vrid medurs ~90° för att komprimera fjädern till dess låspunkt.

Fjädern släpper, vilket driver huvudkretsen för lastbrytaren att stängas.

Elektrisk stängning:

Slå på mekanismen och skicka en stängningssignal.

Styrenheten kontrollerar lastbrytarens status och låser.

Om villkoren är uppfyllda, slutför mekanismens motor stängningen.

Obs: Jordningsdrift är mekaniskt låst under huvudkretsens stängning.

2. Öppningsoperation

Manuell öppning:

Sätt in manöverhandtaget i den övre drivaxeln.

Vrid moturs ~90° för att komprimera fjädern till dess spärrpunkt.

Fjädern frigör energi för att öppna lastbrytarens huvudkrets.

Elektrisk öppning:

Skicka en öppningssignal till regulatorn.

Styrenheten verifierar omkopplarstatus och förreglingar.

Mekanism motor avslutar öppningsoperationen.

Obs: I öppet läge är stängning och jordning tillåtna.

3. Jordning (Jordning) Drift

Stänga jordningsbrytaren:

Sätt in handtaget i den nedre jordade drivaxeln.

Rotera medurs ~90°; fjädern komprimeras och släpper för att stänga jordningsbrytaren.

Förreglingar aktiveras, vilket förhindrar att huvudkretsen stängs.

Öppna jordningsbrytaren:

Sätt in handtaget i samma nedre skaft.

Rotera moturs ~90°; fjäder släpper för att öppna jordningsbrytaren.

Förreglingar frigörs, vilket möjliggör normal belastningsomkopplardrift.

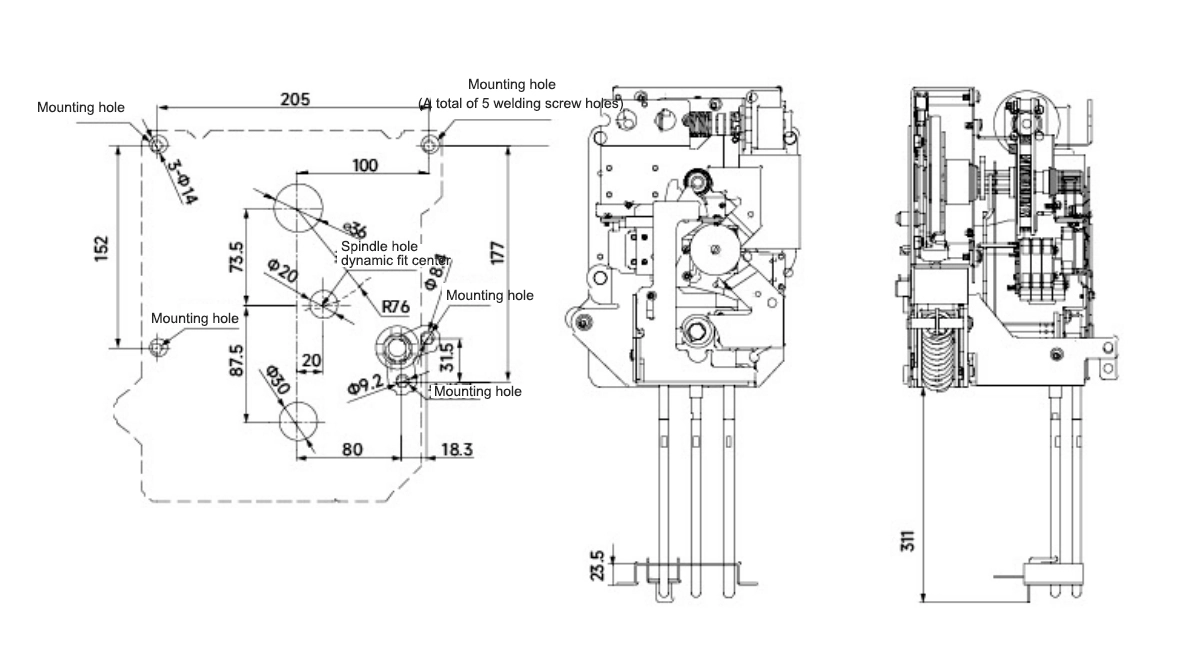

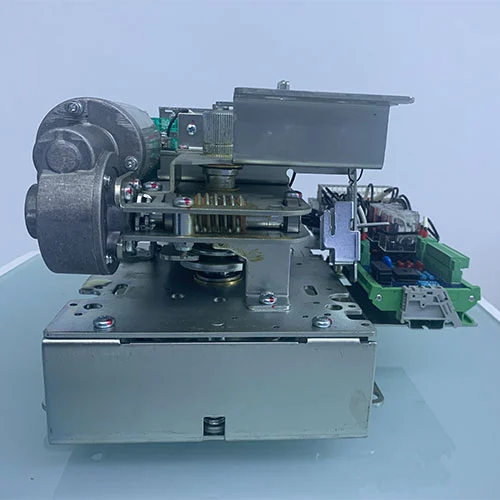

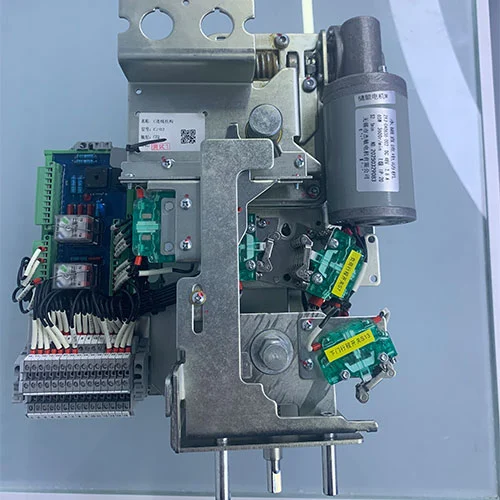

Utseende Och Dimension
