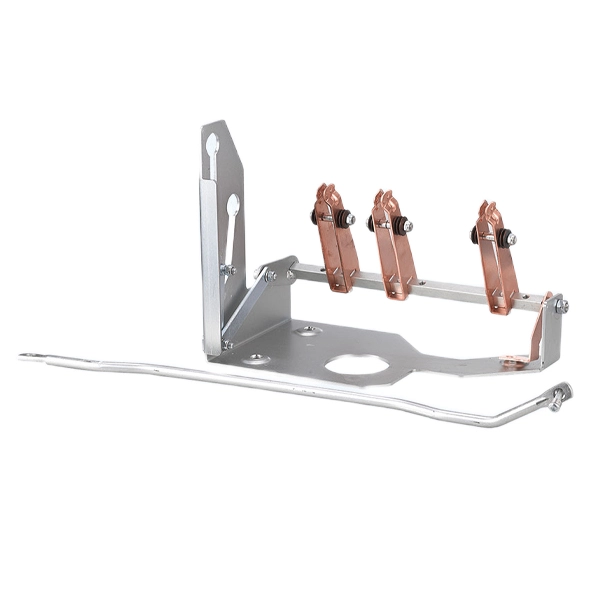

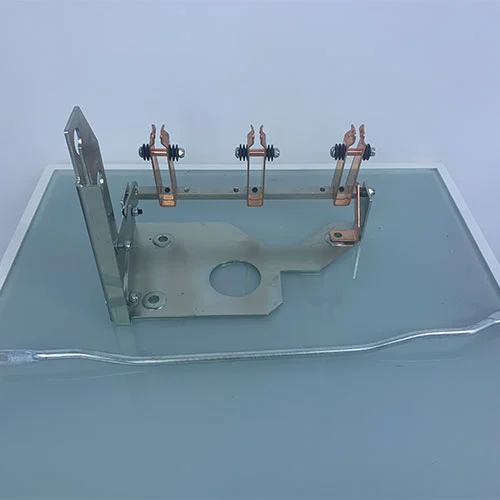

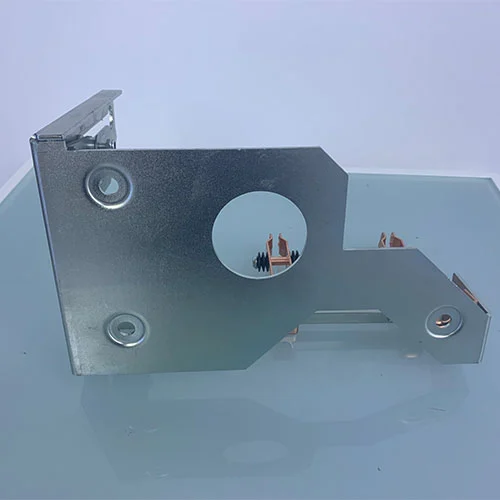

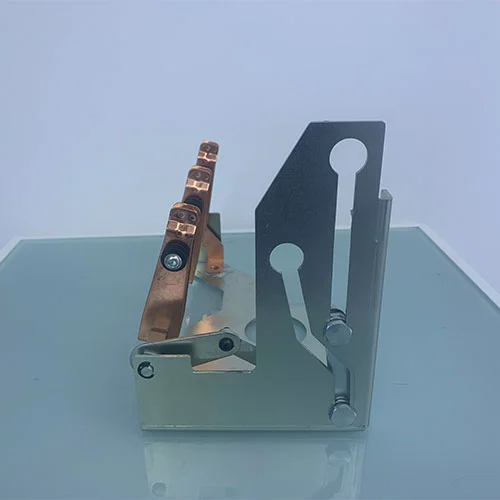

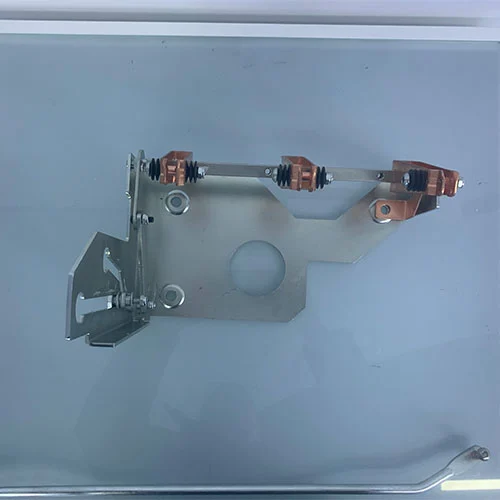

11KV Medium Voltage Indoor Earthing Switch för RMU

En Ring Main Unit (RMU) är en viktig kraftutrustning för att säkerställa tillförlitlig och kontinuerlig elförsörjning till slutanvändare i moderna kraftdistributionsnätverk. Jordningsbrytarna är vanligtvis monterade i dessa RMU:er av sekundära distributionsstationer.

RMU:er har egenskaper av kompakt storlek och multifunktionella, säkerheten för personal och utrustning under ringhuvudenheterna behöver underhåll och när de är i feltillstånd är av största vikt. 11KV mellanspänningsomkopplare för inomhusjordning för RMU är en specifik, men ändå kritisk komponent. Även om strukturen för jordningsbrytaren är enkel. men den är hörnstenen i säkra driftprocedurer, som kan ge en verifierbar och säker anslutning mellan de strömlösa delarna av den elektriska kretsen och jorden.

Modell och betydelser

Vad är en jordningsbrytare?

En 11KV mellanspänningsjordsbrytare för inomhusbruk för RMU är en mekanisk strömbrytare som vanligtvis är integrerad i en mellanspänningskomponent i ställverksaggregatet, såsom ett RMU, miljövänligt ställverk och gasisolerat ställverk. Dess primära syfte är att ansluta en specifik del av en krets – såsom en kabelmatare eller en samlingsskena – direkt till jorden. Jordningsbrytaren är annorlunda med vakuumbrytaren , eller en lastbrytare, jordbrytaren är inte konstruerad för att avbryta lastström eller felström under normala omständigheter. Istället är det en säkerhetsanordning som fungerar först efter att kretsen har blivit strömlös av den primära omkopplingsanordningen. Det ger en synlig och positiv indikation på att nedströmsdelen av nätverket är jordat, vilket säkerställer att det är säkert för tekniker att arbeta på.

Hur fungerar denna produkt?

11kV mellanspänningsjordningsbrytare för inomhusbruk för RMU säkerställer säkert underhåll och systemskydd genom att etablera en lågimpedans jordningsväg. Dess funktion består av tre nyckelsteg:

1. Mekanisk drift:Jordningsbrytaren manövreras genom en extern mekanism, vanligtvis med manuella handtag eller elektriska enheter för fjärrmanövrering. Denna mekanism driver en uppsättning rörliga kontakter mot en uppsättning fasta kontakter. Operationen är vanligtvis av en "make-proof" typ, vilket innebär att omkopplaren har den mekaniska styrkan att stänga mot en felström om ett fel uppstår, även om den inte kan öppnas vid fel.

2. Fastställande av markvägen:När de rörliga kontakterna passar ihop med de fasta kontakterna skapar de en kontinuerlig metallisk bana. Ena änden av denna väg är ansluten till högspänningsledaren (t.ex. kabelavslutningen). Den andra änden är stadigt fastskruvad i RMU:s jordskena, som i sin tur är ansluten till stationens jordnät. Detta kortsluter effektivt fasledarna till jorden.

3. Säkerhetsförregling:En grundläggande aspekt av dess funktion är strikta mekaniska förreglingar (en del av "femförebyggande" logik). Dessa förreglingar förhindrar att jordningsbrytaren stängs medan huvudbrytaren (lastbrytaren eller strömbrytaren) är i stängt läge, och omvänt förhindrar huvudströmbrytaren att stängas när jordningsbrytaren är inkopplad. Detta förhindrar katastrofala "dead-short" fel.

Vilka funktioner har denna produkt?

11kV mellanspänningsjordningsbrytare för inomhusbruk för RMU ger viktiga säkerhets- och driftsfunktioner:

1.Personalsäkerhet

Jordar nedströms kablar och samlingsskenor för att säkerställa en arbetsmiljö med noll potential.

Skyddar underhållspersonal från oväntade elektriska förhållanden som omvänd matning, inducerad spänning, blixtnedslag eller kvarvarande laddning.

2. Residual Charge Dissipation

Mellanspänningskablar lagrar kapacitiv energi.

Omkopplaren ger en kontrollerad urladdningsbana efter frånkoppling från strömförsörjningen, vilket eliminerar risken för elektriska stötar.

3. Statusindikering och verifiering

Ger tydlig visuell indikering på RMU-panelen.

I kombination med spänningsnärvaroindikatorer kan tekniker verifiera kretssäkerheten före drift.

4.Aktivera kabeltestning

Underlättar säkert elektriska tester som isolationsresistans eller VLF-testning.

Efter testning laddar omkopplaren ur säkert ackumulerad testspänning från kabelkapacitansen.

Hur ska jag gå tillväga?

1. Frånkoppling av jordbrytare:Sätt in manöverhandtaget i jordningsbrytarens manöverhål och vrid backstiftet för att koppla bort.

2. Inuti lastbrytarens manöverhål, vrid medurs (tryck på stängningsknappen för elektrisk drift) för att stänga omkopplaren.

3. När du använder fläktformade kontakter, är jordningskontakterna på den nedre jordningsbrytaren monterade i positionerna 1, 4 och 6.

4. När kopparstänger används för överlappning, är jordningskontakterna på den nedre jordningsbrytaren monterade i positionerna 2, 3 och 5.

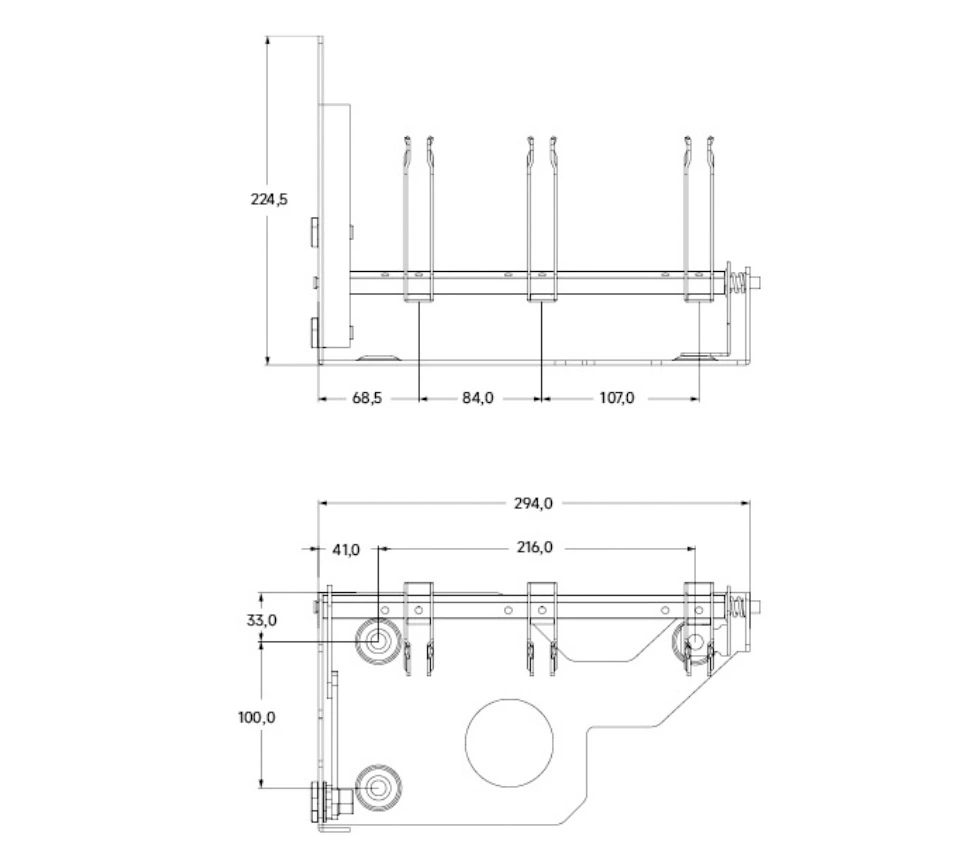

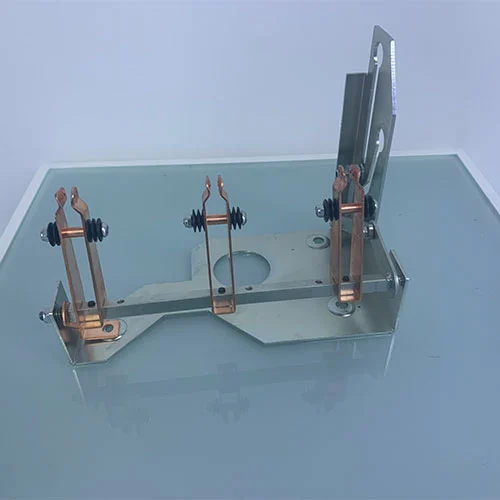

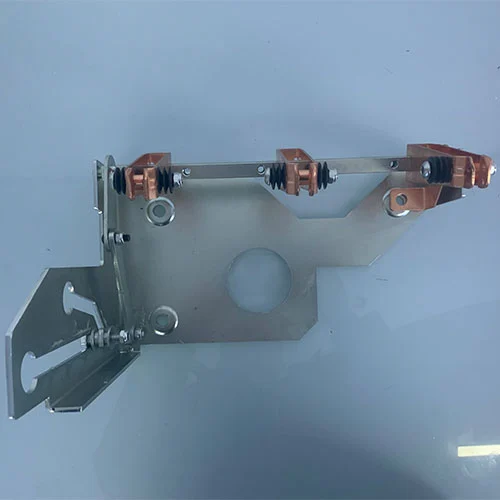

Utseende Och Dimension

Varför välja Cotenele?

1. Kina tillverkare, rimliga priser, pålitlig kvalitet.

2. Lång erfarenhet, oberoende FoU av kärnkomponenter säkerställer effektiv och säker drift av RMU.

3. Omfattande efterförsäljning och teknisk support, tillhandahåller installationsvägledning och driftsättning på plats för kunder.

4. Miljövänliga och energibesparande produkter som uppfyller moderna krav på grön el.

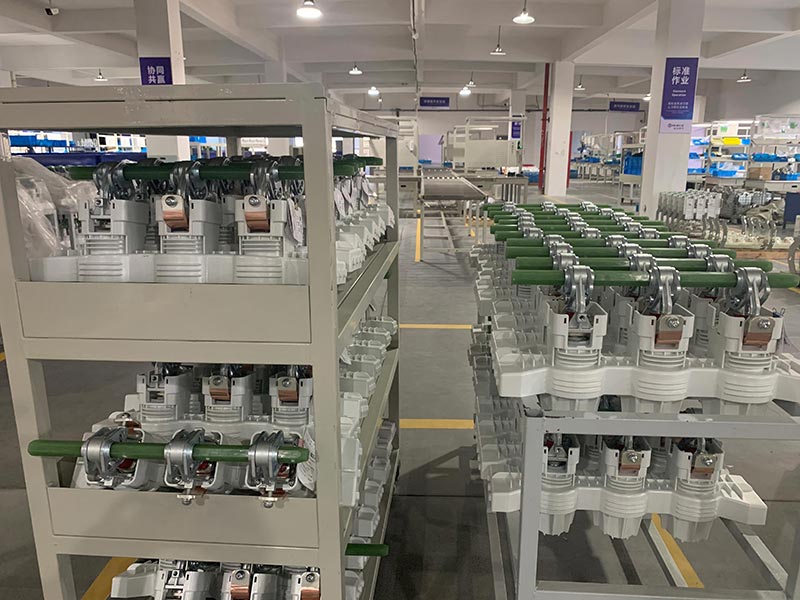

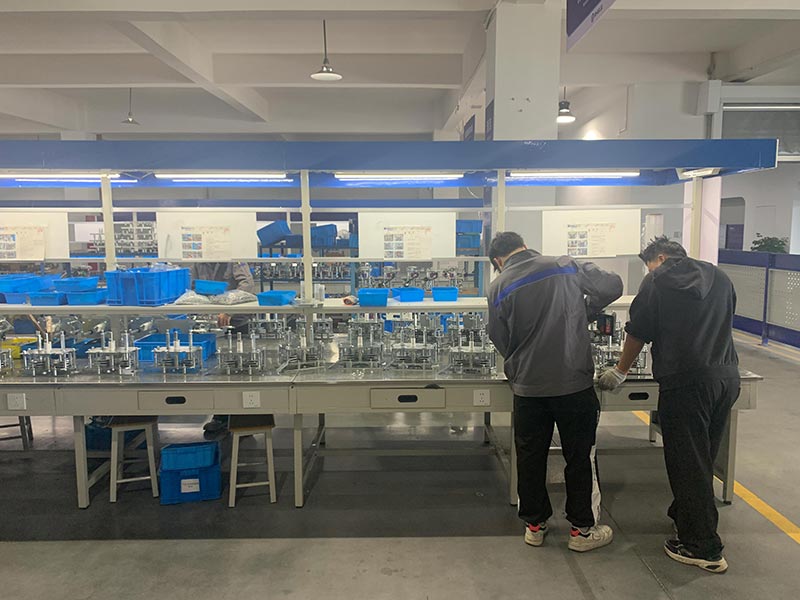

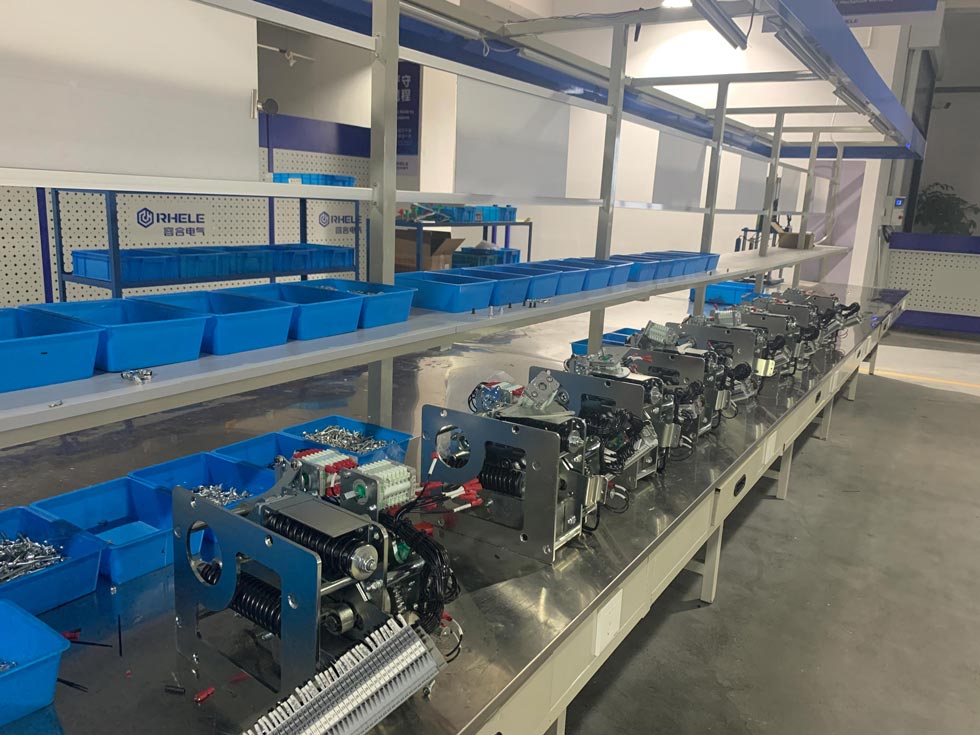

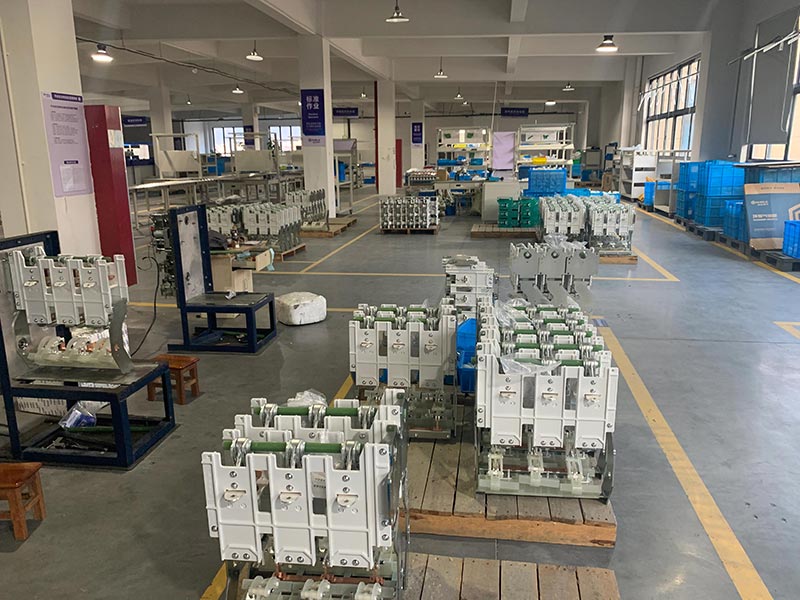

Produktutställning
