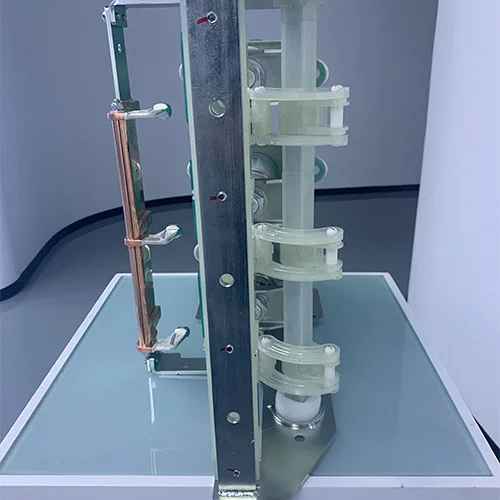

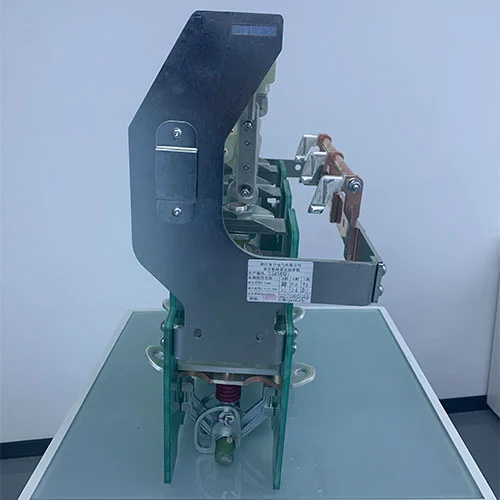

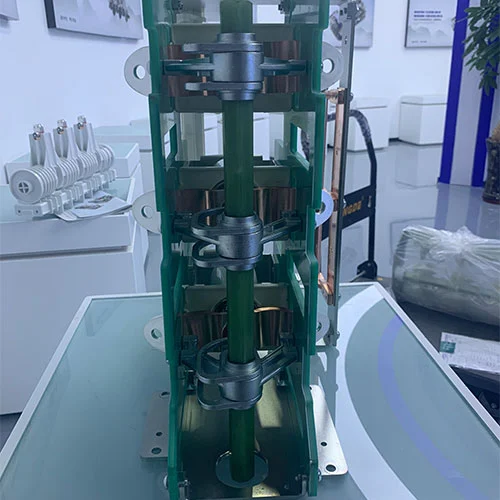

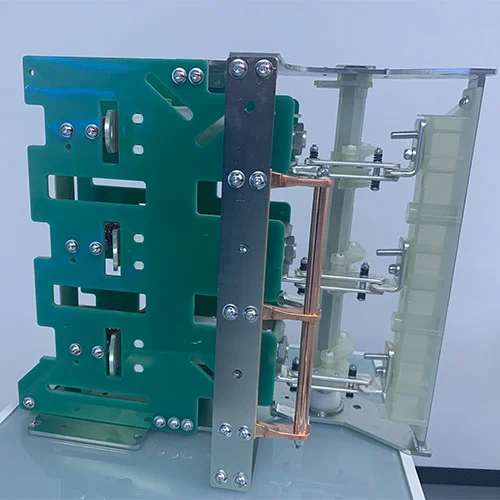

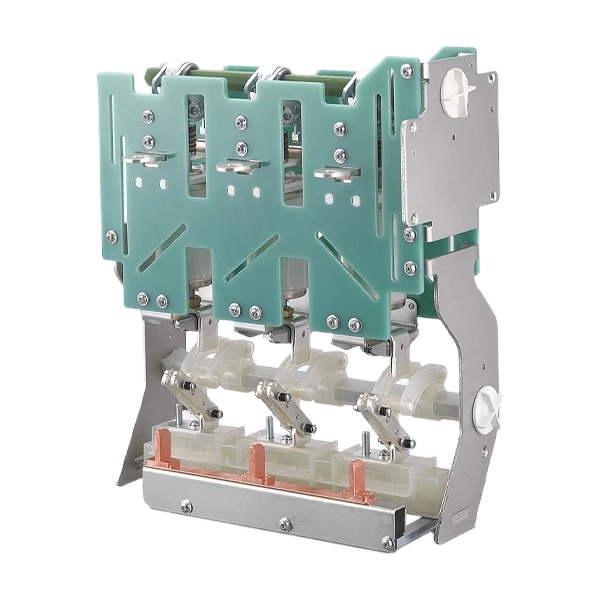

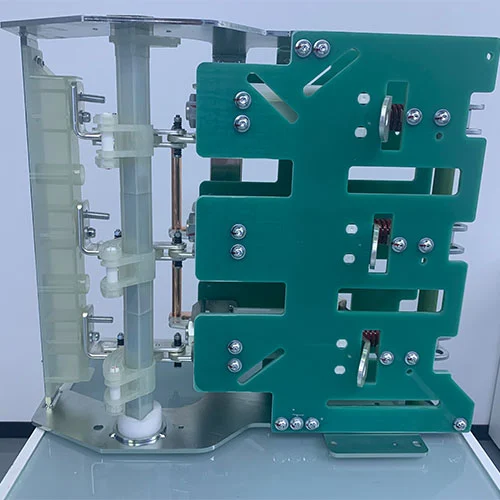

22KV mellanspänningsvakuumbrytare med frånskiljare

Stabiliteten hos ett ställverk beror på ett robust skydds- och kopplingssystem. Dess kärnkomponenter, till exempel 22KV mellanspänningsvakuumbrytare med frånskiljare, är den första skyddande barriären mot elektriska fel, som kan förhindra storskaliga fel och höga avstängningskostnader. Designsyftet med vakuumbrytare är att bryta felströmmar, medan isoleringsbrytare ger ett synligt sätt att isolera kretsar för underhåll. De har både säkerheten och tillförlitligheten hos ställverk i kraftdistributionsnätet, uppfyller kraven för modern elektrisk design och betonar miljövänlighet, hållbarhet och lågt underhåll.

Produktmodell

Vad är en vakuumbrytare (VCB)?

En vakuumkretsbrytare är en kärnkomponent i mellanspänningsställverket, som bryter strömmen och använder ett vakuum som ljusbågssläckande medium. När vakuumbrytarens kontakter separeras under ett fel, bildas en båge av joniserad metallånga. I vakuumutrymmet släcks denna ljusbåge nästan omedelbart när metallångorna kondenserar tillbaka på kontakterna, vilket förhindrar återantändning.

Nyckelkomponenter:

Vakuumbrytare:en förseglad vakuumcylindrisk behållare innehållande fasta kontakter och rörliga kontakter.

Driftmekanism:Implementera funktionen att stänga och koppla bort kontakter. Typerna inkluderar manuella och elektriska typer.

Ställdon och vevstakar:överföra rörelsen som genereras av vakuumbrytarens manövermekanism till kontakterna.

Fördelar:

Effektiv ljusbågssläckningsfunktion:Uppnå snabbt felisolering med extremt låg energiförbrukning.

Underhållskostnaden är mycket låg:Vakuumbrytaren behöver inte lägga till något isoleringsmedium eller gas.

Miljövänligt:Vakuumbrytaren är annorlunda med svavelhexafluoridbrytare, vakuumbrytarna producerar inga skadliga gaser under drift, vilket gör dem mer miljövänliga.

Hög tillförlitlighet:Strömbrytarens livslängd är lång och lämplig för frekvent drift

Vad är en frånskiljare?

En strömbrytare är en elektrisk brytare monterad i mellanspänningsställverket, i stängt läge, bär den normala belastningsströmmen. Denna isoleringsbrytare kan också skapa och bryta märklastströmmen. Under onormala förhållanden, såsom en kortslutning, kan den bära denna felström under en specificerad kort varaktighet, men den är inte konstruerad för att avbryta den. Denna frånskiljares primära säkerhetsfunktion är att tillhandahålla ett pålitligt sätt för isolering, vilket säkerställer att en krets är helt strömlös för underhåll eller reparation.

Nyckelfunktioner:

Lastbrytning: Frånskiljaren kan ge normala belastningsströmmar som bryter kapaciteten.

Synlig isolering: Isoleringsbrytaren kan ge ett synligt gap för att bekräfta strömavbrott i kretsen.

Tål kapacitet: Isolatorbrytaren kan motstå kortslutningsströmmar tills en serieskyddsanordning (som en VCB) åtgärdar felet.

Konfigurationer: Frånskiljaren har två konfigurationer för luftisolerade eller gasisolerade konstruktioner, ofta kombinerade med säkringar för transformatorskydd.

Varför välja 22KV mellanspänningsvakuumbrytare med frånskiljare?

Kombinationen av en vakuumbrytare + frånskiljare är en standardkonfiguration i mellanspänningssystem (upp till 40,5 kV).

Kärnfördelar

Komplett skydd + isolering i ett system

Förbättrad driftsäkerhet

Minskad underhållsstopp

Kompakt och effektiv design

Tillämpningsomfånget för VCB + frånskiljarekombinationer:

Kombinationen av en VCB med en frånskiljare är en standardkonfiguration i mellanspänningsringhuvudenhet (upp till 40,5 kV), som kan ge både skydd och säker isolering. Denna kombination är avgörande för:

Kraftproduktionsanläggningar: Kombinationen kan skydda generatorer och transformatorer när enheten uppstår fel, detta kan säkerställa oavbruten elproduktion.

Elektriska transformatorstationer: Kombinationen av vakuumbrytaren och frånskiljaren skyddar ställverk och transformatorer, VCB rensar fel och frånskiljaren isolerar sektionerna för underhåll.

Industrianläggningar: Kombinationen av vakuumbrytaren och isolatorbrytaren Styr och skydda motorer, transportörer och tunga maskiner i tillverkningsanläggningar, stålverk och raffinaderier.

Förnybara energisystem: Hantera kraftfluktuationer och skydda infrastrukturen i vind- och solkraftverk.

Förnybart energisystem: 22KV mellanspänningsvakuumbrytare med frånskiljare kan hantera strömfluktuationer och skydda infrastrukturen för vind- och solkraftverk.

Järnvägssystem: Kombinationen kan skydda tågets kraftförsörjningssystem och säkerställa säkerheten för passagerare och tåg.

Compact Substation (CSS): I det sekundära distributionsnätet ger dessa kombinationer tillförlitliga kopplings- och skyddsfunktioner på ett litet utrymme.

Tekniska parametrar

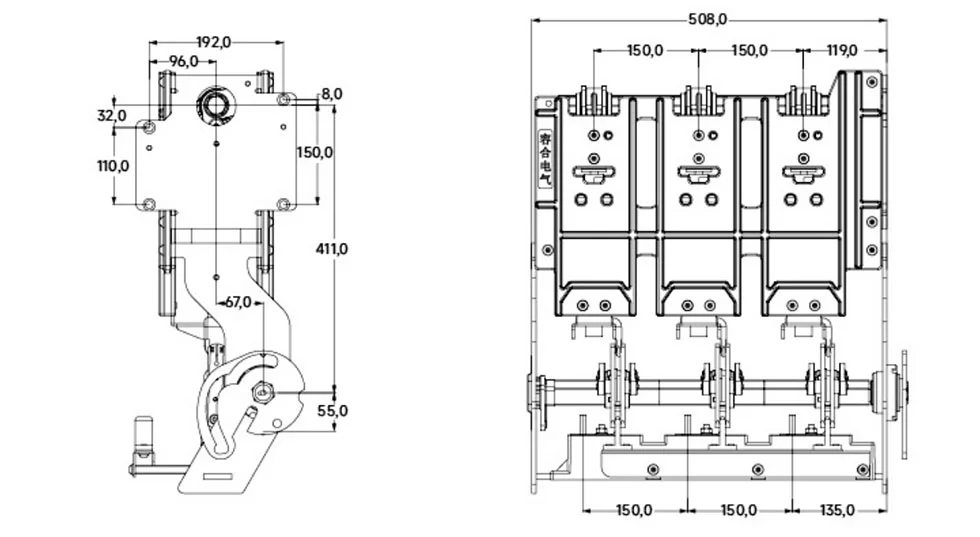

Utseende och dimension

Leveransfoton

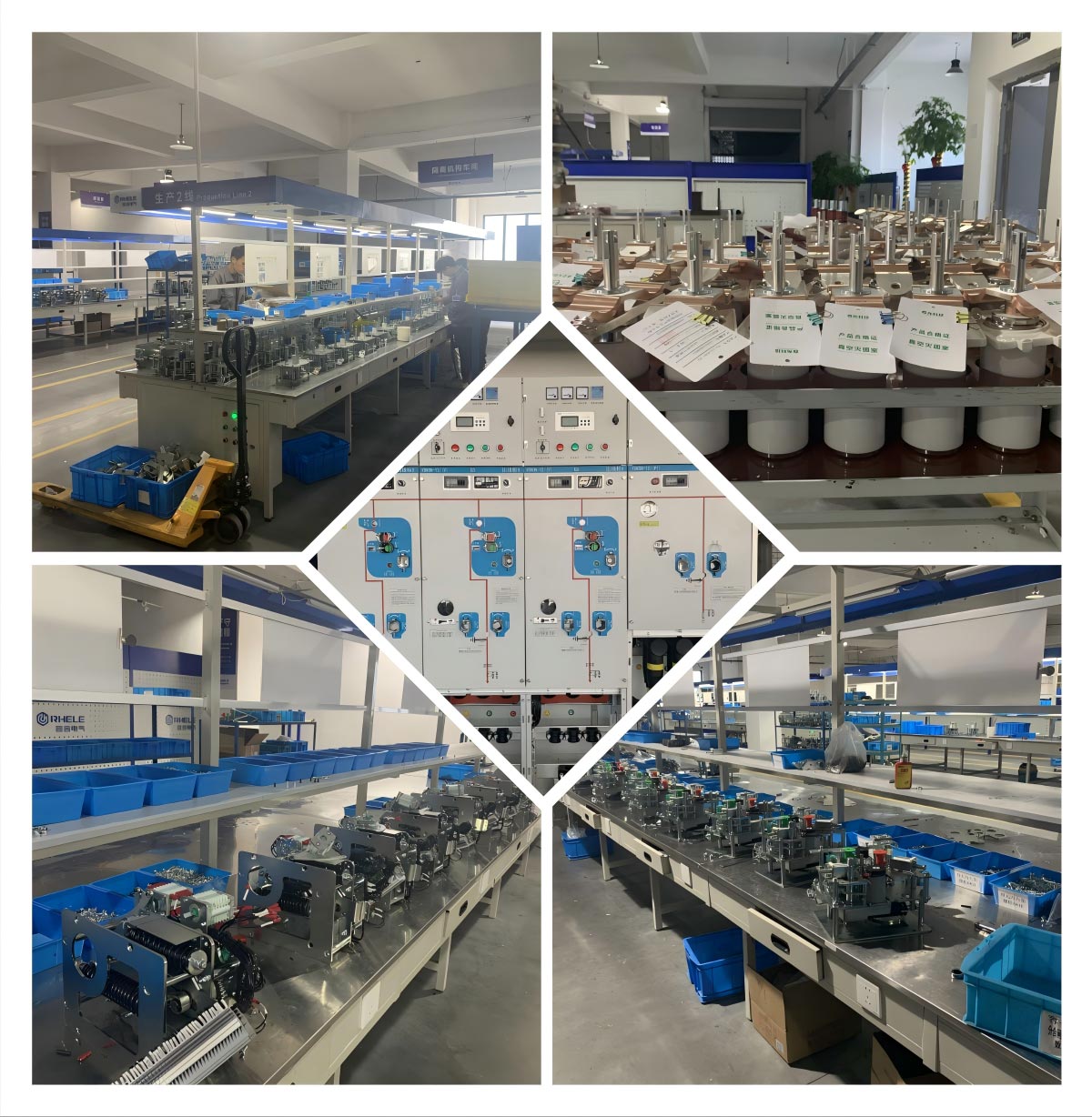

Produktutställning
