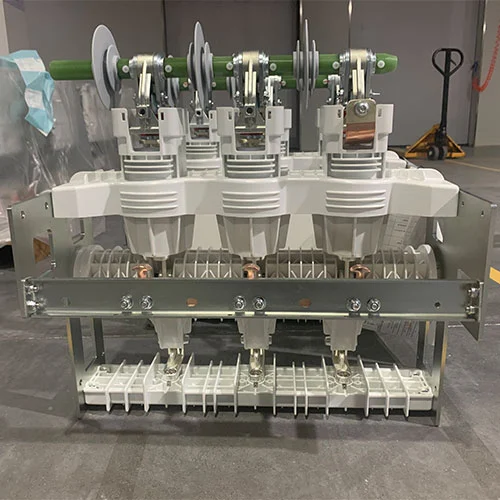

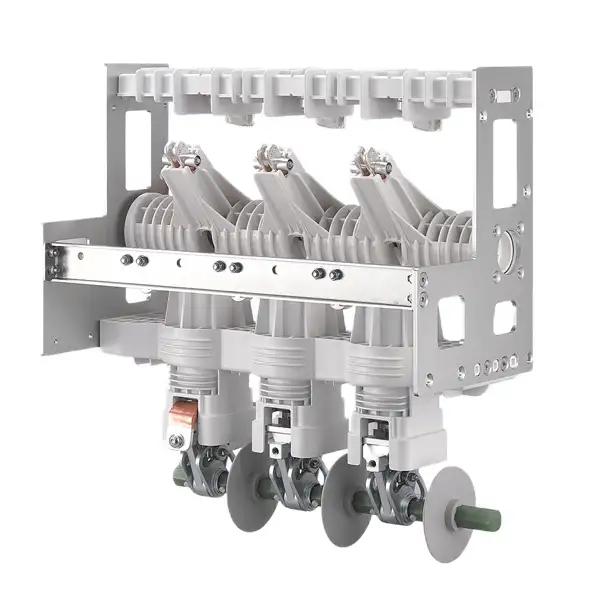

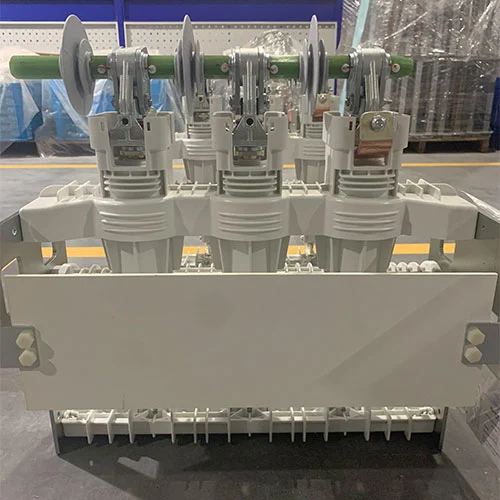

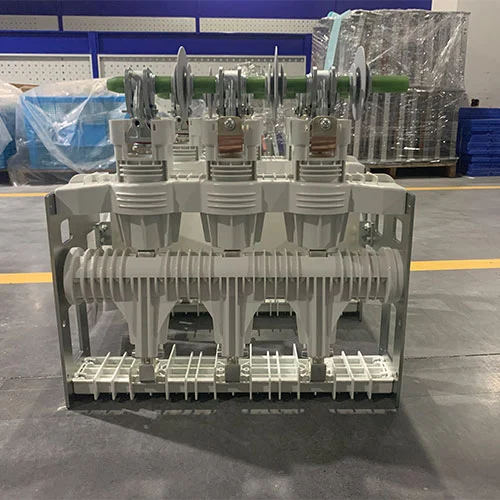

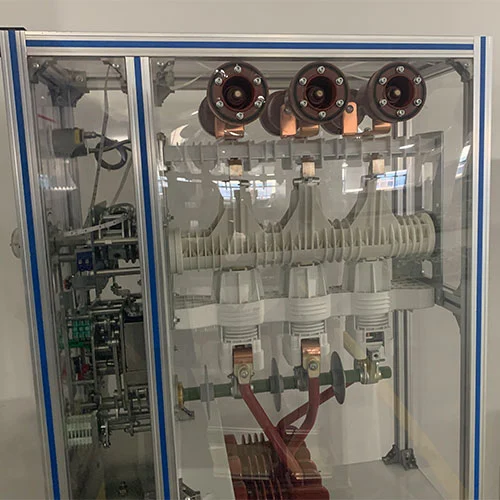

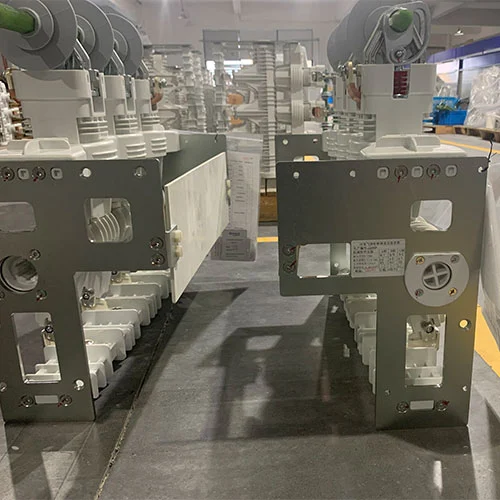

11KV MV vakuumbrytare med isolatorbrytare

Den korttidshållbara strömmen för huvudkretsen uppfyller kraven på 20kA (4s) och 25kA(3s), Vakuumbrytarens mekaniska livslängd mer än 10 000 gånger, och den mekaniska livslängden för isoleringsbrytaren är mer än 3000 gånger. Den kortsiktiga motståndsströmmen för jordningsbrytaren uppfyller 40 kA gånger, 0 och 20 gånger.

KDSV-12D/630-20-S typ 11KV MV vakuumbrytare med isolatorbrytare används vanligtvis i medelspänningskraftdistribution och styrsystem. Denna kombination av vakuumbrytare med isolator utnyttjade den överlägsna bågsläckningsförmågan och nästan fria underhållet av vakuumbrytare med den viktiga säkerhetsfunktionen av ett synligt isoleringsgap som tillhandahålls av frånskiljaren.

Denna vakuumbrytare används ofta för inomhusinstallation i 3kV till 40,5kV, 50/60Hz trefasiga växelströmsdistributionssystem, denna elektriska enhet är mycket viktig i moderna ställverk, som kan säkerställa driftsäkerhet, systemtillförlitlighet och effektiv energihantering i applikationer som kräver frekventa växlingar, hög uthållighet och en underhållsfri, oljefri utrustning.

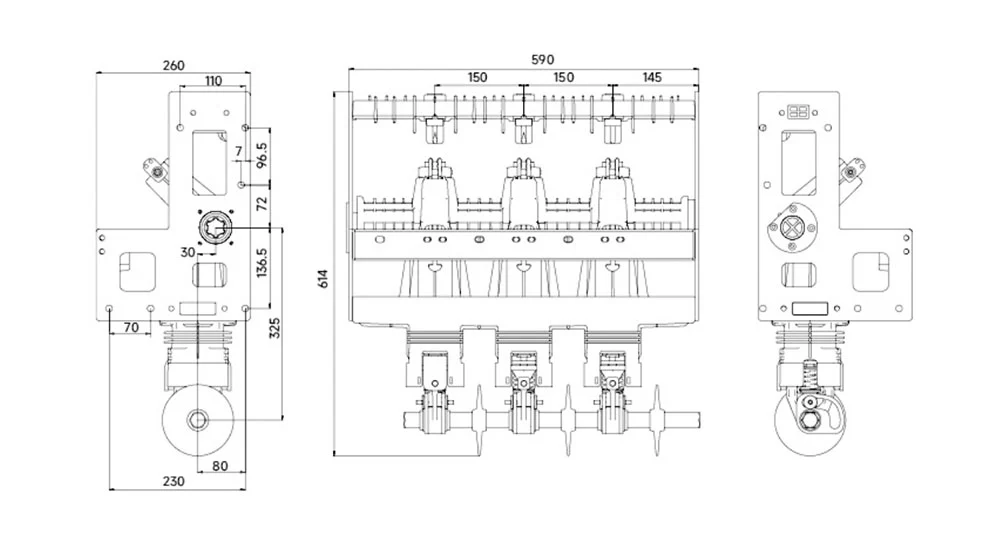

Utseende och dimension

Modell och betydelser

Vad är en vakuumbrytare?

11KV MV vakuumkretsbrytare med isolatorbrytare är en avancerad elektrisk omkopplingsenhet som bryter strömmen genom att separera dess kontakter inuti en vakuumkammare, även kallad en vakuumbrytare. Vakuumet fungerar som både det ljusbågsdämpande mediet och det isolerande mediet, vilket säkerställer säker, pålitlig och underhållsfri drift.

Utformningen av en VCB bygger på tre väsentliga delsystem:

1. Vakuumbrytare

Isolerande kuvert:Keramik- eller glashölje som bibehåller högt vakuum inuti.

Kontakter:Tillverkad av specialiserade kopparlegeringar, som ofta genererar ett longitudinellt magnetfält för att stabilisera och sprida bågen, vilket förbättrar prestandan.

Skärmsystem:Metalliska sköldar skyddar det isolerande höljet från ångavsättning och upprätthåller ett enhetligt elektriskt fält.

2. Driftsmekanism

Ger energi för att öppna och stänga kontakter.

Vanliga typer:fjädermanövrerade system (manuella eller motorladdade) och elektromagnetiska solenoider, som möjliggör snabb och pålitlig omkoppling.

3. Stödram och isolering

Håller avbrytaren och mekanismen säkert.

Inkluderar huvudram, isolering och terminaler för externa anslutningar.

Säkerställer en kompakt, stabil och mekaniskt robust montering.

Viktiga fördelar

1. Kompakt och lätt design för enkel installation.

2. Hög hållbarhet med minimalt underhåll som krävs.

3. Upprepad drift utan prestandaförsämring.

4. Lämplig för medelspänningsdistribution, industrisystem och miljökänsliga platser.

Tekniska parametrar

Tillämpningsomfång

Den säkra, pålitliga och frekventa omkopplingen är mycket viktig i kraftdistributionssystem, 11KV MV vakuumkretsbrytare med isolatorbrytare är det föredragna alternativet. huvudapplikationen för kakuumbrytaren är följande:

Industriell anordning: Vakuumvircuitbrytaren kan styra och skydda viktig elektrisk utrustning som transformatorer, kondensatorbanker och stora motorer.

Kraftproduktion och transformatorstationer: Används för att skydda matare och inom hjälpkraftsystem.

Kommersiell kraftdistribution: Installerad i utrymmesbesparande ställverk, såsom metallklädda (inklusive utdragbara) eller fasta ställverk. En mycket viktig fördel med vakuumbrytaren är ingen olja, vilket kan göra vakuumbrytaren mycket lämplig för miljökänsliga platser, områden med hög brandrisk och alla situationer där underhållet behöver minskas.

Strömbrytare VS frånskiljare

Om de är monterade i en enda enhet har vakuumbrytaren i grunden distinkta och kompletterande funktioner med isolatorn:

Vakuumbrytare:

Primär funktion:skapa, bära och bryta belastningsströmmar under normala förhållanden, och för att avbryta felströmmar under onormala förhållanden. Den är utformad som en oad-breaking och felbrytande enhet.

Drift:Kan användas under belastning. VCB:s vakuumbrytare används för att säkert släcka den högenergibåge som genereras när strömmen bryts.

Säkerhet:Vakuumbrytaren ger skydd för nedströmsutrustning genom att åtgärda fel, koordinerat med skyddsreläer.

Frånskiljare:

Primär funktion:För att ge ett synligt, fysiskt luftgap i den strömlösa kretsen för isolering och säkerhet när utrustningen behöver underhåll. Det är strikt en avlastningsanordning.

Drift:Får endast användas när kretsen är strömlös (dvs efter att uppströmsströmbrytaren har öppnats). Den har ingen designad bågsläckande förmåga och kan inte säkert avbryta belastning eller felström.

Säkerhet:Isolatorburken säkerställer en säker isoleringspunkt, vilket gör att operatören kan arbeta på nedströmssektionen med verifierad att det inte finns någon spänning.

Vakuumbrytare är skydds- och kontrollanordningar som används för strömavbrott, medan brytare är passiva säkerhetsanordningar som används för att skapa synlig isolering. Vår 11kV MV vakuumkretsbrytare med isolatorbrytare möjliggör en säker kretsbrytningssekvens:vakuumbrytaren kopplar ur kretsen, följt av frånkopplingsbrytaren, vilket bildar en lätt underhållbar isoleringspunkt, vanligtvis synlig genom ett observationsfönster eller mekanisk indikator. Denna kombination av vakuumbrytare och frånkopplingsbrytare är en avgörande och pålitlig komponent i mellanspänningsställverk.
