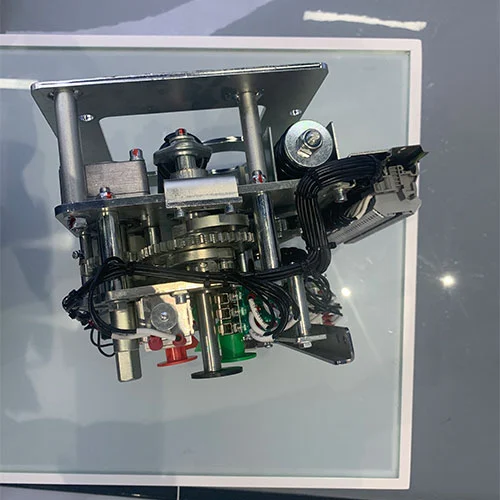

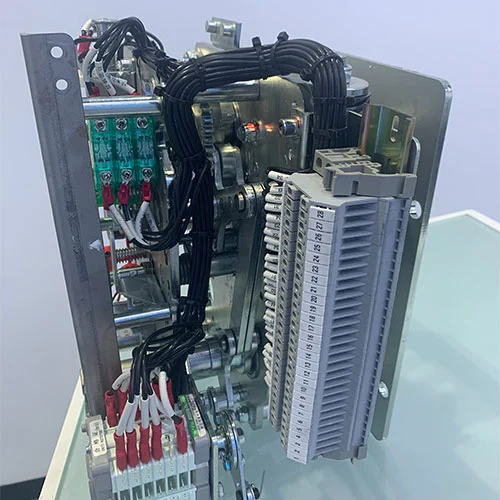

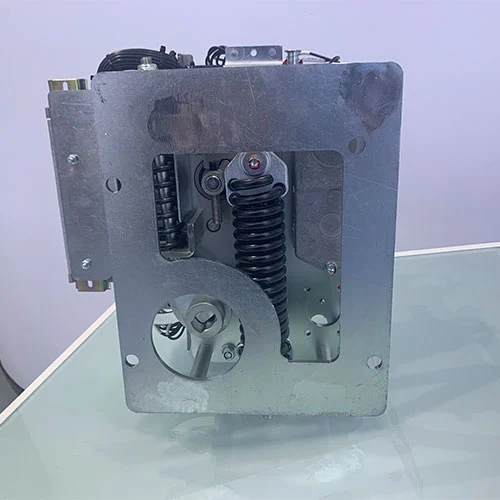

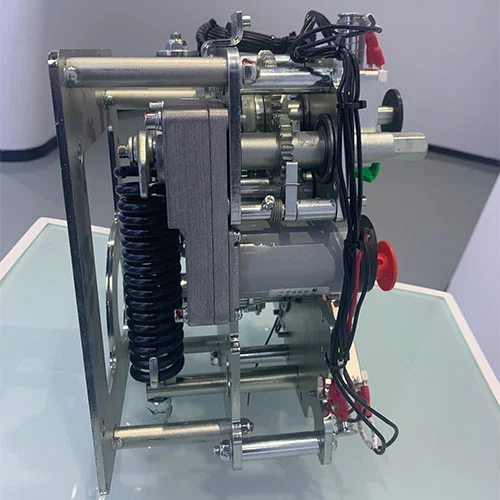

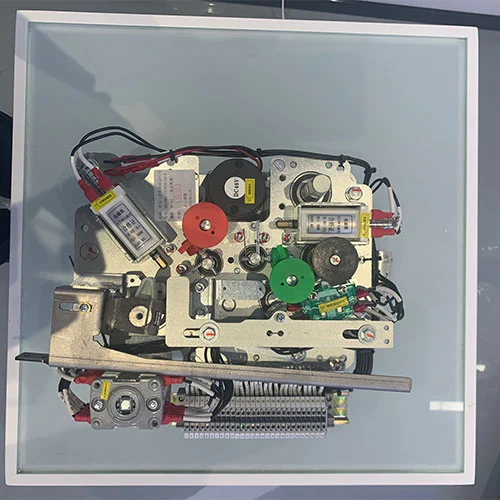

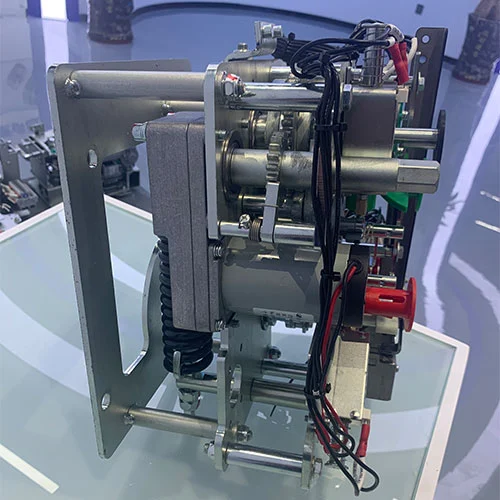

33KV brytarmekanism med isoleringsmekanism

33KV kretsbrytarmekanism med isoleringsmekanism och manövermekanism för frånskiljare, som utgör kärnan i miljövänliga mellanspänningsställverk. Denna mekanism är designad för tillförlitlighet, underhållseffektivitet och miljösäkerhet och säkerställer säkert felavbrott och kretsisolering samtidigt som man undviker skadliga växthusgaser som SF₆.

KDSVM-12/630-20-X-serien erbjuder en fjädermanövrerad lösning för strömbrytaren och en mekaniskt förreglad frånskiljare, vilket ger en komplett och säker driftsekvens för medelspänningstillämpningar.

Nyckelfunktioner inkluderar:

Fjädermanövrerad stängning och öppning

Mekanisk förregling mellan brytare och frånskiljare

Möjlighet för automatisk återstängning

Delad knappdesign med dammsäkert säkerhetsskydd

Hög mekanisk livslängd (>10 000 operationer)

Överensstämmelse med GB1984-2014 och GB/T1985-2023

Produktmodell

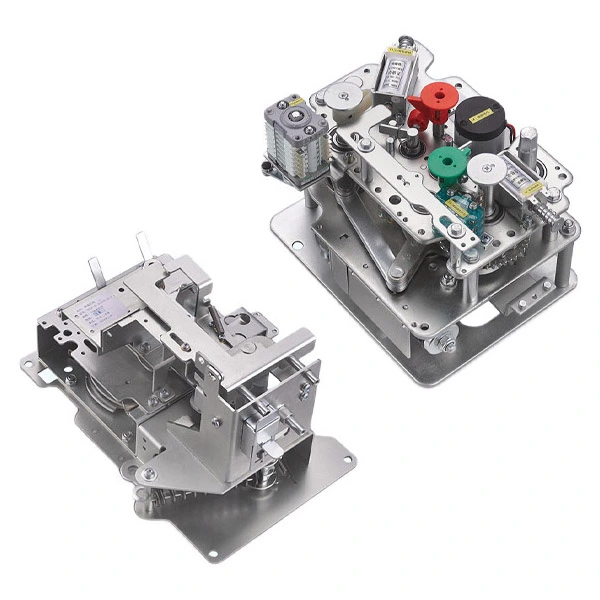

Komponenter i operativ mekanism

Vårt företags 33KV kretsbrytarmekanism med isoleringsmekanism är noggrant utformad, vilket säkerställer säker och pålitlig drift samtidigt som den underlättar fältanvändning.

1. Vakuumkretsbrytarens funktionsmekanism

Strömbrytaren använder mekanisk fjäderenergilagring för att säkerställa omedelbar oberoende drift även under strömavbrott. Den kan snabbt snubbla i händelse av ett fel och stängas snabbt på kommando. Att använda en vakuumbågssläckare kontrollerar effektivt ljusbågen, vilket säkerställer kretssäkerhet och stabilitet.

Detta innebär att även i nödsituationer är din elnätsutrustning och personal tillförlitligt skyddad.

2. Koppla från brytarens manövermekanism

Våra frånkopplingsbrytare erbjuder manuell eller elektrisk drift, vilket gör att du enkelt kan skapa ett synligt isoleringsgap. Den mekaniska förreglingskonstruktionen säkerställer att frånkopplingsbrytaren inte kan manövreras om strömbrytaren inte är helt utlöst, vilket förhindrar faror orsakade av felmanövrering.

Vi lägger stor vikt vid kundsäkerhet; därför genomgår varje frånkopplingsbrytare rigorösa tester för att säkerställa smidig och tillförlitlig drift.

Hur utför jag operationen korrekt?

Vår 33KV brytarmekanism med isoleringsmekanism erbjuder intuitiv och säker drift vid varje steg. Som leverantör säkerställer våra produkter en bekymmersfri och effektiv drift i fält.

1. Drift av energilagring

Vår strömbrytarmekanism integrerar en isoleringsanordning, vilket säkerställer en säker installation på kontrollpanelen. Vrid helt enkelt det medföljande dedikerade manöverhandtaget tills ett "klick" ljud hörs för att ladda fjädern; gränslägesbrytaren kommer också att utlösas.

Om du använder elektrisk drift, anslut bara strömförsörjningen. Enheten kommer automatiskt att lagra energi, och när motorn är fulladdad kopplas den från, vilket bevarar energin på ett säkert sätt för omedelbar strömbrytarstängning. Före användning, se till att alla extra kablar är korrekt anslutna för extra sinnesro.

2. Stängning

Manuell stängning: Tryck på den gröna knappen för att omedelbart frigöra den lagrade energin, tryck på strömbrytaren för att stänga huvudkretsen.

Elektrisk stängning: När den stängande solenoidspolen drivs frigörs omedelbart den lagrade energin, vilket gör att strömbrytaren stänger snabbt. Samtidigt laddas öppningsfjädern automatiskt, och en förregling mot felfunktion förhindrar effektivt upprepad stängning, vilket garanterar driftsäkerhet.

3. Effektbrytarens funktion

Manuell utlösning: Tryck på den röda knappen för att frigöra den lagrade utlösningsenergin. Strömbrytaren kopplar snabbt bort huvudkretsen, vilket säkerställer kretssäkerhet.

Elektrisk utlösning: Ström tillförs utlösningsmagnetspolen. Den elektromagnetiska enheten frigör lagrad energi, vilket gör att strömbrytaren snabbt öppnar sina kontakter och på ett säkert sätt bryter strömmen.

FAQ

F1: Hur förbättrar man tillförlitligheten hos den fjädermanövrerade mekanismen i VCB?

A1: Den fjäderdrivna designen lagrar energi mekaniskt, vilket kan säkerställa att vakuumbrytaren kan lösa ut utan att behöva någon extern ström. Denna manövermekanism kan arbeta extremt snabbt, tillförlitlig när felen uppstod. Skillnaden med hydrauliska eller pneumatiska system är de rörliga delarna färre och inget behov av vätskepåfyllning, och den mekaniska uthålligheten är mycket hög och minimalt underhåll.

F2: Kan frånskiljarmekanismen användas när kretsen är strömförande?

A2: Nej, det kan absolut inte. Den viktigaste säkerhetsfunktionen i kombinationen av manövermekanismer är den mekaniska förreglingen. Frånskiljarmekanismen är fysiskt blockerad från att användas om inte vakuumbrytaren är helt öppen. Denna spärrfunktion förhindrar alla försök att öppna frånskiljaren under belastning, vilket skulle kunna kritisera säkerheten för den arbetande arbetaren.

F3: Vilka standarder uppfyller 33KV kretsbrytarmekanismer med isoleringsmekanismer?

A3: Dessa mekanismer är designade och testade för att uppfylla internationella standarder för högspänningsutrustning. Detta inkluderar vanligtvis standarder som GB1984 och GB/T 1985, som är anpassade till bredare IEC-specifikationer, vilket garanterar säkerhet, prestanda och tillförlitlighet.

F4: Kan vakuumbrytaren användas när kontrollströmmen är borta?

S4: Ja, av orsaken. Fjäderdriften kan vara full manuell drift. Fjädrarna kan laddas manuellt med ett handtag, och vakuumbrytaren kan öppnas eller stängas med de manuella knapparna. Frånskiljaren kan även manövreras manuellt. Vilket kan säkerställa funktionalitet vid behov av installation, underhåll eller strömavbrott.

F5: Hur är VCB-mekanismen och frånskiljarmekanismen integrerade i ställverket?

A5: De är utformade som en samordnad montering. VCB-manövermekanismen är monterad för att manövrera vakuumbrytaren, och frånskiljarmekanismen är monterad på dess isoleringspanel. De är sammanlänkade via ett mekaniskt förreglingssystem, ofta med hjälp av stänger och spärrar, som tvingar fram den korrekta driftsekvensen som brytaren måste öppna innan frånskiljaren kan röra sig, direkt inuti hårdvaran, vilket ger säkerhet.
