11KV MV ställverkskretsbrytare Isoleringsmekanism

Isolationsmekanismerna för 11KV MV ställverkskretsbrytare är avgörande för driftsäkerheten och tillförlitligheten hos mellanspänningsställverk, särskilt ringhuvudenheter (RMU). RMU:er är kompakta, metallslutna ställverksenheter som ofta används i kraftdistributionsnätverk för att tillhandahålla tillförlitlig omkoppling, skydd och isolering.

Inuti dessa ställverk fungerar två mekanismer tillsammans men tjänar olika syften:

Strömbrytares manövermekanism - avbryter aktivt last- och felströmmar.

Isoleringsmekanism - säkerställer passivt personalens säkerhet genom att tillhandahålla synlig och pålitlig elektrisk isolering.

Den sammankopplade driften mellan dessa mekanismer garanterar både utrustningsskydd och mänsklig säkerhet, vilket gör dem oumbärliga i industriella och allmännyttiga tillämpningar.

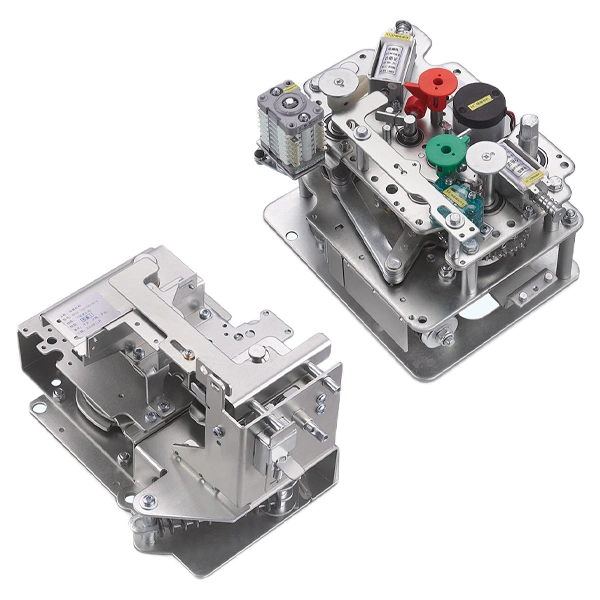

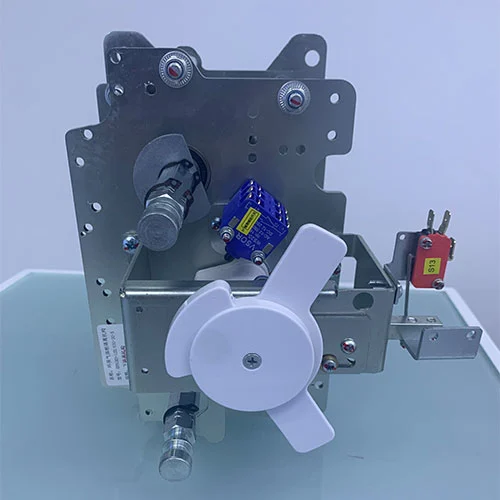

Produktmodell

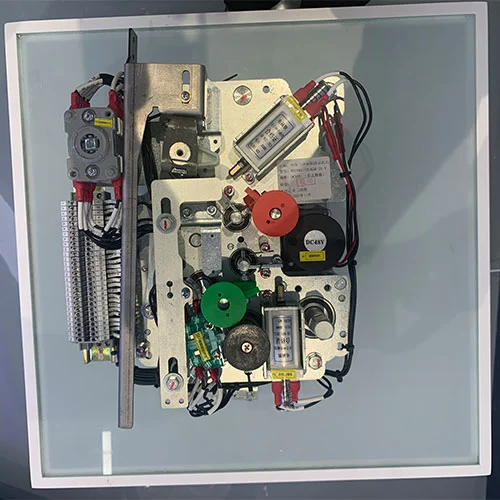

Komponenter i manövermekanismen

Isolationsmekanismen för 11KV MV ställverkskretsbrytare är en kritisk komponent som används i mellanspännings (MV) ringhuvudenheter (RMU) och miljövänliga ställverkssystem. Den integrerar både strömbrytarens manövermekanismer och isoleringsmekanismer, vilket säkerställer tillförlitlig effektkontroll, felskydd och säker underhållsoperation.

Vad är en effektbrytares funktionsmekanism?

Effektbrytarens manövermekanism används vanligtvis för att styra huvudströmbrytaren i mellanspännings-RMU eller miljövänliga ställverk. Driftmekanismens primära funktion är att underlätta öppning och stängning av brytarkontakterna (ofta vakuumbrytare) för att hantera belastningsströmmar och, kritiskt, att bryta felströmmar (kortslutningar).

Funktionalitet

Den måste kunna skapa, bära och bryta strömmar under normala och onormala förhållanden. När ett fel uppstår måste denna vakuumbrytares manövermekanism fungera för att åtgärda felet och skydda nedströmsutrustning på millisekunder.

Energilagring

Skillnaden med en enkel manuell brytare är att vakuumbrytaren förlitar sig på lagrad energi för att uppnå den höghastighetsrörelse som krävs för ljusbågsavbrott. Denna mekanism energilagring uppnås vanligtvis från fjäderladdade mekanismer (som kan laddas manuellt eller med en liten motor) eller magnetiska ställdon. Energin lagras långsamt under flera sekunder men frigörs omedelbart när mekanismen får kommando.

Komponenter

En typisk mekanism inkluderar stängningsfjädrar, öppningsfjädrar, en laddningsmotor, utlösnings- och stängsolenoider och en komplex länk av kammar och axlar. Den är designad för tusentals operationer under sin livstid.

Vad är en isoleringsmekanism?

Isoleringsmekanismen styr funktionen av frånskiljaren (isolatorn) och den integrerade jordningsbrytaren. Till skillnad från en strömbrytare är dess syfte inte att bryta strömmen utan att tillhandahålla ett säkert arbetsvillkor för underhållspersonal.

Funktionalitet

Dess primära uppgift är att skapa en synlig och pålitlig galvanisk isolering mellan en strömlös krets och den strömförande strömkällan. Brytarfrånskiljarens manövermekanism i mellanspännings-RMU:erna eller miljövänliga ställverken integrerar generellt också en jordningsbrytare, som ansluter den isolerade kretsen till marken. Detta steg laddar ur eventuell instängd kapacitiv laddning och skyddar mot oavsiktlig återmatning från andra källor.

Drift

Dessa manövermekanismer för isoleringsomkopplare manövreras manuellt och elektriskt av ett externt handtag som sätts in i ställverkets frontpanel. Handtaget vrider manöveraxlar kopplade till ett system av spakar och kammar, som flyttar isolatorkontakterna.

Viktig säkerhetsfunktion

Isoleringsmekanismen arbetar med en relativt långsam, manuell hastighet eller direkt elektrisk och har ingen bågsläckande förmåga. Därför är det strängt förbjudet att öppnas när enheten är laddad. Den förlitar sig på de isolerande egenskaperna hos det omgivande mediet (luft eller SF6-gas) för att upprätthålla isolering när den är öppen.

Huvudskillnaderna mellan de två mekanismerna

Arbetsprincipen för kombinationen av dessa två manövermekanismer: Förregling för säkerhet

Säker drift av en ringhuvudenhet (RMU) är beroende av en strikt mekanisk förregling mellan strömbrytarmekanismen och isoleringsmekanismen. Vår 11kV MV strömbrytare Isoleringsmekanism för ställverk måste utföras strikt enligt en förutbestämd sekvens och i enlighet med grundläggande elektriska säkerhetsregler.

Följande arbetsflöde för underhåll av matarströmavbrott visar deras synergi:

Öppna Breaker

när operatören skickar ett utlösningskommando kommer strömbrytarens manövermekanism att frigöra den lagrade fjäderenergin och öppnar strömbrytarens kontakter, då kommer belastningsströmmen att avbrytas på ett säkert sätt. Kretsen är strömlös men ännu inte säker för närvarande, eftersom det fortfarande finns en stabil elektrisk anslutning till matningen.

Öppna isolatorn

Nu släpper förreglingssystemet det mekaniska låset på isoleringsmekanismen efter att ha känt av att strömbrytaren är öppen. Operatören för in handtaget och vrider axeln för att öppna isolatorn. Denna åtgärd kommer att skapa ett fysiskt luftgap mellan den strömförande samlingsskenan och nedströmskretsen, detta kommer att skapa synlig isolering.

Stäng jordbrytaren

Operatören använder sedan samma (eller ett separat) gränssnitt för att koppla in jordningsbrytaren via dess dedikerade mekanism. Detta ansluter nedströmsdelen av kretsen direkt till jordpotential, vilket säkerställer att eventuell kvarvarande laddning laddas ur säkert.

Slutligt säkert tillstånd

Brytaren är öppen, isolatorn är öppen och jordbrytaren är sluten. De mekaniska förreglingarna säkerställer att skåpdörren inte kan öppnas om inte jordningsbrytaren bekräftas stängd. Tvärtom kommer detta sammankopplade system fysiskt att förhindra strömbrytaren från att stänga om inte isoleringsbrytaren är helt sluten och jordningsbrytaren är i öppet tillstånd. Detta bildar en okrossbar säkerhetskedja.

Strömbrytarmekanismen fungerar som ett aktivt skydd, som hanterar energin i elnätet. Isoleringsmekanismen fungerar som ett passivt säkerhetslås, vilket säkerställer säkerheten för ledningspersonalen. De kommer att bilda ett heltäckande system tillsammans, där höghastighetsskydd balanseras med absolut, mekaniskt påtvingad säkerhet.

Driftinstruktioner

Laddningsfunktion:Innan någon stängningsåtgärd kan äga rum måste mekanismen först laddas för att lagra den nödvändiga energin. För manuell laddning, sätt in det dedikerade handtaget på manöveraxeln på den nedre högra sidan av mekanismen och vrid den medurs. Fortsätt svänga tills ett tydligt "klick" hörs, vilket signalerar att laddningen är klar; i detta ögonblick kommer laddningsindikatorns axel att ha aktiverat mikrobrytaren till sitt helt stängda läge. För elektrisk laddning, sätt helt enkelt på ström till mekanismen, och motorn kommer automatiskt att köras för att lagra energi. När batteriet är fulladdat kommer motorkretsen att stängas av, medan den mekaniska enheten förblir i standbyläge, och den lagrade energin kommer att behållas tills avstängningskommandot tas emot. Innan du förlitar dig på elektrisk laddning är det nödvändigt att säkerställa att alla hjälpledningar är korrekt anslutna.

Stängning:När mekanismen har laddats framgångsrikt kan brytaren stängas för att slutföra huvudkretsen. För att stänga manuellt, tryck på den gröna knappen bestämt; denna åtgärd frigör omedelbart den lagrade stängningsenergin, vilket gör att mekanismen kan driva samman brytarkontakterna. För elektrisk drift är det nödvändigt att slå på strömmen för att aktivera och stänga den elektromagnetiska spolen, vilket omedelbart kommer att utlösa åtgärden och släppa det mekaniska låset. Den lagrade energin urladdas sedan och stänger huvudkontakterna. Det är viktigt att notera att under denna process spänns öppningsfjädrarna samtidigt som förberedelser för en framtida resa. Även om mekanismen kan börja laddas omedelbart, kommer den interna förreglingslogiken att förhindra att efterföljande stängningsinstruktioner exekveras tills strömbrytaren öppnas igen.

Öppningsoperation:För att avbryta kretsen och koppla bort strömbrytaren måste öppningsmekanismen utlösas. För manuell utlösning, tryck på den röda knappen bestämt, vilket frigör spärrarna som håller öppningsfjädrarna. Energin som lagras i dessa fjädrar kommer omedelbart att frigöras, vilket driver enheten att separera huvudkontakterna. För elektriska utlösningsoperationer kan shuntutlösningselektromagneten slås på och aktiveras genom skyddsreläer eller fjärrkommandon; Elektromagneten aktiveras omedelbart, frigör fjäderlåset och tvingar kontakterna att separera. Denna operation kan säkert stänga av strömmen och återställa strömbrytaren till öppet läge, förbereda för nästa laddnings- och stängningscykel.

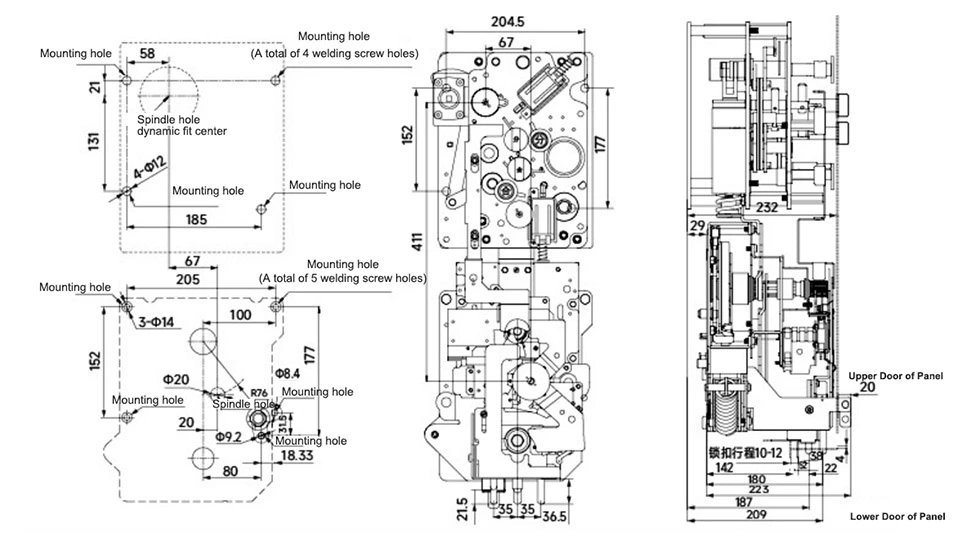

Utseende och mått

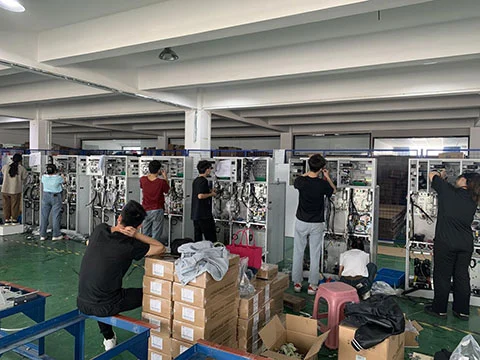

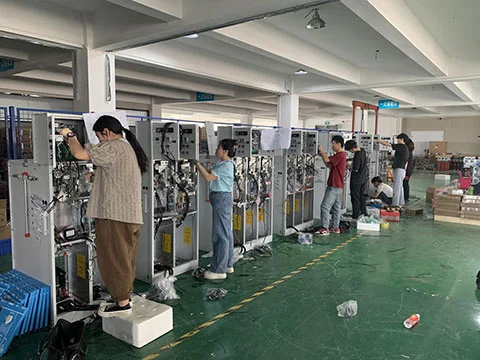

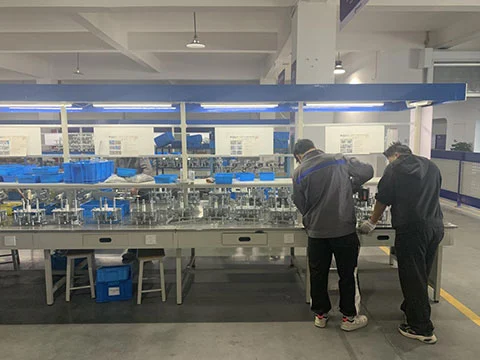

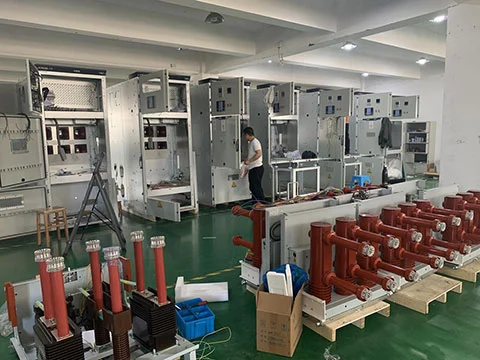

Vår fabrik

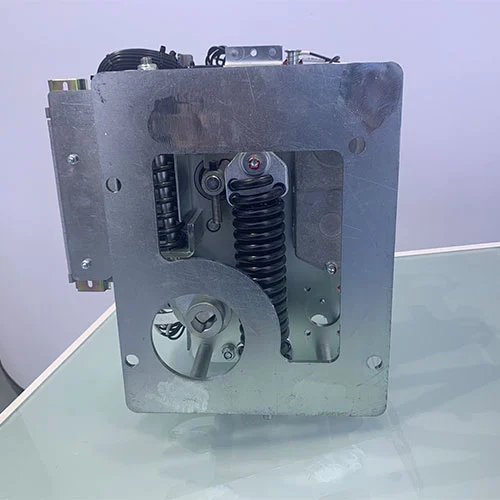

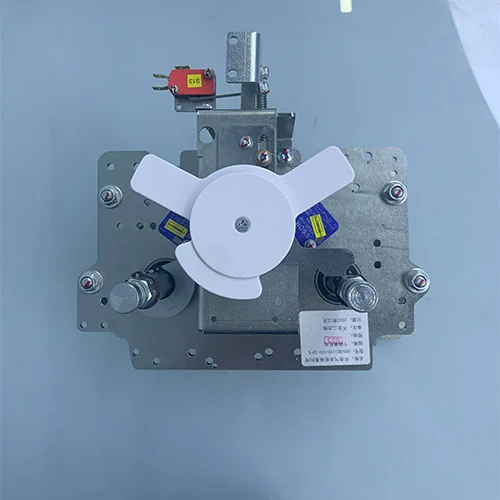

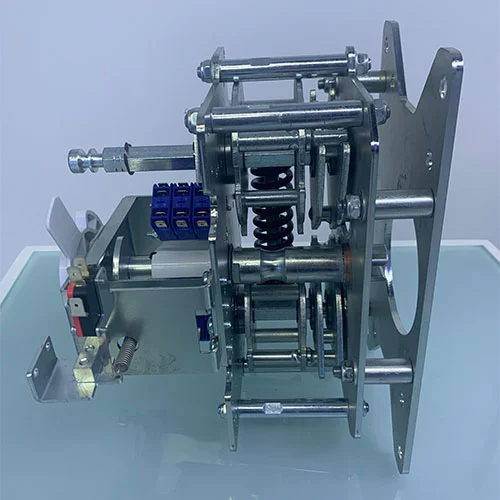

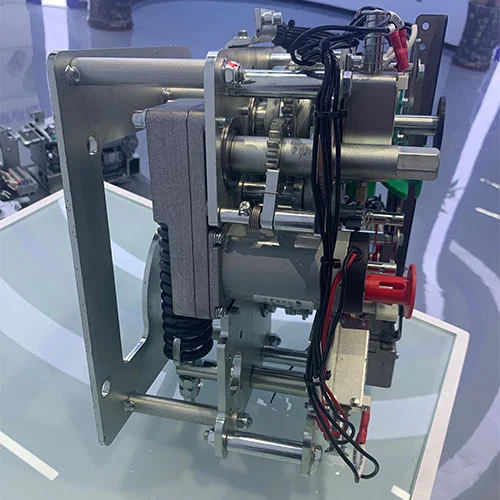

Produktutställning
