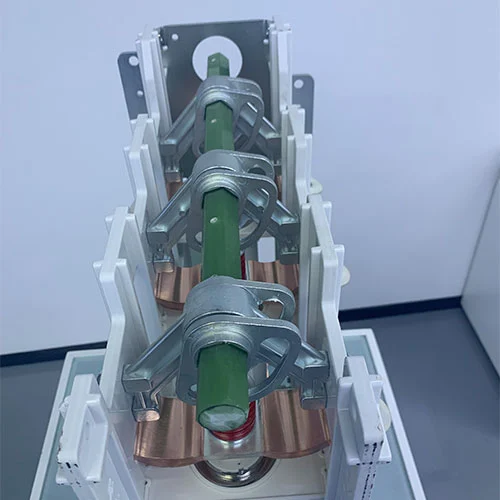

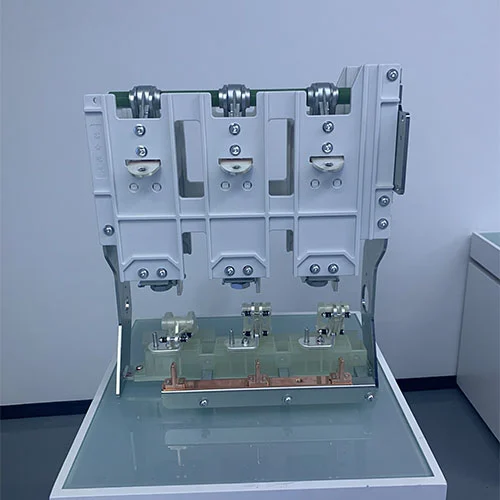

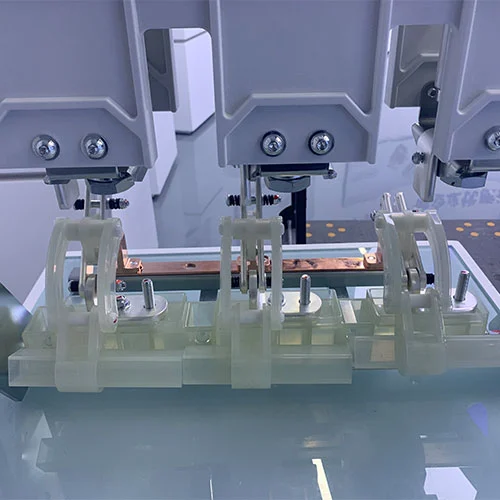

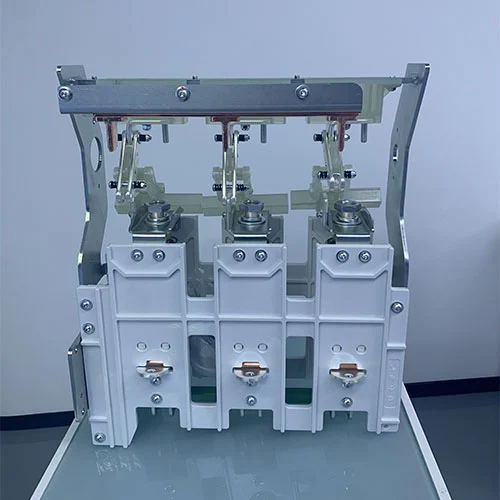

11KV MV-paneler Vakuumkretsbrytare isoleringsbrytare

Tillförlitligheten och hållbarheten är det viktigaste för de mellanspänningsmiljövänliga ringhuvudenheterna och ställverken i moderna kraftdistributionssystem. De flesta strömbrytarfel är förknippade med deras manövermekanismer, detta indikerar vikten av robust och tillförlitlighet för manövermekanismen. Oavsett manuell typ eller elektrisk typ, är dessa 11KV MV-paneler Vakuumbrytare isoleringsbrytare "muskeln" som driver brytaren. Vakuumbrytarna och strömbrytarna kan säkerställa omfattande skydd och kontroll i elnätet. Vakuumbrytaren fungerar som en automatisk reaktion på fel, medan frånskiljaren fungerar som en manuell kontrollpunkt, vilken kombination kan säkerställa att en krets är säker att arbeta på. Dessa två komponenter i de miljövänliga RMU:erna är nyckeln till att upprätthålla en motståndskraftig elektrisk infrastruktur.

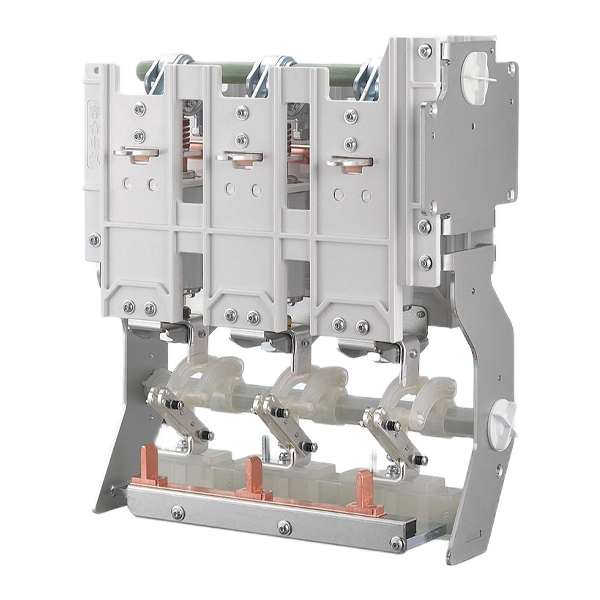

Produktmodell

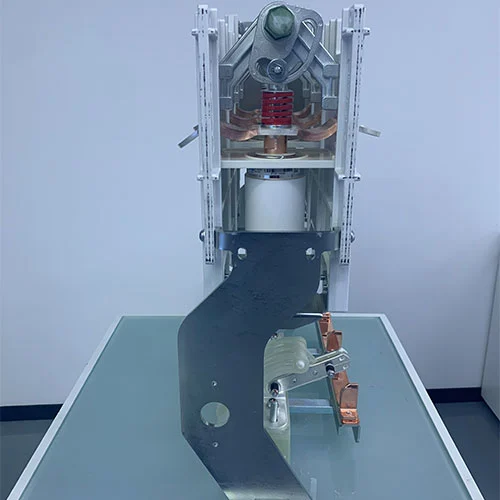

Vakuumbrytare

En vakuumbrytare (VCB) är en elektrisk komponent i ställverket eller ringhuvudenheten i kraftdistributionssystemet, som avbryter strömflödet med hjälp av ett vakuum som ljusbågssläckningsmedium. Vakuumbrytarna till skillnad från strömbrytare som är beroende av olja eller gas (som SF₆), inrymmer en VCB sina fasta och rörliga kontakter i en förseglad vakuumbrytare.

När ett fel uppstår separeras kontakterna och skapar en elektrisk ljusbåge. På grund av att den omgivande miljön är ett vakuum, finns det inga gaser som joniserar och upprätthåller ljusbågen. Bågen släcks snabbt när metallångan från kontakterna kondenserar, vilket återställer den dielektriska styrkan nästan omedelbart. Denna process är mycket effektiv, snabb och miljövänlig. VCB används främst i medelspänningstillämpningar (3kV till 40,5kV), och de har fördelarna med lång livslängd, lågt underhåll och förmåga att hantera frekventa växlingsoperationer.

Brytarfrånskiljare

En frånskiljare är en kärnkomponent i den miljövänliga RMU, som har två huvudfunktioner. För det första kan den här omkopplaren på ett säkert sätt skapa, bära och bryta den normala belastningsströmmen i en krets. För det andra, i öppet läge, ger denna isoleringsbrytare en specificerad grad av isolering, vilket skapar en synlig och säker frånkopplingspunkt för underhåll eller felsökning.

Även om den kan hantera normala driftsströmmar, är en frånskiljare inte utformad för att avbryta höga felströmmar (som kortslutningar). Den måste kunna motstå dessa höga strömmar under en kort tid men förlitar sig på en uppströms säkring eller strömbrytare för att faktiskt åtgärda felet. De är väsentliga för sektionering av kablar, switchande transformatorer och isolerande ringnätverksenheter, och kan antingen vara luftisolerade eller gasisolerade (SF₆ eller SF₆-fria) för ett kompakt fotavtryck.

Viktiga skillnader mellan en vakuumbrytare och en strömbrytare

Medan båda växlar enheter, är deras primära funktioner distinkta:

Tekniska parametrar för vakuumbrytaren med strömbrytare

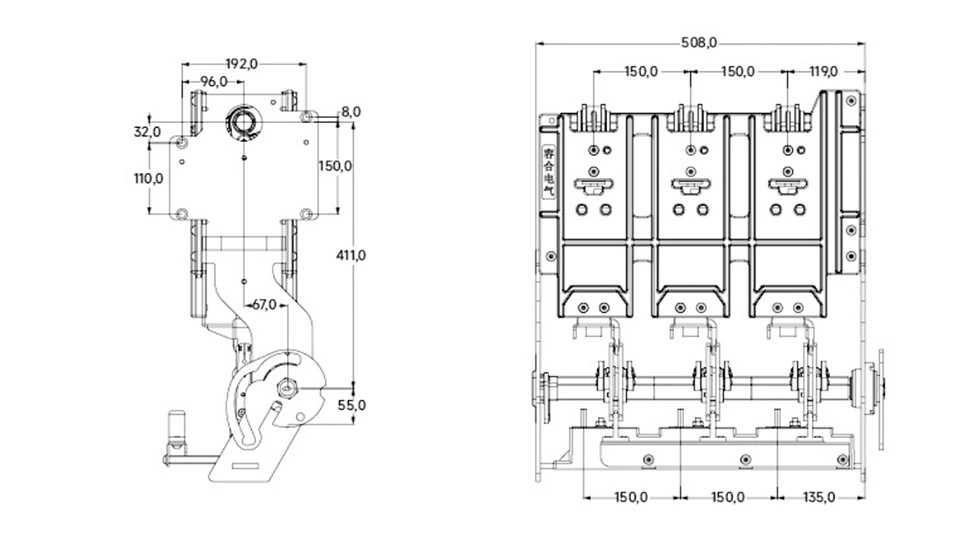

Utseende och dimension

FAQ

1. Varför används ett vakuum för att släcka ljusbågen i en VCB?

Ett vakuum är ett otroligt effektivt ljusbågsdämpande medium eftersom det nästan inte har några partiklar att jonisera. När kontaktpunkten för vakuumbrytaren separerade kommer ljusbågen att bildas av metallånga. I en vakuummiljö kommer denna ånga snabbt att kondensera på kontaktytan, jonisera kontaktgapet och förhindra att ljusbågen tänds igen. Denna process kan slutföras inom millisekunder.

2. Kan en frånskiljare användas som en fristående skyddsanordning?

Nej. En frånskiljare är en omkopplings- och isoleringsanordning, inte en skyddsanordning. Den kan inte avbryta kortslutningsströmmar. För fullständigt skydd måste den användas i serie med en felströmsavbrottsanordning, såsom en uppsättning säkringar (som bildar en säkringskombination) eller med en strömbrytare.

3. Hur påverkar 11KV MV-panelens vakuumkretsbrytare isoleringsbrytare kontrollen och skyddar en strömbrytare eller frånskiljare?

Vakuumbrytarens eller strömbrytarens manövermekanism lagrar och frigör den energi som behövs för att öppna och stänga brytarkontakterna. vilket är den mest felbenägna delen av en omkopplare av ställverket. En pålitlig manövermekanism, såsom den fjädermanövrerade mekanismen som beskrivs för RHV-12D/630-20, säkerställer konsekventa öppnings- och stängningshastigheter och krafter, som är mycket viktiga för att säkert avbryta fel och uppnå lång mekanisk livslängd (över 10 000 operationer).

4. Vilka är de främsta fördelarna med att använda en VCB framför en SF₆-strömbrytare?

Den främsta fördelen är miljövänlig. SF₆-gas är en potent växthusgas som inte främjar miljöskyddet. VCB använder ett vakuum som ljusbågssläckningsmedium, vilket är ofarligt för miljön. Dessutom kräver VCB i allmänhet mindre underhåll och har en enklare konstruktion, eftersom de inte behöver system för att hantera gastryck eller nedbrytning.

5. I en typisk applikation, hur fungerar en VCB och en frånskiljare tillsammans?

Överväg ett system för industriell kraftdistribution. En VCB på den inkommande mataren skyddar hela installationen mot fel. För en specifik stor motor kan en frånskiljare installeras lokalt. Under normala förhållanden använder operatören frånskiljaren för att starta och stoppa motorn. Om ett fel uppstår i mellanspänningsställverket eller miljövänliga RMU i kraftdistributionssystemet, kommer uppströms VCB att lösa ut felet. När felet är åtgärdat kan operatören säkert öppna den lokala frånskiljaren för att ge en synlig isoleringspunkt innan underhåll utförs på den elektriska enheten.

Om oss

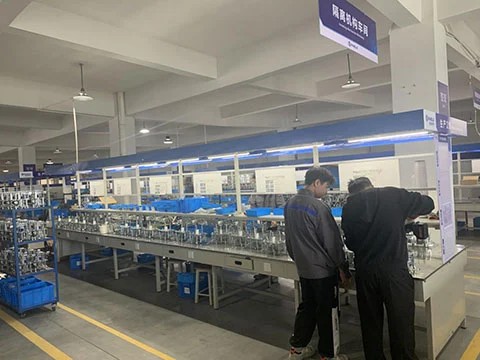

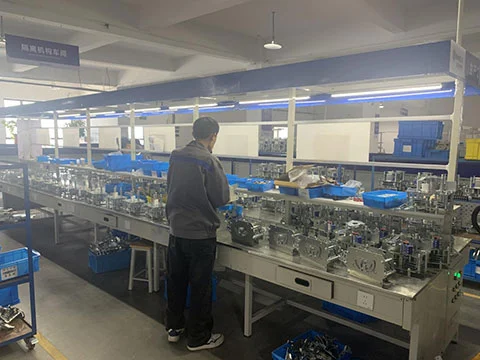

Cotenele International Trade (Wenzhou) Co., Ltd är en certifierad tillverkare av ställverk i Kina med över 30 000 m² fabrik, ISO-certifierat kvalitetssystem och över 5 års erfarenhet av produktion av MV-ställverk. Kunder kan köpa direkt från fabriken till konkurrenskraftiga priser, OEM/ODM-lösningar och fullständig teknisk support för installation och underhåll.

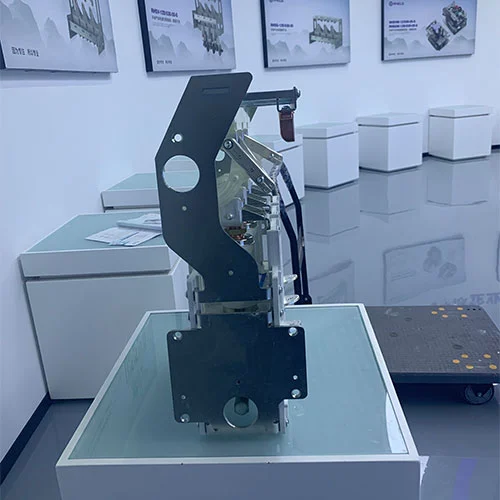

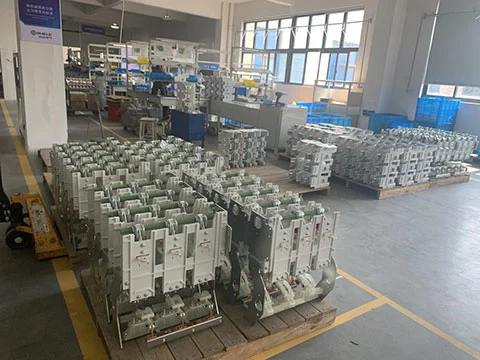

Produktutställning
