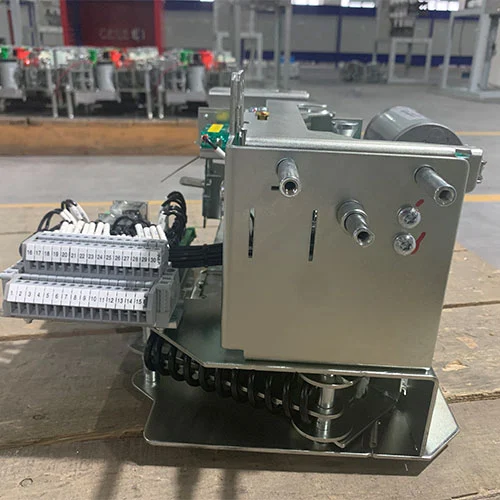

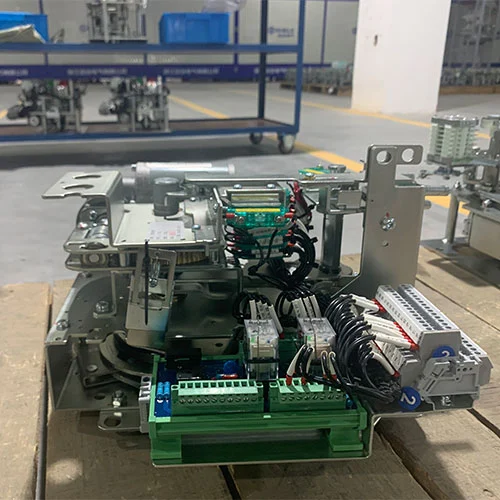

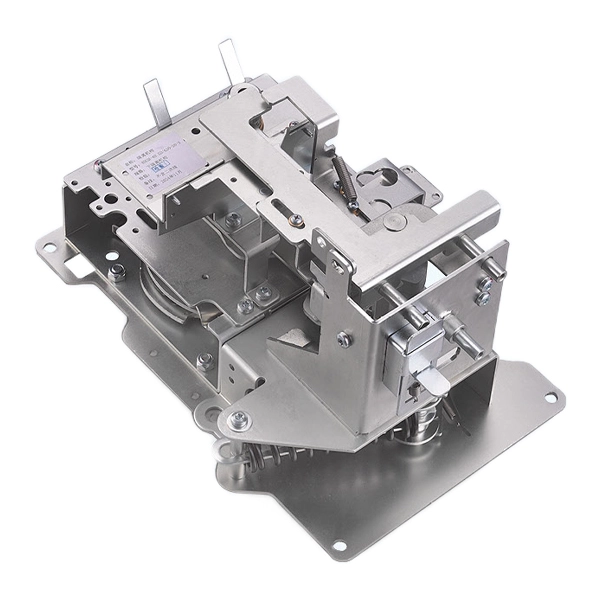

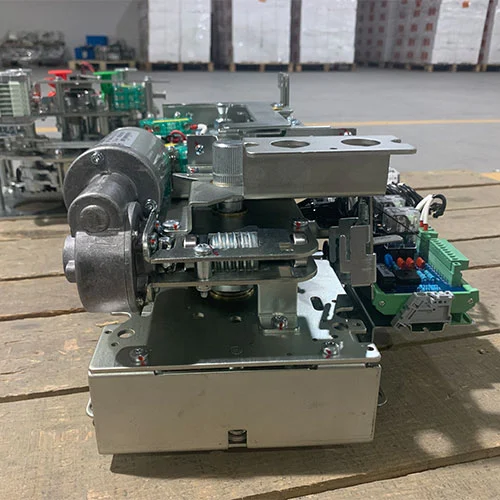

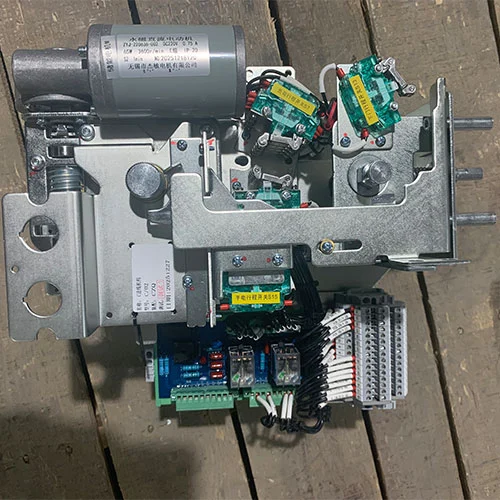

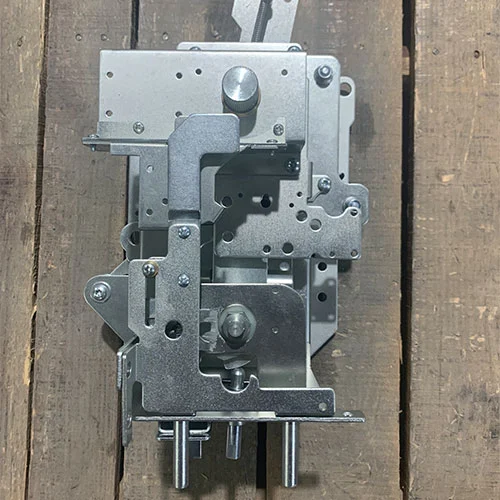

33KV mellanspänningskretsbrytare manövermekanism

KDCM-40.5/630-20-X 33kV mellanspänningsbrytare är ett högtillförlitligt ställdon utformat för 12kV–40,5kV ställverkssystem, inklusive ringhuvudenheter (RMU), gasisolerade ställverk (GIS) och luftisolerade ställverk (AIS).

Konstruerad och tillverkad av Cotenele International Trade (Wenzhou) Co., Ltd, integrerar denna mekanism ett energisystem med dubbla fjädrar (stängande dragfjäder + öppnande kompressionsfjäder), vilket säkerställer snabb, stabil och repeterbar kopplingsprestanda i krävande energidistributionsmiljöer som transformatorstationer, projekt för förnybar energi och industriella nät.

1. Mekanisk livslängd som överstiger 10 000 operationer

2. Stabil drift oberoende av förarens hastighet

3. Designad för vakuum- och SF₆-brytare

4. Beprövad i vindkrafts-, solcells-, järnvägs- och gruvprojekt

Produktmodell

Varför är denna mekanism så avgörande i verkliga projekt?

I mellanspänningssystem bestämmer driftmekanismen direkt strömbrytarens tillförlitlighet.

Våra projekt inkluderar:

110kV transformatorstationer

Offshore vindkraftskontrollcenter

Storskaliga fotovoltaiska kraftverk (GW-nivå)

Enligt vår tidigare projekterfarenhet är över 70 % av brytarfel relaterade till mekanisk instabilitet eller driftförseningar.

Därför fokuserar vår 33kV mellanspänningskretsbrytare på följande egenskaper:

Konsekvent höghastighetssvar

Mekanisk hållbarhet vid frekventa växlingsoperationer

Felsäkra förreglingsmekanismer för att förhindra felaktig användning

Bruksanvisning:

Det är mycket viktigt för säkerheten och utrustningens livslängd för korrekt funktion av mekanismen. Följande instruktioner beskriver standardprocedurerna för manuell drift.

A. Energilagring (laddning)

Manuell drift:Sätt in det dedikerade manöverhandtaget i laddningsaxeln som finns längst ner till höger på mekanismen. Vrid handtaget medurs och vrid handtaget när ett "klick" ljud hörs och stanna sedan. detta betyder att energilagringsenheten är låst. Kontrollera att "laddning/urladdning"-indikatorn visar en "laddning"-status.

Elektrisk drift:Måste se till att den sekundära styrkretsen är korrekt och först påslagen. När ström tillförs strömbrytarens ställdon kommer motorn att gå automatiskt. Stoppa automatiskt efter att laddningen är klar.

B. Stängning

Manuell:Tryck bestämt på den gröna tryckknappen. Stängningsfjädern frigör sin energi och driver brytaren till stängt läge. Observera den mekaniska indikatorn på mekanismen för att bekräfta statusen "Stängd".

Elektrisk:Manöverdonet kommer att ge elektriska signaler till den stängda elektromagnetiska spolen. Den elektromagnetiska kolven kommer att träffa låsspännet och återställa strömbrytarens manöverdon, och processen är exakt densamma som manuell drift.

C. Öppningsoperation

Manuell:Tryck kraftigt på den röda knappen. När fjädern öppnas frigörs dess lagrade energi, vilket gör att strömbrytaren hoppar till öppet läge.

Elektrisk:Skicka en signal till magnetspolen som öppnar (shuntutlösning). Brytaren öppnas omedelbart.

Anmärkning om efterlevnad

Alla operationer måste utföras i enlighet med förreglingssekvenserna när en isolator finns. 33KV-medelspänningsbrytarens manövermekanism är utformad för att förhindra operationer som kan leda till farliga omkopplingskonfigurationer. Denna utrustning är designad i enlighet med internationella standarder, inklusive GB1984 och GB/T1985, vilket säkerställer prestanda och säkerhetsöverensstämmelse i högspänningsnätverk.

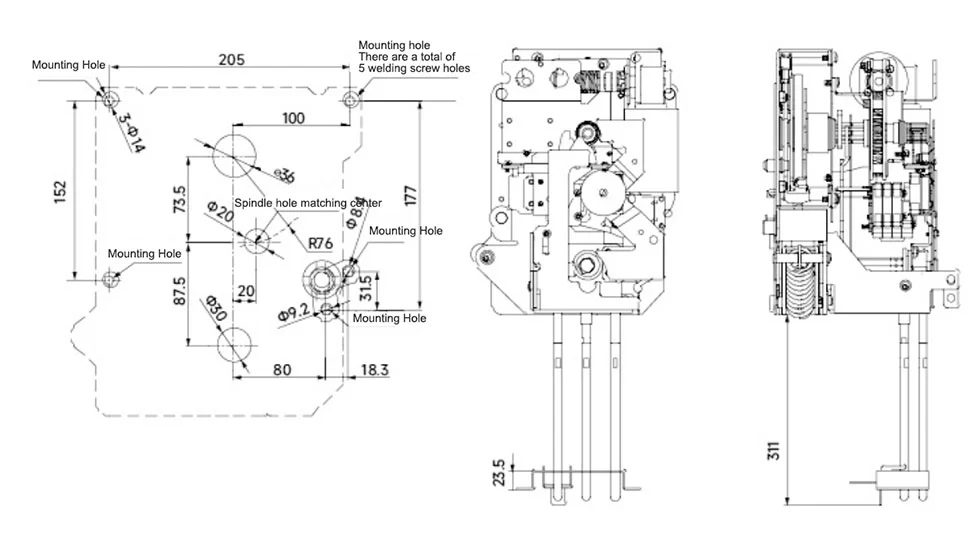

Utseende och mått

Efterlevnad och standarder

Denna manövermekanism är designad och testad i enlighet med:

GB1984 – AC-högspänningsbrytare

GB/T1985 – Högspännings AC-frånskiljare

Kombinerat med företagscertifieringar:

ISO9001 (kvalitet)

ISO14001 (miljö)

ISO45001 (Arbetshälsa och säkerhet)

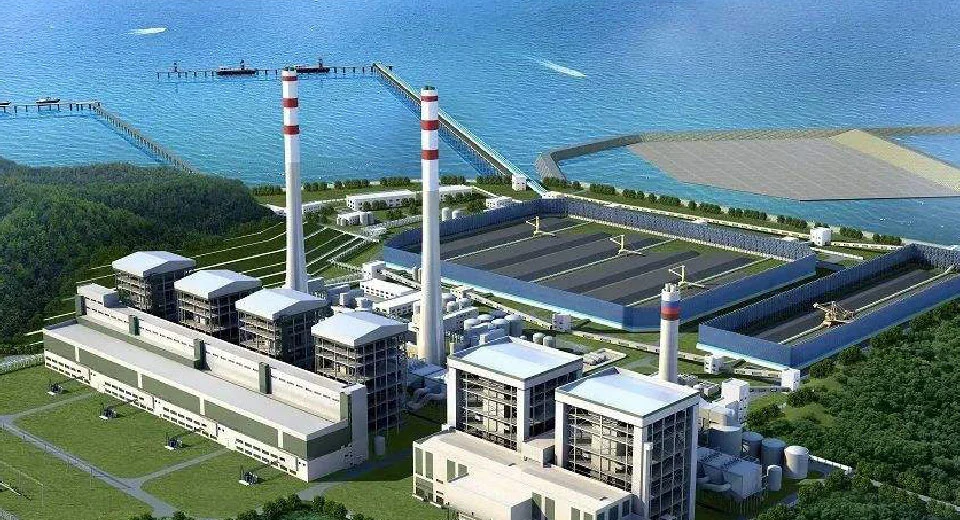

Ansökningar

Används ofta i:

Krafttransformatorstationer (10kV–110kV system)

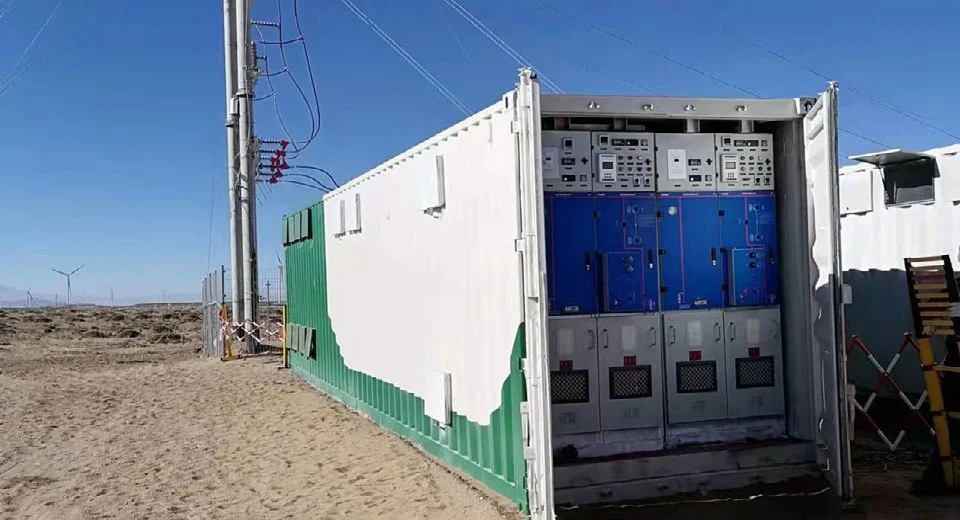

Förnybar energi (vind-/solparker)

Strömförsörjning för järnväg och tunnelbana

Petrokemiska anläggningar

Gruvdrift och tung industri

Varför välja Cotenele?

1. Verklig tillverkningsförmåga

30 000㎡ produktionsbas

Intern FoU för kärnkomponenter i ställverk

2. Beprövad ingenjörserfarenhet

Levereras till:

Vindkraftsprojekt

Fotovoltaiska baser (GW-skala)

Internationella transformatorstationsprojekt

3. Kontinuerlig innovation

3 generationer av RHSV-mekanismuppgraderingar

Flera patenterade mönster

4.Fokus på grön teknik

Miljövänlig utveckling av ställverk

Stödja globala energisystem med låga koldioxidutsläpp

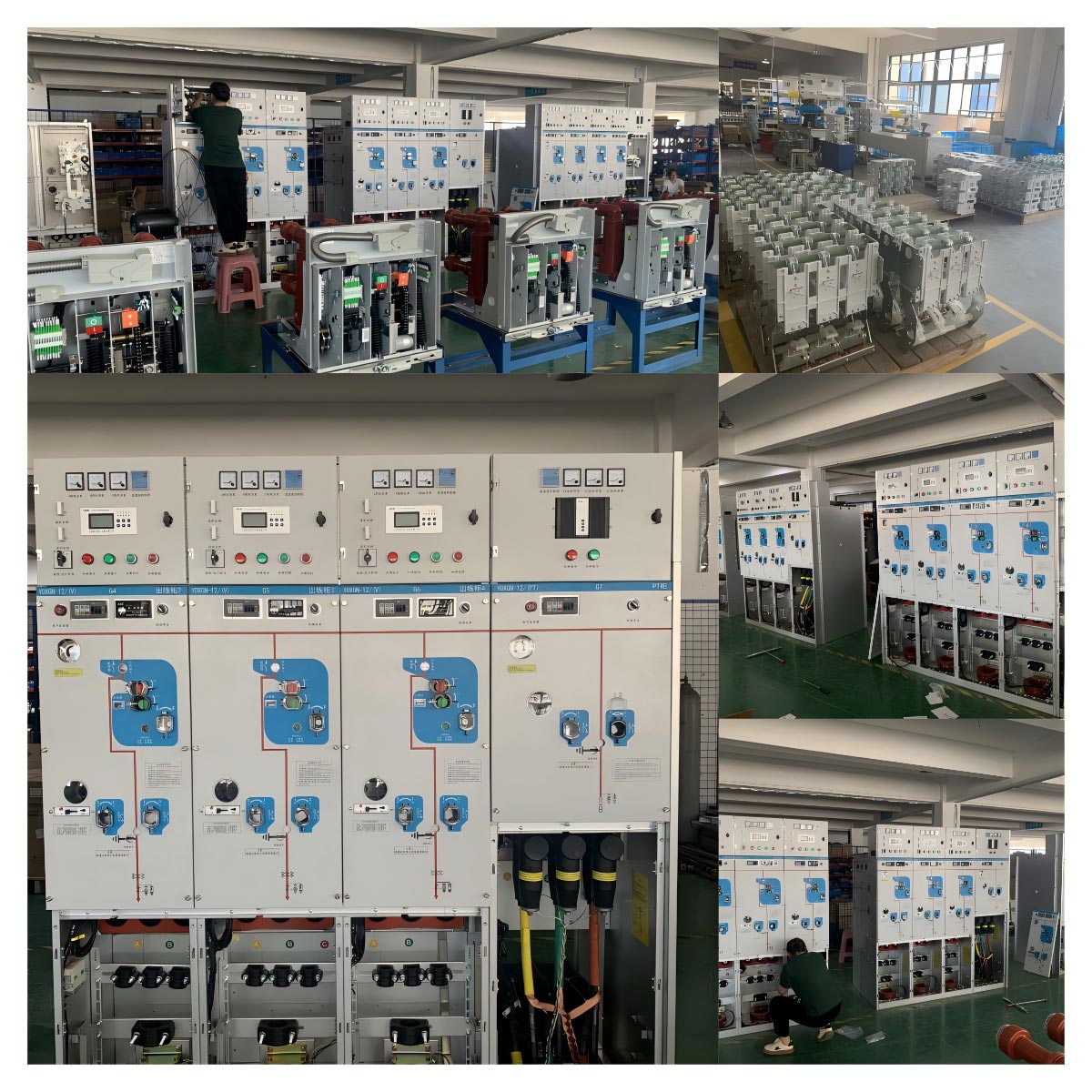

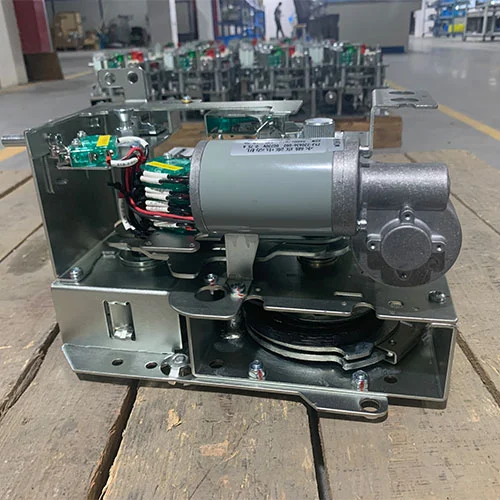

Produktutställning
