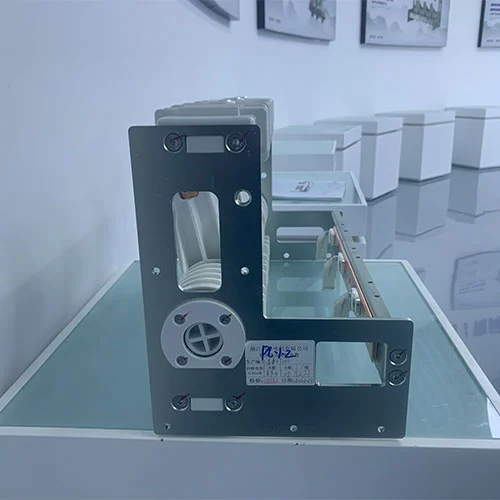

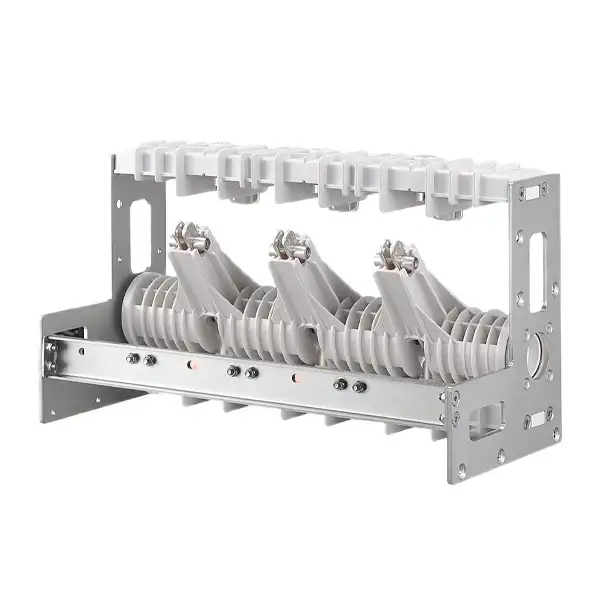

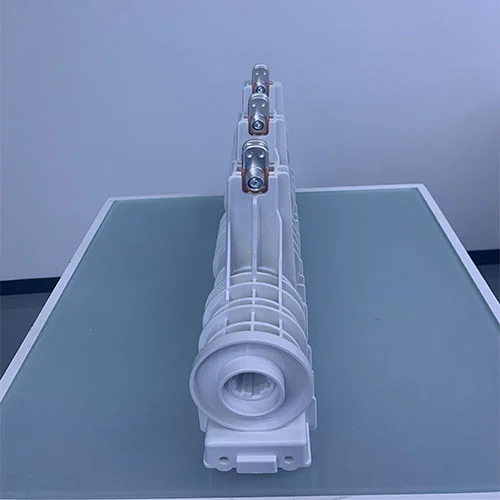

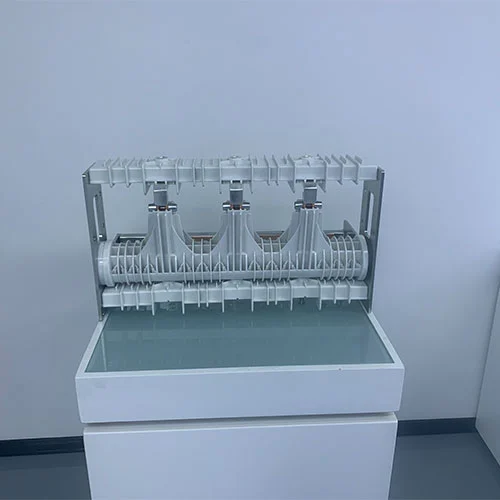

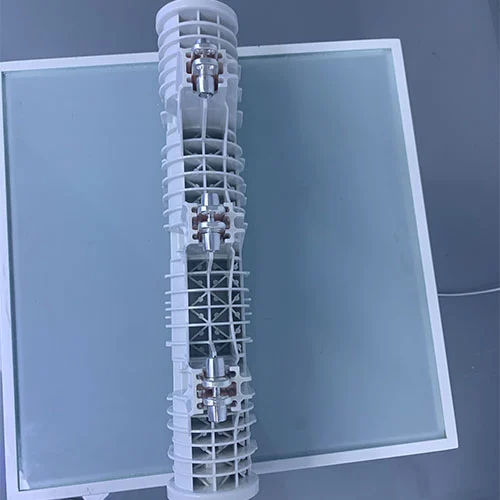

11KV mellanspänningsisoleringsbrytare

En 11KV mellanspänningsisoleringsbrytare är en mekanisk omkopplingsenhet som används i kraftdistributionssystem för att ge säker elektrisk isolering och kontrollerad lastomkoppling. Det används i stor utsträckning i ringhuvudenheter (RMU), gasisolerade ställverk och sekundära transformatorstationer.

Till skillnad från strömbrytare kan en frånskiljare inte bryta felströmmar. Dess primära roll är att säkerställa ett synligt och pålitligt isoleringsgap, vilket möjliggör säkert underhåll och drift av elektriska system.

Produktmodell

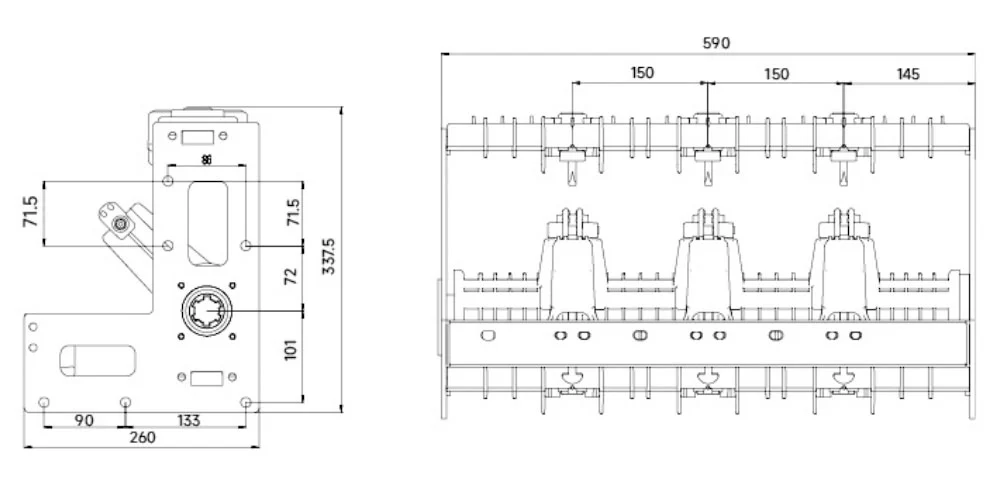

Utseende och dimension

Vilka olika typer av frånkopplingsbrytare finns det?

1. Luftisolerade frånskiljare

Monteras i luftisolerat ställverk

Enkel struktur med synlig isolering

Lämplig för standardinstallationer

2. Gasisolerade frånskiljare

Inkapslad i förseglade gastankar

Kompakt och underhållsfri

Idealisk för transformatorstationer i urbana och begränsade utrymmen

3. SF₆-fria miljövänliga frånskiljare

Använder alternativa isoleringsgaser eller torr luft

Låg global uppvärmningspotential

Uppfyller moderna miljöbestämmelser

Tekniska parametrar

Produktfördelar

Vår 11KV mellanspänningsisoleringsbrytare har följande fördelar:

Miljövänlig

Den viktigaste fördelen är att minska eller eliminera SF₆, detta kommer direkt att bidra till lägre utsläpp av växthusgaser från eldistributionsnätet.

Kompakt installation

Gasisolerat medium, oavsett om du använder SF₆ eller alternativ, erbjuder en mycket mer kompakt och utrymmesbesparande lösning jämfört med luftisolerat medium, detta är mycket lämpligt för stadstransformatorstationer, kompakta sekundära transformatorstationer (CSS) eller padmonterade redskap.

Hög tillförlitlighet och lång livslängd

Robust och förseglad konstruktion med stabil gasisolering skyddar frånskiljarnas kontakter från miljöföroreningar som damm, fukt och salthalt, vilket kan säkerställa att dessa isolatorbrytare har en jämn prestanda, minimalt underhåll och förlängd livslängd.

Säkerhet och mångsidighet

Isoleringsbrytarna har en synlig eller föreskriven isoleringspunkt för säkerheten. De skapar och bryter normala belastningsströmmar ger driftsflexibilitet för eldistributionsnät och lasthantering utan brytare.

Anpassningsförmåga

Isolerande omkopplare som vanligtvis används för olika konfigurationer, spänningsnivåer och specifika applikationer som gruvdrift, kondensatoromkoppling, etc., kan göra dem lämpliga för ett brett spektrum av sekundära eldistributionsbehov från förnybar energiintegration till industriell strömförsörjning.

Vad är skillnaden mellan en strömbrytare och en brytare?

Att förstå skillnaden mellan en strömbrytare och en frånskiljare är avgörande för säker och effektiv drift av ställverk.

1.Primär funktion

Circuit Breaker: En skyddsanordning utformad för att automatiskt avbryta felströmmar och överbelastningar, skydda utrustning och kraftsystemet.

Frånskiljare: En drifts- och säkerhetsanordning som används för att ge synlig isolering och för att koppla om märklastströmmar under normala förhållanden.

2. Avbrottsförmåga

Strömbrytare: Kan bryta höga felströmmar.

Frånskiljare: Kan inte avbryta felströmmar; den tål endast kortslutningsströmmar under en begränsad tid tills brytaren åtgärdar felet.

3. Operationell sekvens

I ett typiskt system fungerar båda enheterna tillsammans:

Under frånkoppling: strömbrytaren öppnas först för att stoppa strömflödet, sedan öppnas frånskiljaren för att ge säker isolering.

Under spänningssättning: frånskiljaren stänger först, följt av strömbrytaren.

4.Design och kostnad

Strömbrytare: Mer komplex, med bågsläckande teknik (vakuum, SF₆, etc.), vilket resulterar i högre kostnader.

Frånskiljare: Enklare mekanisk design, vilket gör den mer ekonomisk för isoleringsändamål.

Strömbrytare är ansvariga för att skydda kraftsystemet, medan 11KV mellanspänningsisoleringsbrytare säkerställer säkerheten för människor och utrustning genom att tillhandahålla tillförlitlig elektrisk isolering.

Hur väljer man rätt 11KV mellanspänningsisoleringsfrånskiljare?

När du väljer en lämplig modell, överväga:

Märkspänning (11kV / 12kV)

Märkström (630A / 1250A)

Installationstyp (RMU, GIS, AIS)

Miljöförhållanden (fuktighet, damm, temperatur)

Krav på miljövänliga (SF₆-fria) lösningar

För kompakta transformatorstationer rekommenderas gasisolerade eller miljövänliga lösningar.

Kvalitetssäkring och testning

Cotenele implementerar strikt kvalitetskontroll genom hela produktionen:

Typprovning och rutinprovning

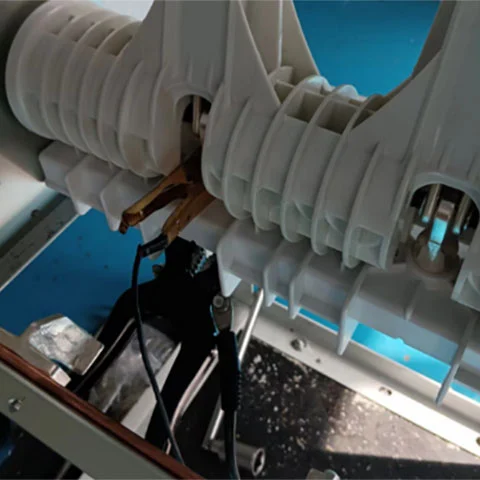

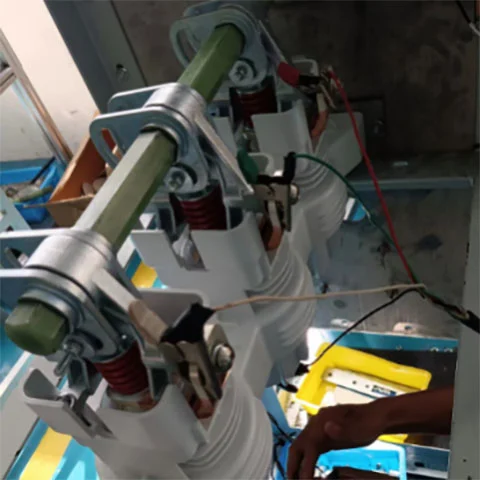

Högspänningstestning

Fabriksinspektion och valfri tredjepartsverifiering

Alla produkter uppfyller standarderna ISO9001, ISO14001 och ISO45001.

FAQ

1.Vad är en 11KV mellanspänningsisoleringsfrånskiljare?

En strömbrytare är en kopplingsanordning som, när den är i öppet läge, ger isolering utöver sina vanliga kopplingsfunktioner. Den är utformad för att bära, skapa och bryta märklastströmmar under normala driftsförhållanden.

2.Hur fungerar en frånskiljare?

När den är stängd flyter märkströmmen genom huvudisoleringskontakterna. För att avbryta belastningsströmmen öppnas dessa kontakter först och överför strömmen till den avbrytande kammaren – som en vakuumbrytare i GSec- och GSec Air-serierna – där strömmen bryts. Under stängning skapar isoleringskontakterna kretsen innan den avbrytande enheten stänger.

3.Vad skiljer en vakuumbrytare från en strömbrytare?

Den största skillnaden är skyddsförmågan: en vakuumbrytare kan rensa felströmmar för att skydda kraftutrustningen. men en frånskiljare används inte för att bryta felströmmar. Dess viktigaste funktion är att ge säker isolering efter att kretsen har öppnats, vilket gör att arbete kan utföras på den frånkopplade sektionen och säkerställa isolering från spänningsförande delar.

4. Erbjuder Cotenele olika typer av frånskiljare?

Ja, Cotenele har två huvudklassificeringar:
Luftisolerade frånskiljare, som används för kabelsektionering, transformator- och motoromkoppling i sekundära distributionsstationer och för försörjning av kretsar, transformatorer och ringnät.
Gasisolerade strömbrytare, dessa isolatorer har dessa egenskaper av underhållsfri SF6 eller SF6-fri teknik, erbjuder hög prestanda, tillförlitlighet och lång livslängd i en kompakt storlek.

5. Är Cotenele-frånskiljare lätta att underhålla?

Ja. Coteneles produkter kommer med detaljerade service- och underhållsinstruktioner från Cotenele, tillsammans med omfattande reservdelar och tillbehörssupport.

6.Vad används Coteneles luftisolerade lastbrytare för inomhusbruk?

De används för mellanspänningsslutna ställverk, ringhuvudenheter och kompakta transformatorstationer. Våra lastbrytare har fördelarna med tillförlitlig överbelastningsströmkontroll och deras spänningar upp till 40,5 kV och deras strömmar upp till 1250 A.

7.Hur förbättrar Cotenele-switchar strömkvaliteten och tillförlitligheten?

De tillåter ett stort antal brytoperationer vid märkström och tål kortslutningsströmmar upp till 31,5 kA i 1 sekund. En jordningsbrytare med tillverkningskapacitet ingår, och drift säkerställs över ett brett temperaturområde, vilket bidrar till konsekvent prestanda och systemtillförlitlighet.

8.Varför anses Cotenele-omkopplare vara säkra och pålitliga?

Används i kombination med strömbegränsande säkringar ger de ett komplett skydd och säkert avbrott av kortslutningsströmmar. Våra omkopplare ger ett synligt isoleringsgap och uppfyller klass 2-kraven i standarden IEC 62271-304

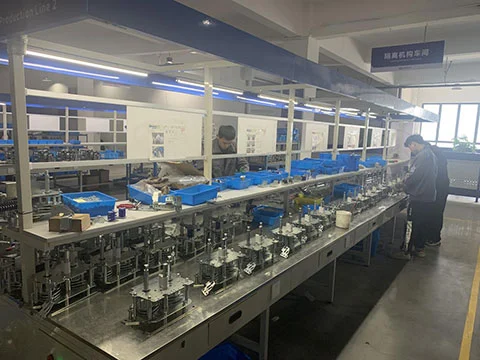

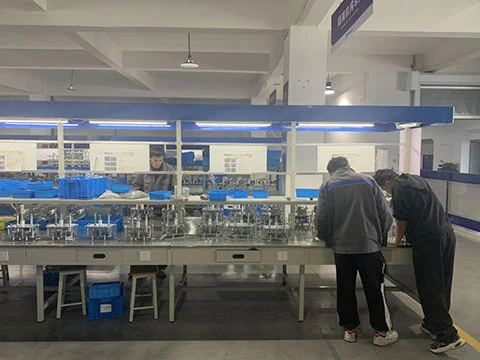

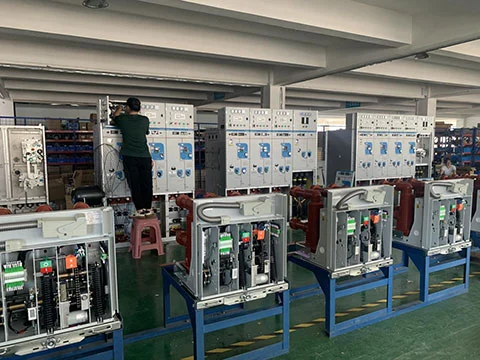

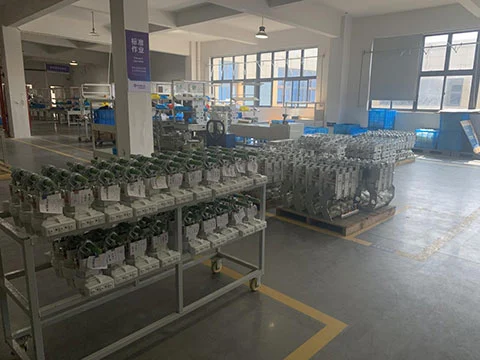

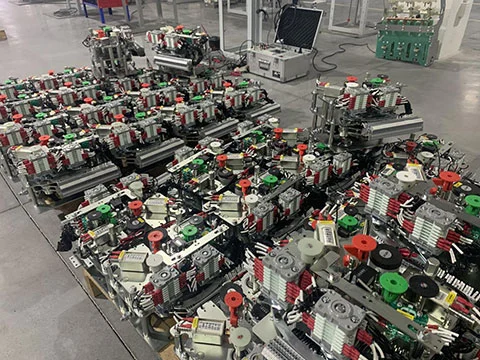

Vår fabrik
