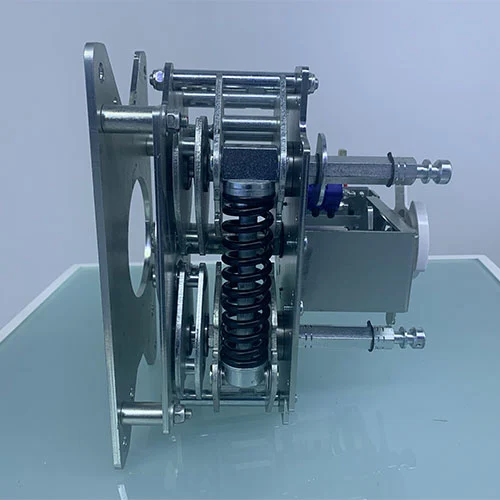

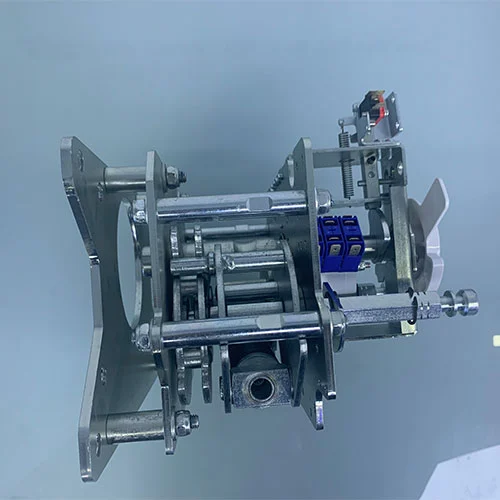

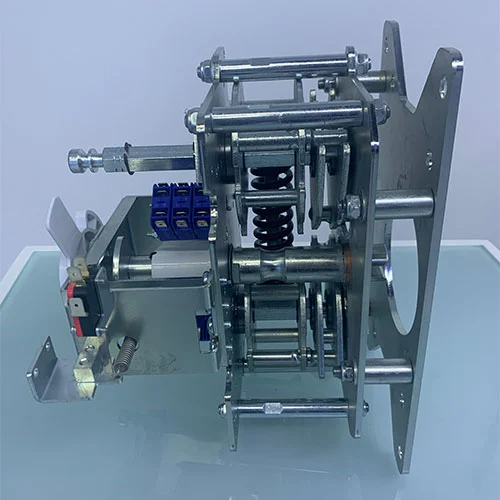

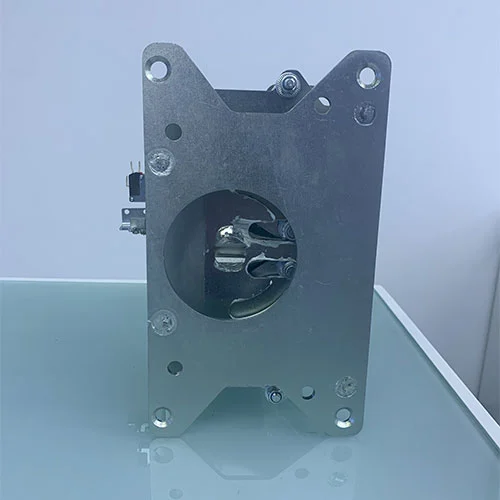

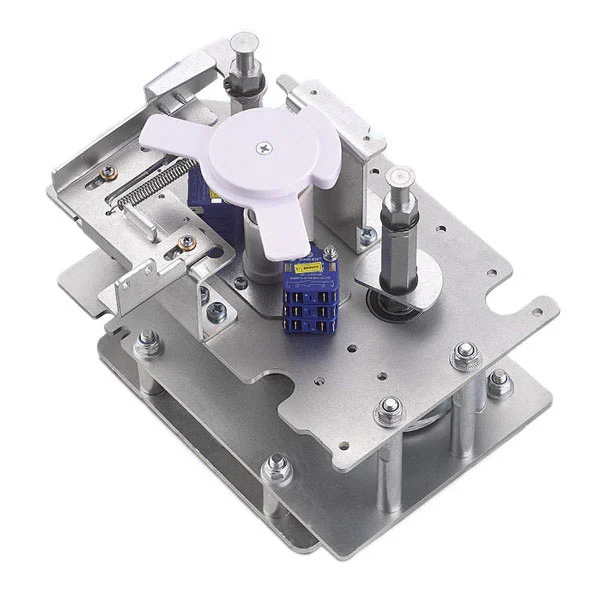

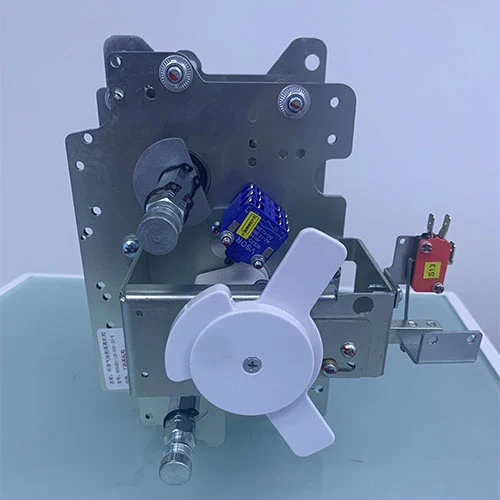

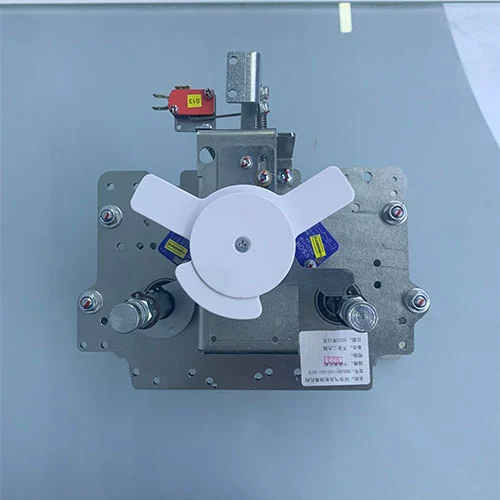

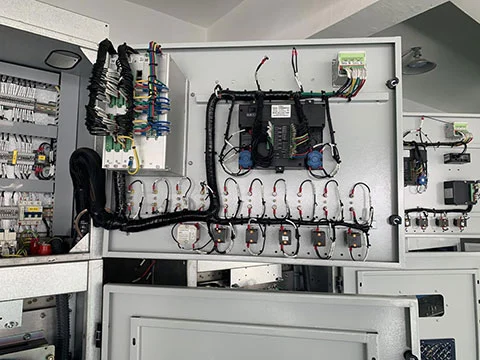

11KV isoleringsmekanism för inomhuspaneler med mellanspänning

11KV-isoleringsmekanismen för inomhuspaneler med mellanspänning är en isolerad manövermekanism som används för öppnings- och stängningsoperationer av frånkopplings- och jordbrytare i miljövänliga gasisolerade ställverk (GIS). Denna manövermekanism för strömbrytaren använder ett fjäderenergilagringssystem för att driva urkopplingsbrytaren, och kompressionsfjäderns över-center energilagringsmekanism styr jordningsbrytarens funktioner. Denna brytare manövermekanism har tre distinkta arbetslägen: stängd (ON), öppen (AV) och jordad (JORD). Manövermekanismen har fem-förebyggande mekanisk förreglingsfunktion för att säkerställa driftsäkerhet och sekvensöverensstämmelse.

Modell och mening

Tekniska specifikationer

Hur man använder denna produkt på rätt sätt?

Alla funktioner för KDSGM-12D/630-20 11KV isoleringsmekanism för inomhuspaneler med medelspänning utförs med hjälp av ett dedikerat sexkantigt handtag som sätts in i motsvarande drivaxel.

1. Stänga frånkopplingsbrytaren

Se till att jordningsbrytaren för panelen är i läget AV.

Sätt in handtaget i den sexkantiga axeln på höger sida av mekanismen.

Vrid ungefär 90° moturs för att stänga frånkopplingsbrytaren.

När frånkopplingsbrytaren är STÄNGD blockeras jordningsbrytarporten av en indikatorplatta, vilket förhindrar osäker drift.

2. Öppna frånkopplingsbrytaren (OFF)

Sätt in handtaget i den sexkantiga axeln på ovansidan av mekanismen.

Vrid ungefär 90° medurs för att öppna frånkopplingsbrytaren.

När den är ÖPPEN kan operatören antingen stänga frånkopplingsbrytaren igen eller använda jordningsbrytaren.

3. Använda jordningsbrytaren

Tillåts endast efter att brytaren är helt ÖPPEN.

Sätt in handtaget i den sexkantiga axeln på vänster sida av mekanismen.

Vrid 90° medurs för att stänga jordningskretsen, eller 90° moturs för att öppna den.

När jordningsbrytaren är STÄNGD blockeras porten för frånkopplingsbrytaren, vilket bibehåller förreglingsintegriteten och säkerställer säker drift.

Viktiga säkerhetsfunktioner

Fem-förebyggande förregling: Förhindrar oavsiktlig jordning av en strömförande krets eller strömförande av en jordad krets.

Visuella indikatorer: Visar tydligt omkopplarens lägen för operatören.

Sekventiell drifttillämpning: Säkerställer att frånkopplingsbrytaren och jordningsbrytaren alltid manövreras i rätt ordning.

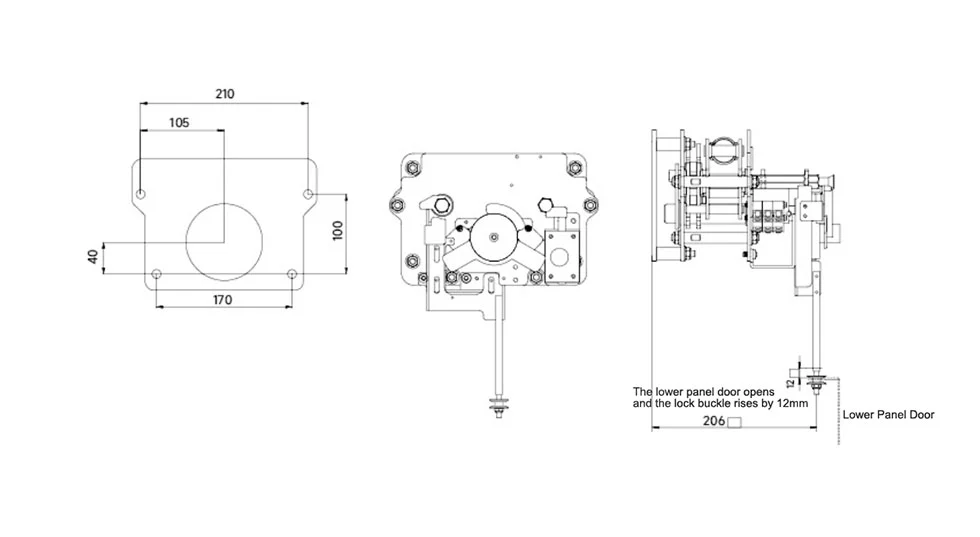

Utseende och dimension

Tillämpningsomfång

Denna 11KV isoleringsmekanism för inomhuspaneler med mellanspänning är speciellt designad som en matchad komponent för treläges (ON-OFF-JORD) isolering och jordningsbrytare installerade i mellanspännings, miljövänliga gasisolerade ringhuvudenheter (RMU) och ställverkspaneler. Den är lämplig för applikationer som kräver strikta säkerhetsförreglingar och pålitlig fjädermanövrerad omkoppling i kraftdistributionssystem för allmännyttiga, kommersiella och industriella system.

FAQ

F1: Vilken är den korrekta funktionssekvensen mellan för frånkopplingsbrytaren och jordningsbrytaren?

S: Säkerhetsspärrarna måste tillämpas i strikt ordning. Jordningsbrytaren kan endast manövreras (stängs eller öppnas) efter att frånskiljaren är helt ÖPPEN. Frånskiljaren får endast manövreras när jordningsbrytaren är helt öppen. Att följa denna sekvens förhindrar en riskfylld stängning av jordningsbrytaren till en strömförande krets.

F2: Hur fungerar den "fem-förebyggande förreglingsfunktionen" för denna operationsmekanism?

S: Förreglingsfunktionen fungerar främst genom en mekanisk design. när urkopplingsbrytaren eller jordningsbrytaren är i STÄNGD-läget kommer den fysiska spärrplattan att blockera den motsatta strömbrytarens manöveraxel. Denna isoleringsmekanism säkerställer att viktiga säkerhetsåtgärder förhindras, inklusive jordning av en strömförande krets, strömförsörjning av en jordad krets och tillgång till fackets interiörer medan utrustningen är strömsatt.

F3: Vilka standarder uppfyller denna 11KV-isoleringsmekanism för inomhuspaneler med mellanspänning?

S: Mellanspänningspanelerna inomhus är tillverkade och fullständigt testade i enlighet med den kinesiska nationella standarden GB/T 1985-2023 "Högspänningsväxelströmsfrånskiljare och jordningsbrytare" och andra relevanta tekniska specifikationer för ställverkskomponenter.

F4: Är manöverhandtaget universellt för alla operationer?

S: Ja, ett enda dedikerat sexkantigt handtag används för alla operationer. Den kan dock endast sättas in i den specifika manöveraxeln som inte är blockerad av förreglingsindikatorplattan vid något givet tillfälle, och därigenom framtvinga den korrekta proceduren.

F5: Hur kan operatören visuellt bekräfta omkopplarnas aktuella position?

S: Mekanismen har en tydlig positionsindikator. Dessutom ger spärrsystemet en direkt visuell signal: om en manöverport täcks av indikatorplattan är motsvarande omkopplare i STÄNGD-läget och den alternativa omkopplaren är säker att använda (om dess port är tillgänglig).

Varför välja Cotenele-produkter?

Egen tillverkning:Äger över 30 000 kvadratmeter fabriksyta och är ISO9001, ISO14001 och ISO45001 certifierad.

Pålitlighet:Används i många kraft-, tunnelbane-, petrokemiska och industriella projekt.

Snabb anpassning:Tillhandahåller OEM/ODM-tjänster för ställverkstillverkare.

Miljöinnovation:Fokuserar på miljövänliga GIS-komponenter.

Teknisk expertis:Ett erfaret ingenjörsteam säkerställer produktsäkerhet, noggrannhet och hållbarhet.

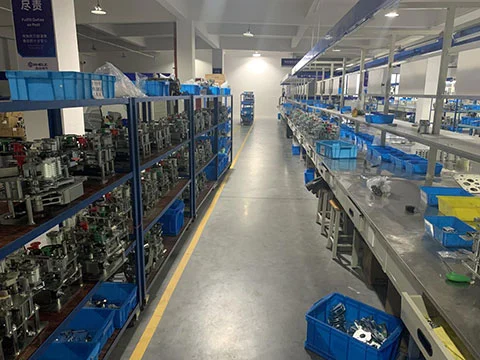

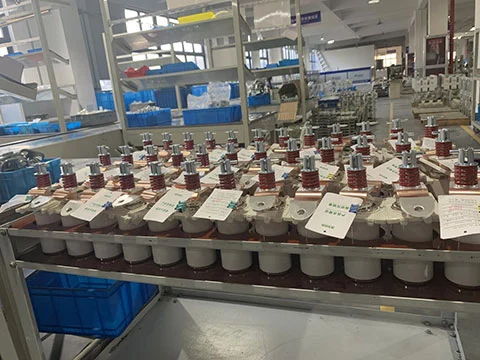

Produktutställning
