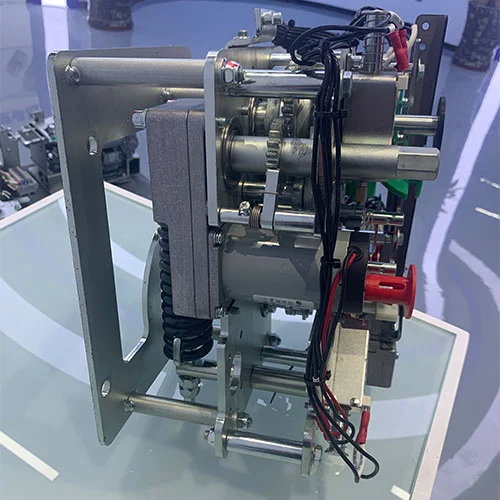

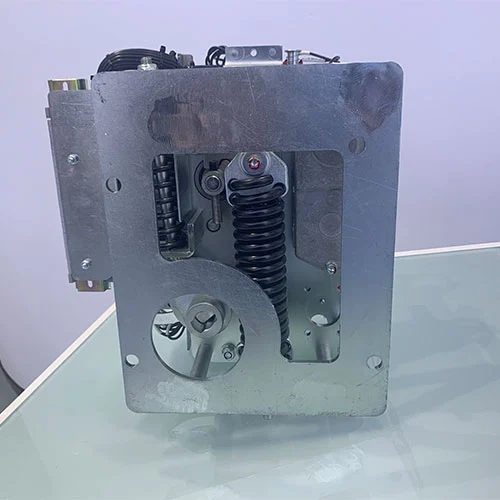

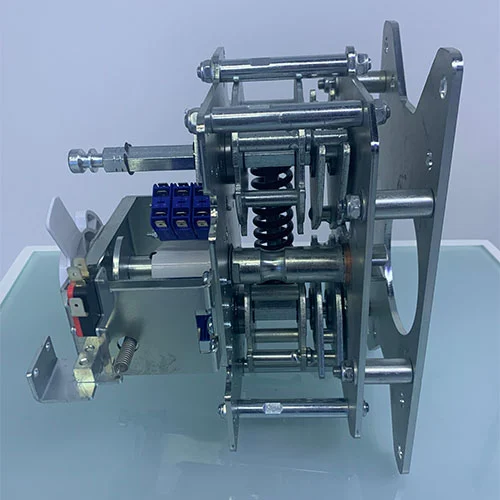

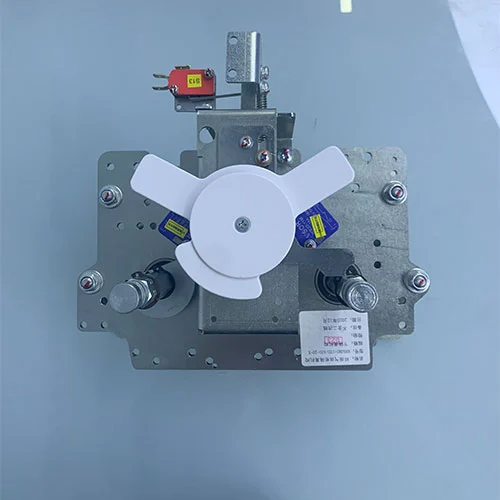

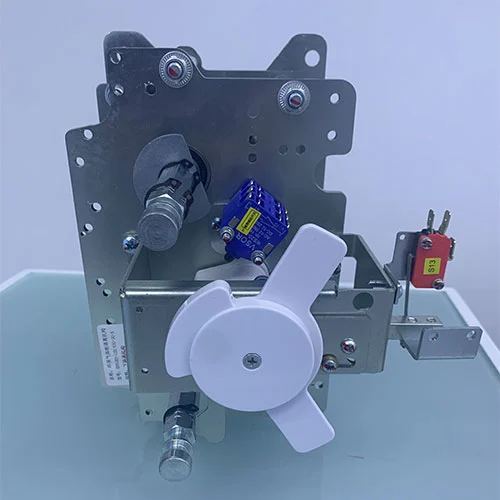

11KV mellanspänning VCB-brytare med isoleringsmekanism

Mellanspänningsställverkets viktiga funktion i moderna kraftdistributionssystem är skydd, kontroll och isolering av elektriska kretsar. Människor uppmärksammar miljöskydd mer och mer nu, så "miljövänliga ställverk" anpassar rena isoleringsmedier som ren luft, vakuum eller fluornitrilbaserade gasblandningar istället för traditionellt SF₆ som isoleringsmedium. 11KV mellanspännings VCB-brytare med isoleringsmekanism är en nyckelkomponent i detta miljömässiga ställverk.

Vad är syftet med denna produkt?

Det är panelens kärnkomponent som är ansvarig för att utföra de väsentliga kommandona för att öppna (utlösa) och stänga strömbrytaren och frånskiljarens kontakter. Precisionen, hastigheten och pålitligheten hos denna mekanism påverkar direkt säkerheten för det elektriska nätverket och kontinuiteten i strömförsörjningen. Som framgår av branschundersökningar är driftsmekanismen det mest kritiska delsystemet, med en majoritet av strömbrytarfel och fel som kan spåras tillbaka till det, vilket gör dess design och tillstånd av största vikt.

Nyckelspecifikationer

Modell och mening

Vad är syftet med manövermekanismen?

Manövermekanismen är en kritisk integrerad komponent i mellanspänningsställverk. Den lagrar och frigör mekanisk energi för att snabbt flytta de huvudsakliga strömförande kontakterna mellan ÖPPET och STÄNGT läge. Den fungerar som en mellanhand och omvandlar en lågenergistyrsignal (manuell tryckknapp eller elektriskt relä) till den kraftfulla åtgärd som krävs för att driva kontakterna på ett tillförlitligt sätt, vilket säkerställer säker kretsavbrott och anslutning.

Nyckelkomponenter

1. Energilagringsmedium

Fjädermanövrerad (vanligast):

Används i KDSVM-12-serien, speciellt i miljövänliga ställverk

Motorn komprimerar stängningsfjädern, vilket stänger kontakter och laddar öppningsfjädern

Fördelar:hög tillförlitlighet, enkel design, underhållsvänlig

Pneumatisk:Använder tryckluft

Hydraulisk:Använder trycksatt olja eller gas

Magnetisk:Använder solenoid eller elektromagnet

2. Manöverkrets

Komponenter som utlöser energifrisättning, inklusive:

Stängande/utlösningsspolar (elektromagneter)

Spärrar

Manuella knappar

3. Förreglingssystem

Säkerhetsfunktioner för att förhindra felaktiga eller osäkra operationer

Exempel:förhindra stängning vid fel eller stängning av en frånskiljare under belastning

Den beskrivna RHSVM3-12-mekanismen är ett klassiskt exempel på en modern, högtillförlitlig fjädermanövrerad mekanism. Den har en motor för automatisk fjäderladdning, separata fjädrar för stängning och öppning (med en smart över-centerlänk för stängning), och integrerade elektriska spolar för fjärrmanövrering, vilket uppnår en mekanisk livslängd som överstiger 10 000 operationer.

Cotenele säkerställer att 11KV mellanspänning VCB-brytare med isoleringsmekanism är fabrikstestad och valfritt verifierad av tredje part, vilket garanterar tillförlitlighet i krävande miljöer.

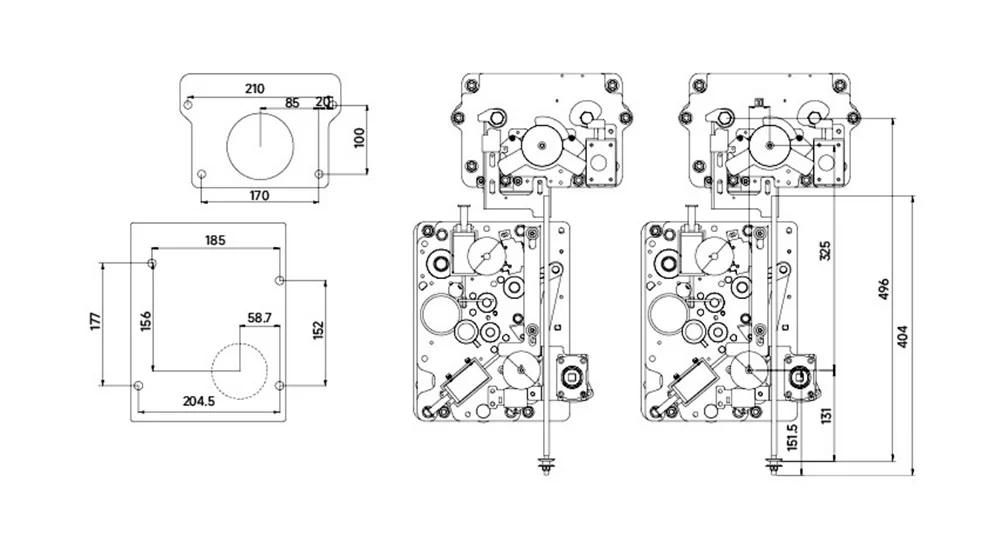

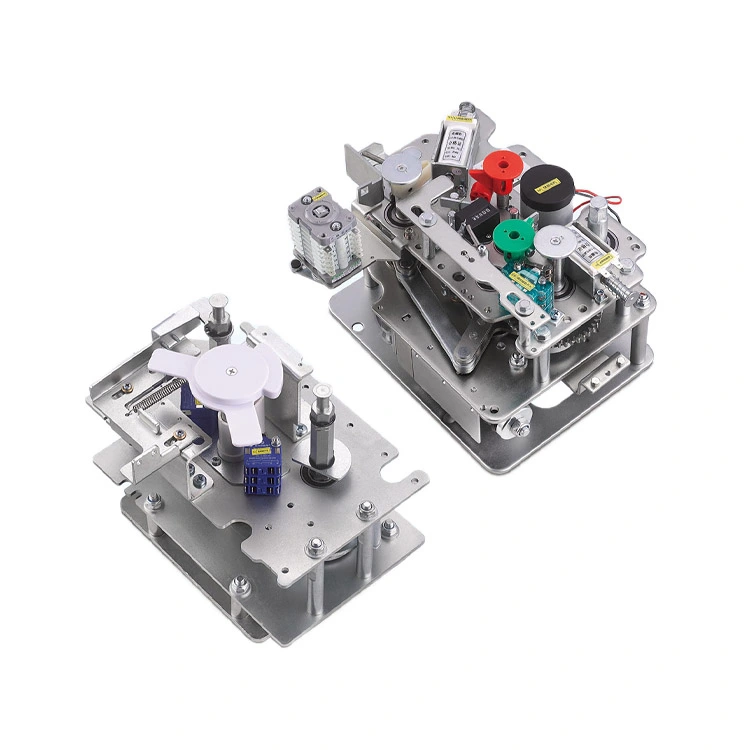

Utseende och dimension

Tillämpningsomfång

Manövermekanismer är huvudkomponenterna för ett brett utbud av elektrisk kopplings- och skyddsutrustning, såsom mellanspänningsringhuvudenheter och paneler. Deras primära tillämpning inkluderar nedan:

Mellanspänningsbrytare:Detta är deras viktigaste elektriska utrustning, huvudsakligen i intervallet 12kV till 40,5kV som är vanligt i kraftdistributionssystem. De är väsentliga i luftisolerade (AIS), gasisolerade (GIS) och de senaste miljövänliga gasisolerade ställverken för primärkretsskydd mot överbelastning och kortslutning.

Frånkoppling av strömbrytare och jordningsbrytare:Manövermekanismer som RHSVM3-12 kan användas tillsammans med frånkopplingsmekanismer. De tillhandahåller drivkraften för långsam, försiktig drift av frånkopplings- och jordningsbrytare.

Primära applikationer inkluderar:

♦Elektriska transformatorstationer:Både primära distributions- och sekundära transformatorstationer.

♦ Industriella kraftsystem:För att skydda tillverkningsanläggningar, datacenter och stora kommersiella anläggningar.

♦ Anläggningar för förnybar energi:I vind- och solparker transformatorstationer för anslutning och skydd.

♦ Infrastruktur:För strömförsörjning på järnväg, flygplatskraftnät och sjukhuskritiska kraftsystem.

11KV mellanspännings VCB-brytare med isoleringsmekanism används för miljövänliga ställverk, denna mekanism oberoende av externa hydrauliska eller pneumatiska system, kan hålla robusthet och tillförlitlighet över temperaturområden. Mekanismen överensstämmer med standarderna GB1984 och IEC 62271-100, Detta kan säkerställa säker och pålitlig drift i kraftdistributionssystem.

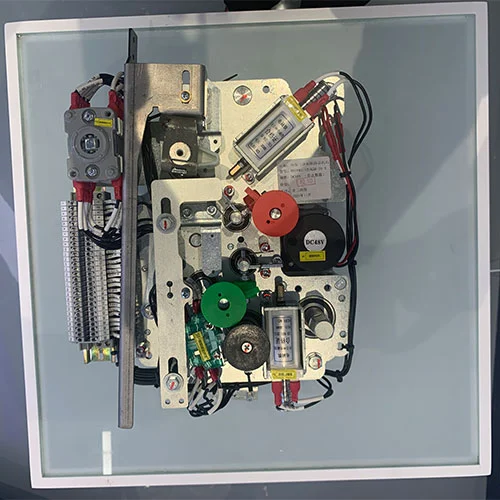

Bruksanvisning för manövermekanism

1. Energilagring:

Efter att mekanismen har installerats och säkrats fäster du det dedikerade handtaget på manöveraxeln som finns nere till höger. Vrid den medurs tills du hör ett fast klick—det betyder att fjädern är fulladdad och indikatorn har aktiverat gränslägesbrytaren. För motordrift, sätt bara på ström. Enheten laddar automatiskt fjädern och stänger sedan av, och håller energin redo för ett stängningskommando. (Se till att din styrledning är korrekt för detta läge).

2. Stänga strömbrytaren:

För en manuell stängning, tryck bara på den gröna knappen. Detta frigör den lagrade energin för att stänga huvudkontakterna. Om du använder den elektriska styrningen, aktivera stängspolen istället. Dess snabba verkan frigör fjädern för att göra jobbet och laddar öppningsfjädern direkt. (En inbyggd förregling kommer att blockera en annan stängning, även om fjädern laddas om efteråt).

3. Öppna strömbrytaren:

För manuell öppning, tryck på den röda knappen. Den släpper öppningsfjädern för att separera huvudkontakterna. För att öppna den elektriskt, driv öppningsspolen. Dess snabba verkan släpper fjädern och öppnar strömbrytaren.

Detaljerade PDF-handböcker tillgängliga för nedladdning.

Fabrikstestad, vår 11KV mellanspännings VCB-brytare med isoleringsmekanism är lämplig för kraft-, industri- och förnybara energisystemprojekt över hela världen.

Produktutställning
