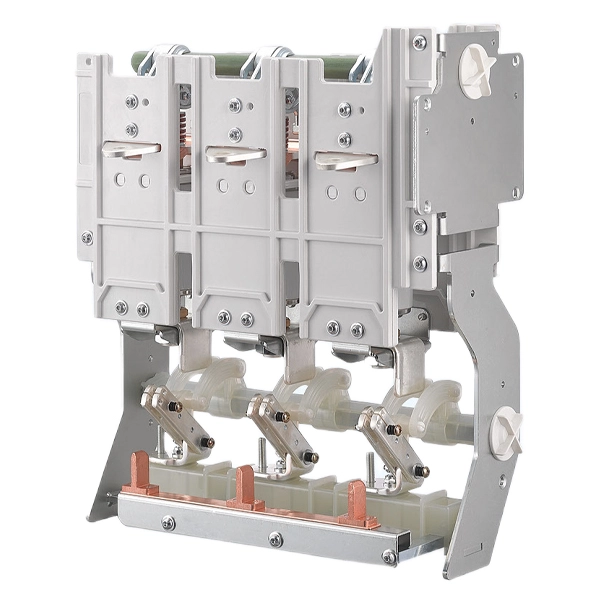

Produkter

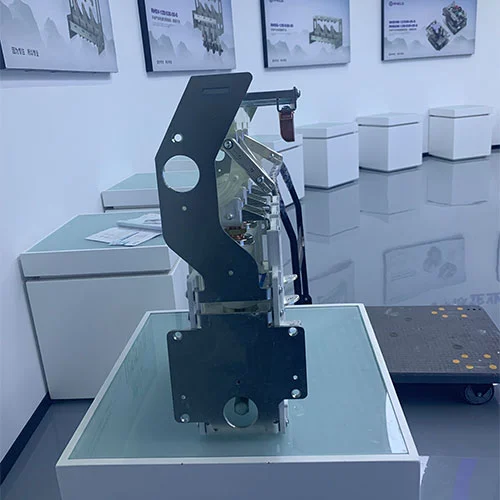

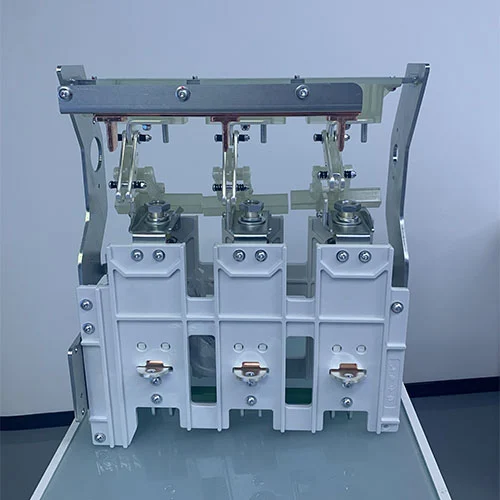

11KV mellanspänningsställverk Vakuumkretsbrytare Isolationsbrytare
Cotenele är en professionell Kina-tillverkare av 11KV mellanspänningsställverksvakuumbrytare isolationsbrytare, specialiserad på 12kV–40,5kV ställverkskärnkomponenter. Våra produkter används i stor utsträckning i transformatorstationer, förnybar energi, industriell kraftdistribution och järnvägssystem. Dessa två kärnkomponenter i mellanspänningsringens huvudenhet är nyckeln till att bygga en elastisk elektrisk infrastruktur för industrianläggningar och moderna smarta nät.
I moderna mellanspänningssystem är vakuumbrytare och isolationsbrytare två viktiga komponenter som garanterar driftsäkerhet och systemtillförlitlighet.
På Cotenele har vi levererat dessa kärnkomponenter till flera 110kV transformatorstationer, vindkraftverk och solcellsprojekt, där stabil kopplingsprestanda och felskydd är avgörande.
Även om båda enheterna är installerade i mellanspänningsställverk och ringhuvudenheter (RMU), tjänar de fundamentalt olika men kompletterande roller:
Vakuumbrytare:Ansvarig för felskydd
Isoleringsbrytare:Ansvarig för säker isolering och underhåll
11KV mellanspänningsställverks vakuumkretsbrytare isolationsbrytare utgör hörnstenen i ett säkert, kontrollerbart och lättskött kraftdistributionssystem.
Produktmodell
| KD | V | 12 | D | 1250 | 25 |
| Företag koda |
Vakuumbrytare Manövermekanism | Betygsatt spänning |
Jordningstyp | Betygsatt nuvarande |
Klassad korttidstålig ström |
Vad är en vakuumbrytare?
Vakuumbrytaren är ett elektriskt ställverk som använder vakuum som ett ljusbågssläckningsmedium för att stänga av strömmen.
Arbetsprincip:När ett fel uppstår separeras de fasta och rörliga kontakterna inuti en förseglad vakuumbrytare. Denna åtgärd kommer att generera en båge som består av joniserad metallånga. Men i en nästan helt vakuummiljö kan ingen gas upprätthålla förbränningen av en ljusbåge. Metallånga kommer snabbt att kondensera på kontaktytan, vilket nästan omedelbart släcker ljusbågen. Denna process kan snabbt isolera fel och minimera energiförlusten i största möjliga utsträckning.
Nyckelkomponenter:Dess kärna är vakuumbrytaren, som rymmer kontakterna. En Arc Shield skyddar kammaren från metallångkontamination. En manövermekanism (fjäder, magnetisk eller motor) driver den rörliga kontakten via manöverstänger, medan ett isolerande hus ger stöd och dielektrisk styrka.
Vad är en frånskiljare?
En frånskiljare är en elektrisk komponent i mellanspänningsställverket eller ringhuvudenheten i det moderna kraftsystemet. Huvudfunktionen hos denna omkopplingsenhet är att i stängt läge bär den normala belastningsströmmen. I öppet läge ger den ett tillförlitligt isoleringsavstånd för att säkerställa säkerhet för personal som arbetar på en krets.
Funktionalitet:Den är utformad för att skapa och bryta normala belastningsströmmar på ett säkert sätt men är inte i första hand avsedd att bryta höga felströmmar (kortslutningar). Frånskiljaren tål kortslutningsström under en viss begränsad varaktighet tills uppströmsskyddskomponenten åtgärdar felet i de onormala situationerna.
Typer:
Luftisolerad:Denna typ av isoleringsbrytare är lämplig för omkoppling av transformatorer, kablar och motorer i kraftdistributionsnätverk.
Gasisolerad:Denna typ av isoleringsbrytare använder vanligtvis SF6- eller SF6-fri teknologi, de har egenskaperna o ett kompakt fotavtryck och hög prestanda, idealiskt för metallslutna ställverk och applikationer där utrymmet är begränsat.

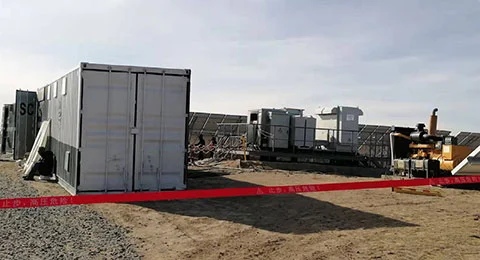

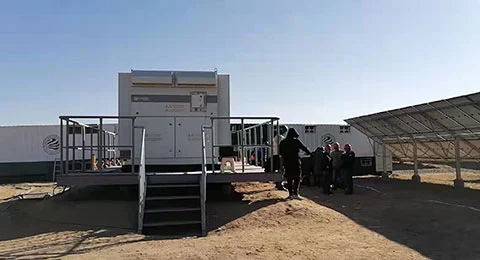

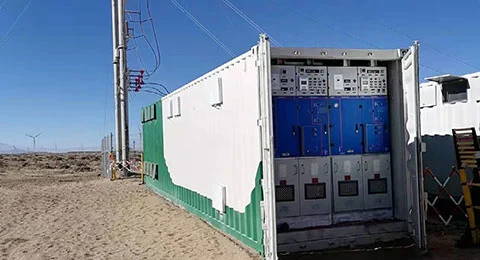

Applikationsscenarier

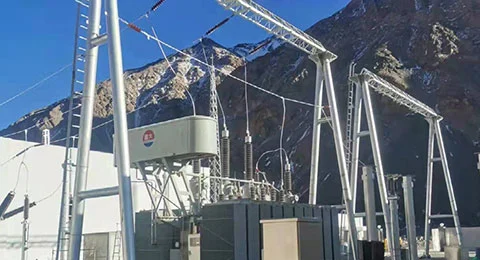

Med erfarenhet av projekt som:
110kV transformatorstationer
Vindkraftsprojekt till havs
1600MW solcellsbaser
Järnvägsinfrastruktur (Sichuan-Tibet Railway)
11KV mellanspänningsställverksvakuumbrytare isoleringsbrytare används allmänt i:
1. Kraftstationer
Skydd av transformatorer och matare
Säkerställ nätstabilitet
2. Förnybar energi
Hanterar frekventa byten
Hantera effektfluktuationer
3. Industriella kraftsystem
Stålverk, gruvdrift, petrokemi
Högbelastningsutrustningsskydd
4. Järnväg och infrastruktur
Stabil dragkraftförsörjning
Höga krav på tillförlitlighet
5. Kommersiella och kommunala system
Sjukhus, datacenter, tunnelbanesystem
Tekniska parametrar
| SN | Innehåll | Enhet | Teknisk Porameter |
| 1 | Huvudkretsmotstånd | uΩ | ≤60 |
| 2 | Över resor | mm | 2-3 |
| 3 | Rensning mellan öppna kontakter | mm | 8-10 |
| 4 | Kontakt Bounce Duration vid stängning | ms | ≤2 |
| 5 | Genomsnittlig öppningshastighet | m/s | 1-1,6 |
| 6 | Genomsnittlig stängningshastighet | m/s | 0,6-1,2 |
| 7 | Utan samtidig kontaktöppning | ms | ≤2 |
| 8 | Av samtidig stängning av kontakt | ms | ≤2 |

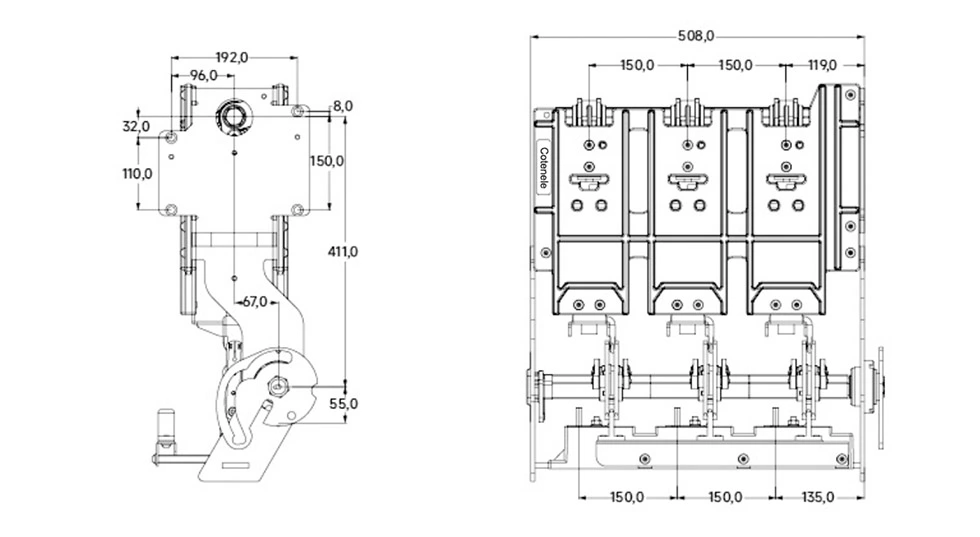

Utseende och dimension
Varför välja Cotenele?
1. Verklig tillverkningsförmåga
30 000㎡ produktionsbas i Yueqing
Fokusera på 12kV–40,5kV ställverkskomponenter
2. Beprövad ingenjörserfarenhet
Levereras till vind-, sol-, järnvägs- och utländska gruvprojekt
Verifierad prestanda i tuffa miljöer
3. Certifierat kvalitetssystem
ISO9001 / ISO14001 / ISO45001
Typprovningsrapporter från nationella laboratorier
4. Kontinuerlig FoU
3 generationer av RHSV miljöställverksteknik
Flera patenterade mönster
5. Grönt och framtidsinriktat
SF6-fria lösningar
"Green Factory" och "Green Supply Chain"-certifieringar
FAQ
1. Vilken funktion har en vakuumbrytare i 11kV ställverk?
Vacuum Circuit Breaker (VCB) ansvarar för att skydda det elektriska systemet genom att automatiskt avbryta felströmmar som kortslutningar och överbelastningar.
Det säkerställer snabb felavhjälpning och förhindrar skador på utrustning i 11kV distributionsnät.
2. Vad är den största skillnaden mellan en VCB och en frånskiljare?
En vakuumbrytare är en skyddsanordning som används för att automatiskt stänga av allvarliga felströmmar (som kortslutningsströmmar). En brytare är en kopplingsanordning utformad för att säkert skapa och bryta normala belastningsströmmar och ge en synlig isoleringspunkt för säkerheten; den kan inte på ett tillförlitligt sätt avbryta felströmmar.
3. Varför är vakuumbrytare utformade för att vara miljövänliga?
Till skillnad från tekniker för svavelhexafluoridgasisolerade kretsbrytare, använder vakuumbrytare inte växthusgaser för att släcka ljusbågar. De arbetar enligt en enkel vakuumprincip, är miljövänliga och uppfyller regulatoriska krav som förespråkar mer miljövänliga energilösningar över hela världen.
4. Kräver frånskiljare underhåll?
Ja, men nivån beror på typen. Luftisolerade frånskiljare kan kräva periodisk inspektion och kontaktrengöring. Gasisolerade material (som svavelhexafluorid) är vanligtvis "permanent förseglade" och kräver inte frekvent underhåll. Kotner erbjuder dessa två typer av produkter för att möta olika användningsbehov.
5. Kan en 11KV mellanspänningsställverk Vakuumbrytare Isolationsbrytare användas som skydd?
Standardbrytare kan inte bryta felströmmar. Men om de används i kombination med säkringar (t.ex. i kombinationsenheter med säkringar), kan de isolerande omkopplarna ge skyddsfunktion. Säkringen kommer att bryta felströmmen, och sedan kommer frånskiljarna att isolera kretsen.
6. Hur stödjer VCB tillväxten av förnybar energi?
Om sol- och vindkraftssystemen upplever betydande fluktuationer i effektuttaget och kräver frekventa växlingar, är VCB:erna lämpliga för dessa applikationer eftersom de kan hantera frekventa växlingsoperationer utan prestandaförsämring och ger snabba felrensningsmöjligheter, så detta kan säkerställa nätstabilitet.

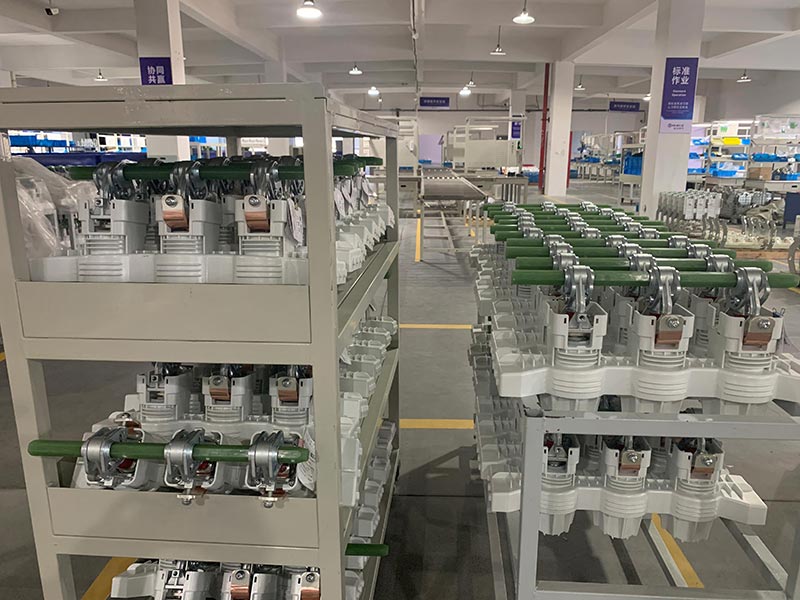

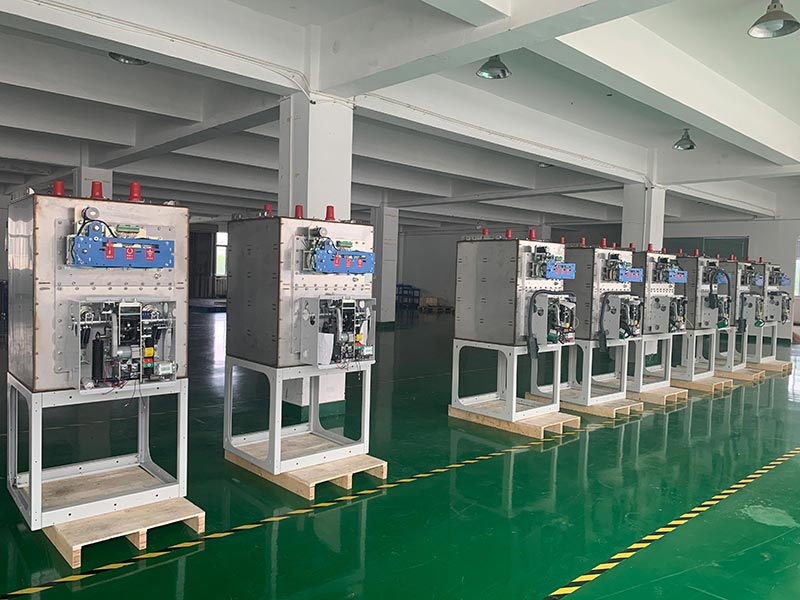

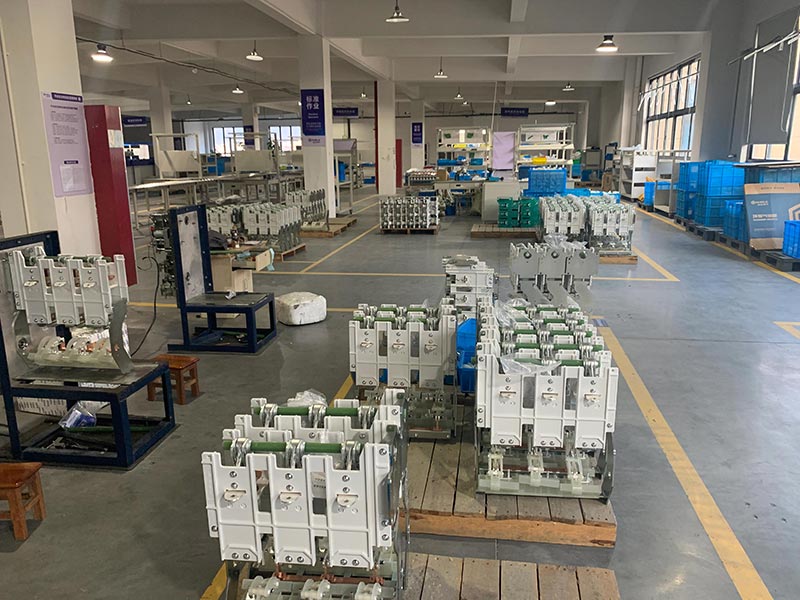

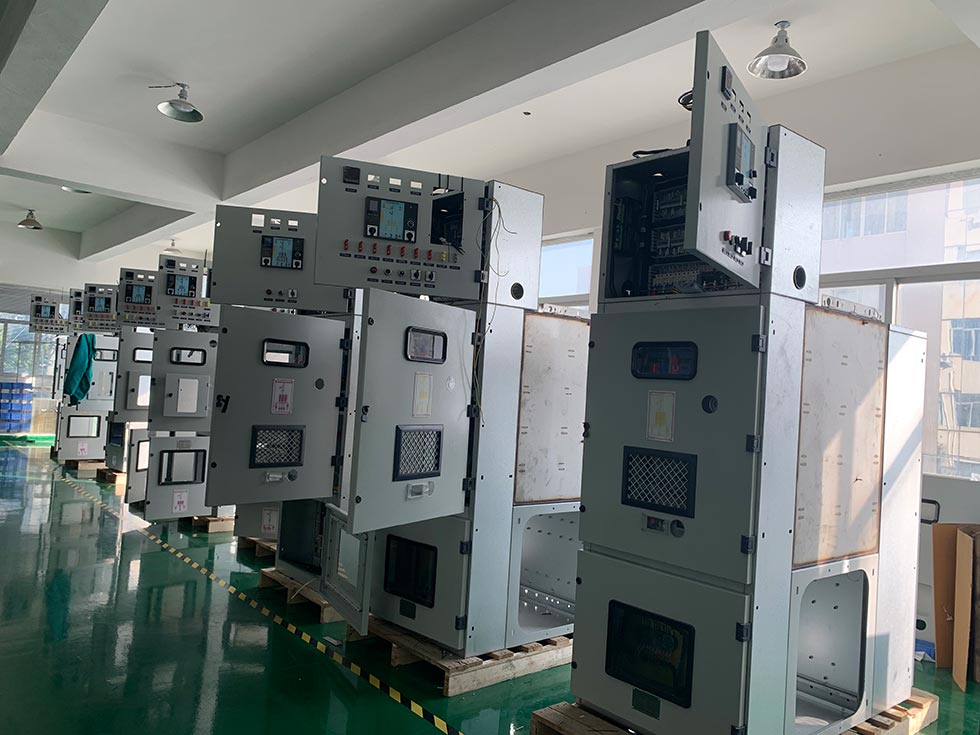

Produktionsverkstad

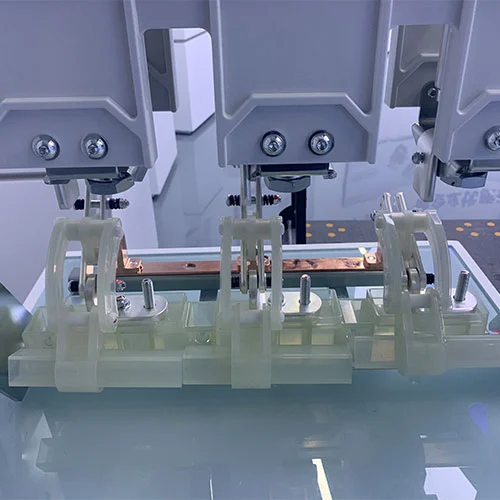

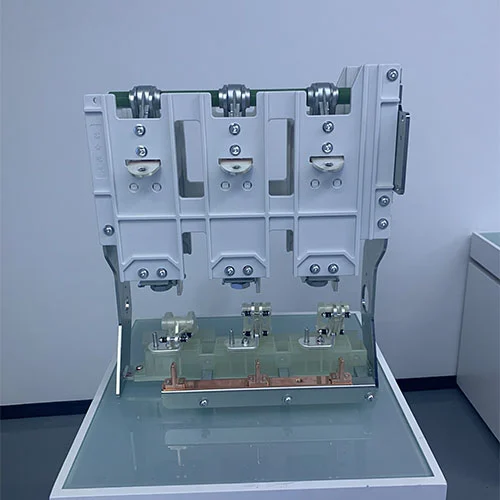

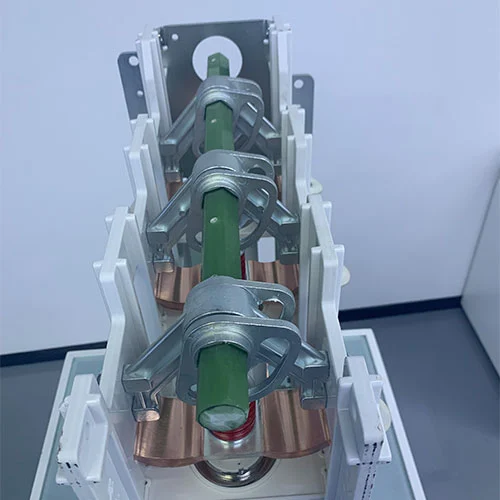

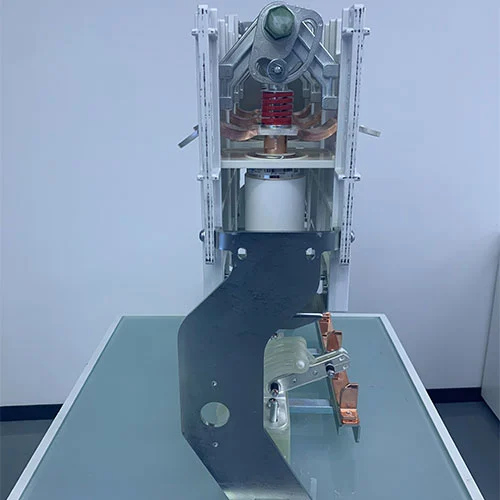

Produktutställning
