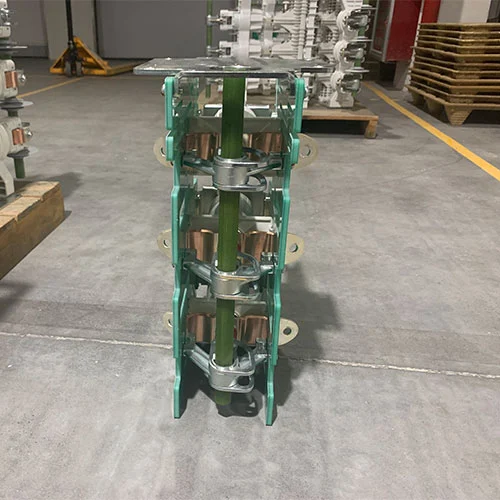

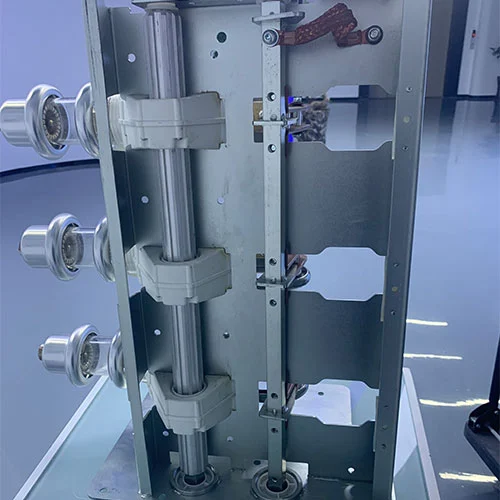

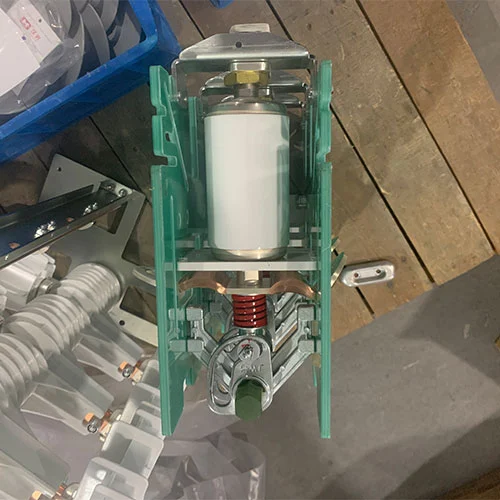

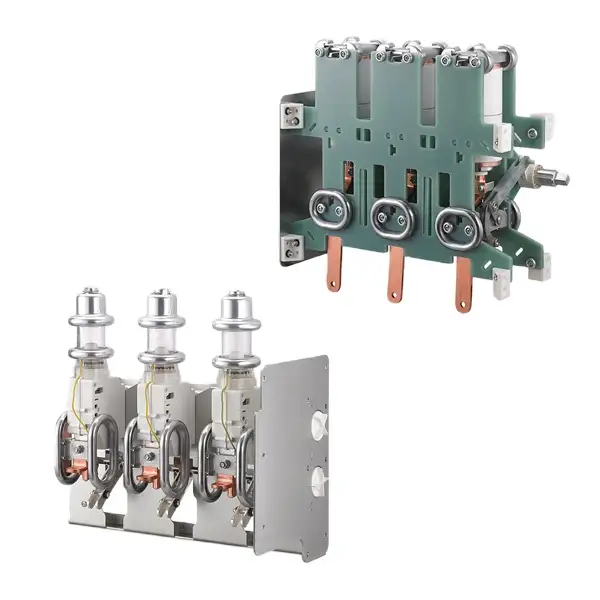

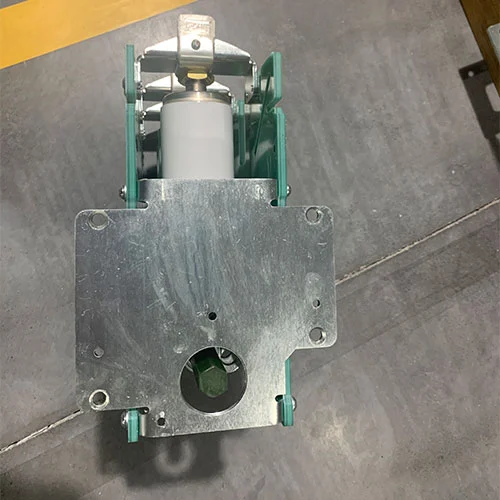

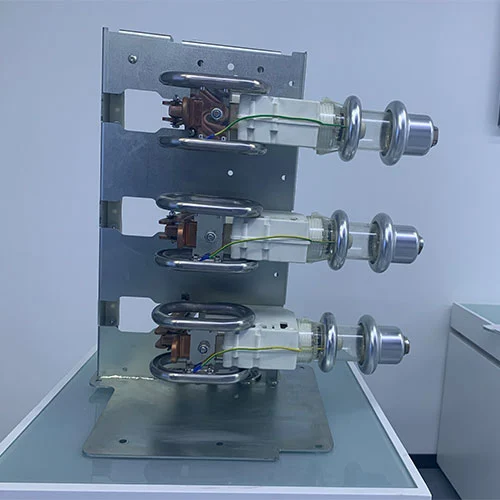

33KV vakuumbrytare med isoleringsbrytare
Som en professionell kinesisk tillverkare tillhandahåller Cotenele International Trade (Wenzhou) Co., Ltd. specialiserade lösningar för mellan-till-högspänningsställverk. Den utvalda produkten – KDV-40.5/630-20-seriens 33 kV vakuumbrytare med isoleringsbrytare – används i stor utsträckning i miljövänliga mellanspänningsställverk, ringhuvudenheter och kraftdistributionssystem. Denna integrerade enhet kombinerar en vakuumbrytare med en isoleringsbrytare, vilket erbjuder många fördelar som enkel installation och lång livslängd.
Det miljövänliga ställverket känt som "grönt" eller "SF₆-fritt" ställverk, tillgodoser detta behov av motståndskraftig och hållbar elektrisk infrastruktur genom att kombinera driftsexpertis med miljöansvar. KDV-40.5/630-20-serien 33kV vakuumbrytare med isoleringsbrytare integrerar en vakuumbrytare och frånskiljare, som erbjuder:
1. Enkel installation och minimalt underhåll
2.Lång livslängd och hög tillförlitlighet
3. Kompakt och kostnadseffektiv design
4. Miljövänlig SF₆-fri lösning
Denna produkt uppfyller kinesiska nationella standarder för högspänningsutrustning och ger robust kortslutnings- och mekanisk uthållighetsprestanda.
Viktiga fördelar
VCB korttidshållbarhet: 20kA/4s eller 25kA/3s
VCB mekanisk uthållighet: 10 000 operationer
Frånskiljare och jordningsbrytare mekanisk uthållighet: 3 000 operationer
Jordningsbrytare korttidsmotstånd: 20kA/4s.
Produktmodell
| KD | V | 40.5 | 630 | 20 |
| Företag koda |
Vakuumbrytare med mekanism | Betygsatt spänning |
Betygsatt nuvarande |
Klassad korttidstålig ström |
Vad är en vakuumbrytare?
En vakuumkretsbrytare är en nyckelkomponent i mellanspänningsställverk, designad för att säkert bryta elektrisk ström genom att släcka ljusbågen i en miljö med hög vakuum.
Hur det fungerar:När ett fel uppstår, såsom en kortslutning, separeras kontakterna inuti den förseglade vakuumbrytaren. Vakuummiljön saknar gasmolekyler för att upprätthålla ljusbågen, vilket gör att den släcks nästan omedelbart.
Fördelar:
Hög tillförlitlighet och lång livslängd
Minimalt underhållskrav
Utmärkt brytförmåga för felströmmar
Miljövänlig:Till skillnad från traditionella SF₆-brytare använder VCB inte svavelhexafluorid, en potent växthusgas, vilket gör dem till ett hållbart val för moderna ställverk.
Ansökan:VCB används i stor utsträckning i luftisolerade och gasisolerade ställverk för medelspänningskraftdistribution, inklusive industrianläggningar, transformatorstationer, tunnelbanesystem och projekt för förnybar energi.
Vad är en frånskiljare?
En brytare är en kärnkomponent som används för att ge säker, synlig isolering av en krets i mellanspänningsställverk.
Primära funktioner:
Bär och gör/bryt märklastströmmar under normala förhållanden
Bär kortslutningsströmmar under en specificerad varaktighet under felförhållanden
Integration med VCB:I kombination med en vakuumbrytare isolerar frånskiljaren fysiskt en del av kretsen efter att VCB avbryter strömmen, vilket säkerställer ett säkert isolationsgap för underhållsarbete.
Mångsidighet:Frånskiljaren är tillgänglig för luftisolerade och gasisolerade ställverk och är avgörande för säker drift, segmentering och flexibilitet hos elnätet.
Fördelar:Förbättrar driftsäkerheten, tillåter underhåll utan att strömlösa hela systemet och stödjer miljövänlig ställverksdesign.
Ansökningar
33KV vakuumkretsbrytare med isoleringsbrytare används flitigt i branscher:
| Ansökan | Beskrivning |
| Kraftproduktion och transformatorstationer | Skyddar generatorer, transformatorer och distributionsledningar |
| Industrianläggningar | Skyddar motorer och produktionslinjer |
| Kommersiell infrastruktur | Skyddar ställverk på sjukhus, datacenter, kontorskomplex |
| Förnybar energi | Ställverksskydd i vind- och solparker |
| Järnvägselektrifiering | Säkerställer säker dragkraftförsörjning |
Tekniska parametrar
| SN | Innehåll | Enhet | Teknisk Porameter |
| 1 | Huvudkretsmotstånd | uΩ | ≤60 |
| 2 | Över resor | mm | 2-3 |
| 3 | Rensning mellan öppna kontakter | mm | 11-12 |
| 4 | Kontakt Bounce Duration vid stängning | ms | ≤2 |
| 5 | Genomsnittlig öppningshastighet | m/s | 1-1,6 |
| 6 | Genomsnittlig stängningshastighet | m/s | 0,6-1,1 |
| 7 | Utan samtidig kontaktöppning | ms | ≤2 |
| 8 | Av samtidig stängning av kontakt | ms | ≤2 |

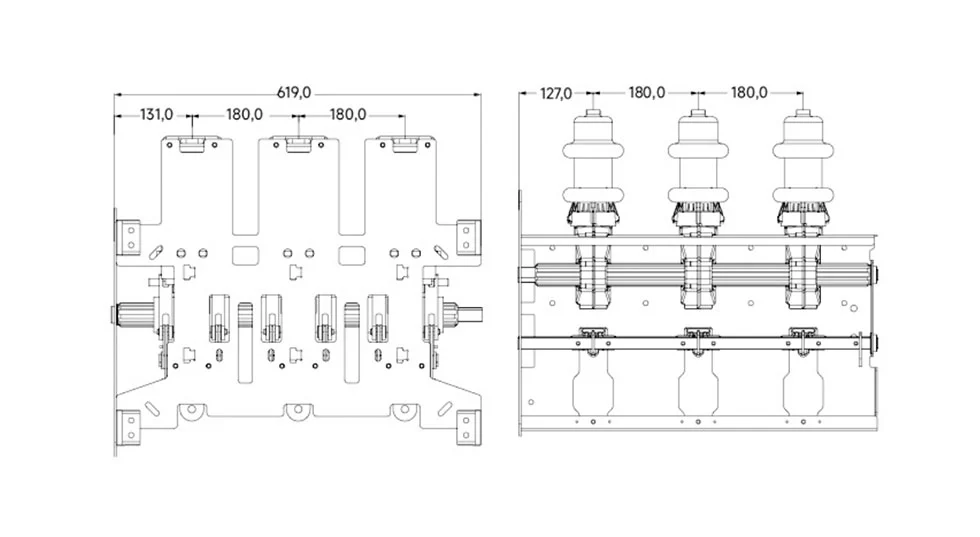

Utseende och dimension
FAQ
F1: Varför är vakuumbrytaren mer miljövänlig än de traditionella vanliga brytarna?
Den största fördelen för miljövänliga vakuumbrytare är deras ljusbågsdämpande medium. Vakuumbrytaren arbetar med ett högt vakuum, vilket eliminerar risken för SF₆-utsläpp, men de vanliga brytarna använder SF₆-gas, ett ämne med extremt hög global uppvärmningspotential.
F2: I en integrerad enhet, vilken enhet fungerar först under en avstängning?
S: Vakuumbrytaren fungerar alltid först för att säkert avbryta strömmen, oavsett om det är under belastning eller fel. Först efter att VCB har öppnat kretsen bör frånskiljaren användas för att ge synlig fysisk isolering.
F3: Kan en frånskiljare bryta en felström?
S: Nej. En frånskiljare är inte konstruerad för att bryta felströmmar. Dess roll är att tillhandahålla isolering på en strömlös krets. Felavbrott måste alltid utföras av den dedikerade strömbrytaren.
F4: Vilka är de största fördelarna med att använda en VCB i frekventa växlingsapplikationer?
S: Vakuumbrytarna har utmärkt livslängd för elektrisk och mekanisk drift. Deras vakuumbågsavbrott orsakar minimal kontakterosion, vilket gör att de kan hantera frekventa växlingsoperationer - vanliga vid industri- eller kondensatorkopplingar - med hög tillförlitlighet och minimalt underhåll.
F5: Vad är skillnaden för de luftisolerade och de gasisolerade frånskiljarna?
S: De luftisolerade frånskiljarna använder luft som isoleringsmedium och är vanliga för olika miljövänliga ställverk och ringhuvudenheter inomhus med medelspänning. Gasisolerade frånskiljare använder vanligtvis en gas som SF₆ som isoleringsmedium, monterade i en förseglad kammare, deras storlek är mycket kompakt.
F6: Hur fungerar vakuumbrytaren i en VCB?
S: När kontakter separeras bildas en ljusbåge av joniserad metallånga. I vakuumet kondenserar denna ånga snabbt tillbaka till kontaktytorna eftersom det inte finns några gasmolekyler för att upprätthålla ljusbågen. Detta leder till extremt snabb bågsläckning, vanligtvis inom den första strömnollgenomgången.
F7: Är dessa kombinerade lösningar lämpliga för smarta nättillämpningar?
A: Absolut. Moderna VCB:er och motordrivna frånskiljare kan utrustas med sensorer och intelligenta elektroniska enheter.
Dessa elektroniska enheter kan fjärrstyra, tillståndsövervakning och sömlös integration i automatiserade smarta nätsystem, dessa funktioner kan förbättra elnätets stabilitet och hantering.
F8: Vilka nyckelspecifikationer ska jag kontrollera när jag väljer en 33kV vakuumbrytare med isoleringsbrytare för ett projekt?
S: Kritiska parametrar inkluderar systemspänningen och strömmärkena, VCB:s kortslutningsavbrottskapacitet, den mekaniska uthålligheten (antal operationer) för båda enheterna, typen av manövermekanism (fjäder, motor) och det isoleringsmedium (luft eller gas) som krävs för att frånskiljaren ska uppfylla miljö- och rymdmål.

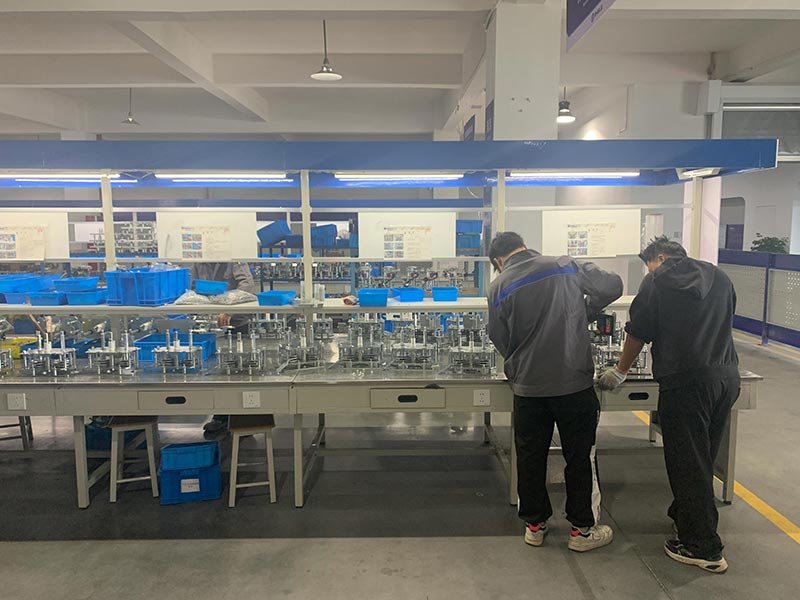

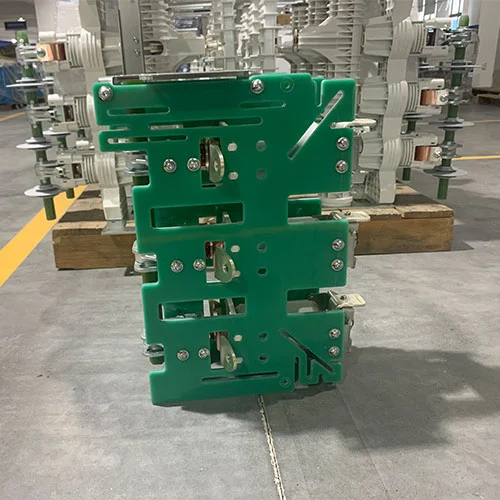

Produktionsverkstad

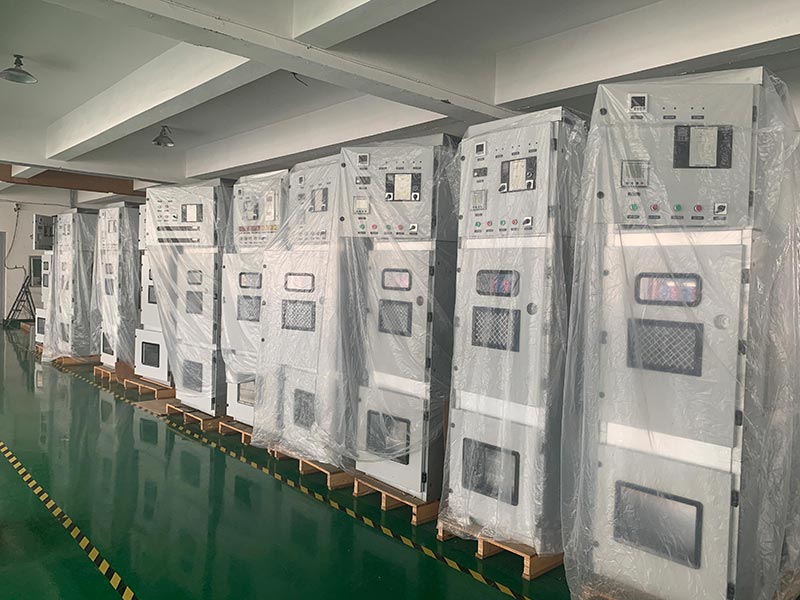

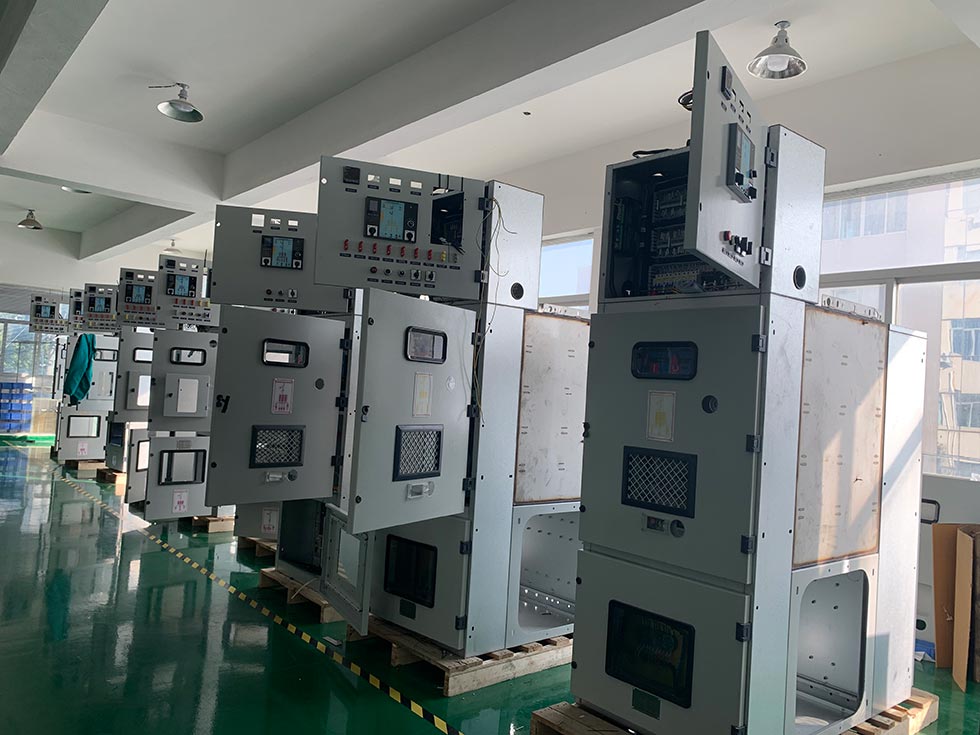

Produktutställning
