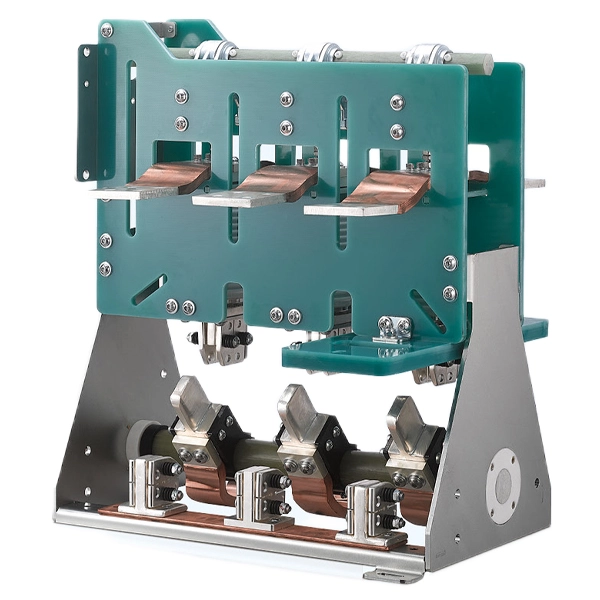

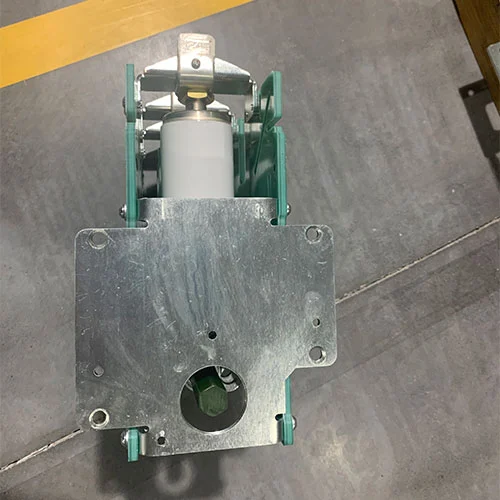

11KV Ring Huvudenhet strömbrytare Isolatorbrytare

Eftersom Cotenele KDV-12D/1250-25 serie 11kv mellanspänningsvakuumbrytare integrerade med frånskiljare är kärnkomponenterna i RMU:er och miljövänliga ställverk, är de avgörande för att säkerställa elektrisk tillförlitlighet i moderna kraftsystem.

VCB är den primära skyddsanordningen som kan avbryta fel i kraftutrustningen för att förhindra omfattande fel, men frånskiljaren tillhandahåller ett synligt och säkert sätt att isolera en del av kretsen för underhåll.

Kombinationen av dessa två komponenter kan öka säkerheten, spara utrymme och optimera prestandan hos mellanspänningsnätverk för kraftdistribution som industrianläggningar, transformatorstationer och förnybara energisystem.

Modell

Hur fungerar vakuumbrytare?

En 11kV ringhuvudenhetskretsbrytare isolatorbrytare är en omkopplingsenhet som använder vakuum som ljusbågssläckningsmedium för att avbryta strömmen.

Kärnprincip

Inuti en förseglad vakuumbrytare finns fasta och rörliga kontakter. Under normala förhållanden förblir dessa kontakter stängda, vilket tillåter ström att flyta.

Felavbrott

När ett fel (som en kortslutning) uppstår drar manövermekanismen isär kontakterna. När de separerar kontakterna på grund av joniserade metallångor kommer det att bilda en elektrisk ljusbåge

Bågsläckning

I ett vakuum finns det inga gaser för att upprätthålla ljusbågen. De metalliska ångorna, plasman och ljusbågen sprids snabbt och kondenseras tillbaka till kontaktytorna. Eftersom den dielektriska styrkan återställs nästan omedelbart, släcks ljusbågen inom den första ström noll, vilket säkert isolerar felet.

VCB vs frånskiljare

Though often used in tandem, VCBs and switch disconnectors serve distinct purposes in an power distribution network.

Vilka är fördelarna med denna manövermekanism?

Att använda en 11kV ringhuvudenhetskretsbrytare isolatorbrytare i ett mellanspänningsställverk eller medelspänningsringhuvudenhet kan ge betydande fördelar:

Förbättrad underhållssäkerhet

Brytarfrånskiljaren ger ett synligt isolerande gap. De kan öppna frånskiljaren innan den tekniska operatören arbetar på en krets för att avbryta strömförsörjningen på nedströmssidan av VCB, vilket garanterar säkerheten.

Utrymme och kostnadseffektivitet

Det är vanligt att integrera frånskiljaren med vakuumbrytaren i en modern mellanspänningsställverkspanel, vilket kan minska det fysiska fotavtrycket jämfört med att installera två separata, fristående enheter. Detta är avgörande för utrymmesbegränsade kommersiella byggnader och kompakta transformatorstationer (CSS).

Överlägsen skyddskoordination

VCB hanterar automatiskt avbrott av farliga felströmmar, medan frånskiljaren hanterar manuell växling av laster. Denna design kan förlänga vakuumbrytarens livslängd eftersom VCB inte slits ut av frekvent belastningsväxling.

Mångsidighet i nätverksdesign

Denna kombinationslösning för vakuumbrytare och frånskiljare kan skapa ett robust och flexibelt kraftfördelningsnät såsom en luftisolerad frånskiljare kan kombineras med säkringar för transformatorskydd, medan VCB hanterar det huvudsakliga inkommande skyddet.

Tekniska parametrar

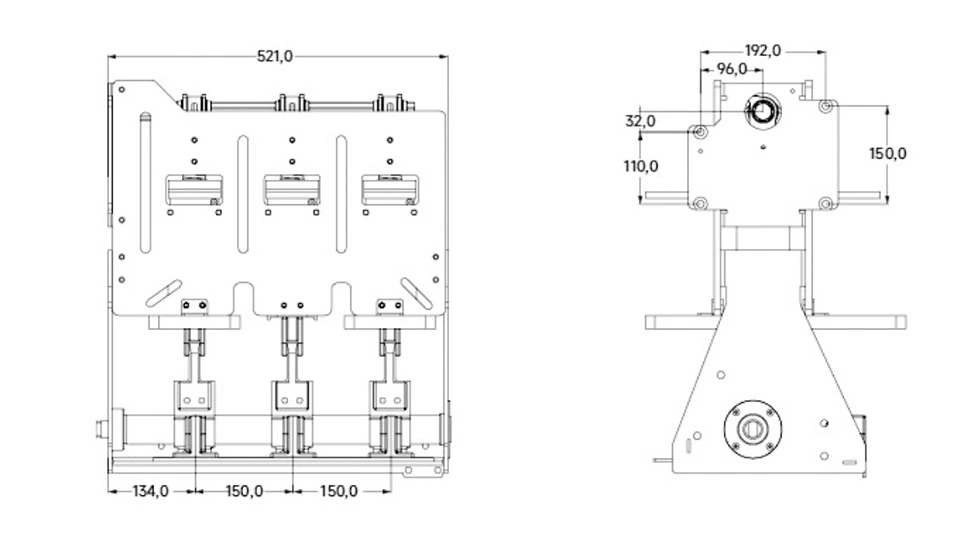

Utseende och dimension

FAQ

F1: Hur köper du dina produkter?

S: Du kan kontakta vår webbtjänst eller skicka e-postmeddelandet till oss och berätta för oss de tekniska parametrarna för ditt projekt eller skicka oss de tekniska dokumenten, vi skickar dig det bra priset baserat på din projektinformation, om du accepterade priset kan vi underteckna kontraktet. nedan är kontaktinformationen:
Eric: telefon/whatsapp/wechat:+86 18662318620
E-post: info@cotenele.com

F2: Vad är priset för en 11KV-ringhuvudenhetskretsbrytare?

S: Detta beror på de specifika kraven för ditt projekt, men var säker på att vi kommer att erbjuda dig det bästa priset och rabatten baserat på den specifika situationen för din beställning. Kontakta oss omgående om du har det relevanta projektet.

F3: Är du en tillverkare eller en fabrik?

S: Vi är en tillverkare som har en självägd fabrik som täcker en yta på över 30 000 kvadratmeter. Contenele International Trading Co., Ltd. är ett internationellt handelsföretag etablerat för att underlätta import och export av varor.

F4: Vilka länder och regioner exporteras dina produkter huvudsakligen till?

S: Våra produkter säljs i över 50 länder och regioner över hela världen, inklusive Ryssland, Europa, Afrika och Mellanöstern.

F5: Hur är kvaliteten på dina produkter?

S: Hittills har vår fabrik mer än 10 års erfarenhet av att producera och utveckla 12kv-40,5kv vakuumbrytare, isoleringsbrytare, lastbrytare och manövermekanismer. Vi har tillhandahållit över hundratusentals kärnkomponenter för de uppblåsbara skåpen och miljöskyddsskåpen hos State Grid och inhemska och utländska kunder. Fabriken har godkänt ISO9001-certifiering av kvalitetsledningssystem, ISO14001-certifiering av miljöledningssystem och ISO18001-certifiering av ledningssystem för arbetsmiljö och säkerhet.

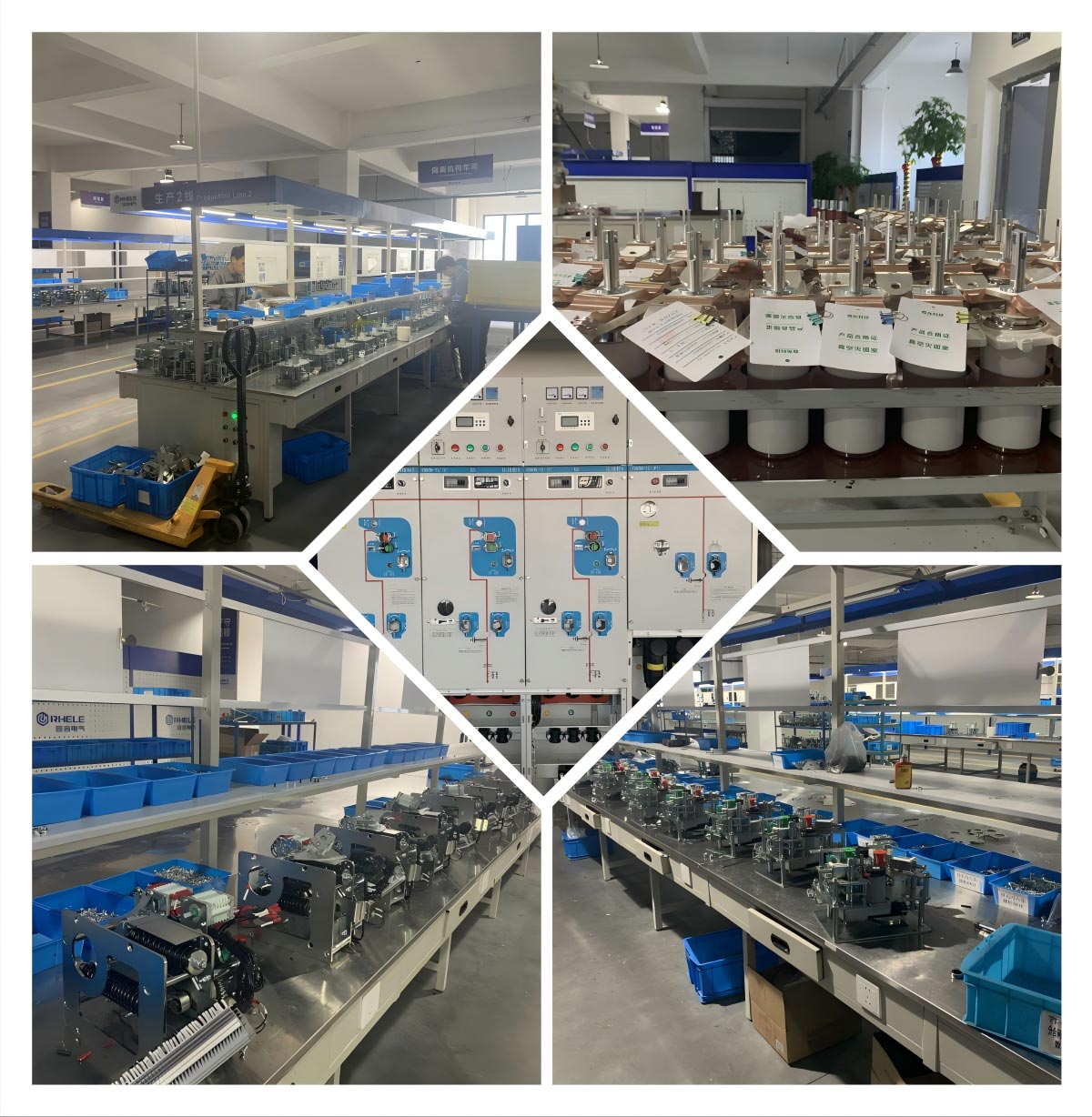

Produktutställning
