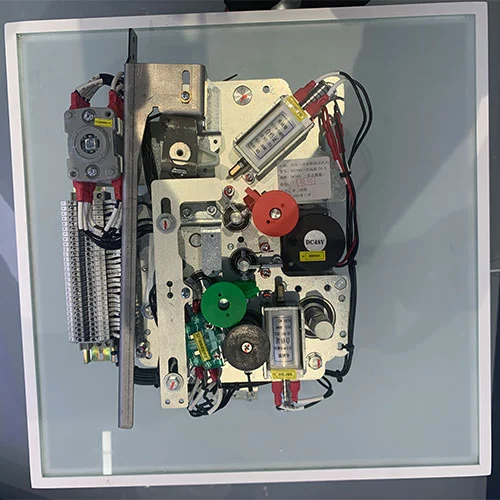

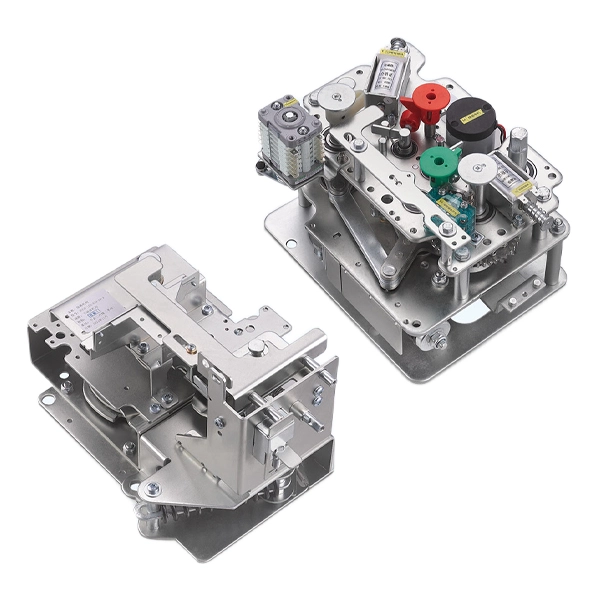

11KV elektrisk manövreringsmekanism för strömbrytare

Den elektriska driftmekanismen på 11 KV för brytare från brytare är ett kombinerat drivsystem som används i mellanspänningsställverk för att styra båda:

Strömbrytare (belastning och felavbrott)

Isoleringsbrytares funktion (säker synlig isolering)

Den fungerar som ställverkets kärnutförandeenhet och säkerställer noggranna, säkra och samordnade växlingsoperationer.

Ansökan

Den elektriska driftmekanismen på 11 KV för brytare från brytare används ofta i:

Eldistributionsnät

Ringhuvudenheter (RMU)

Gasisolerade ställverk (GIS / C-GIS)

Vind- och solenergiprojekt

Järnvägs- och tunnelbanesystem

Kraftsystem för industri och gruvdrift

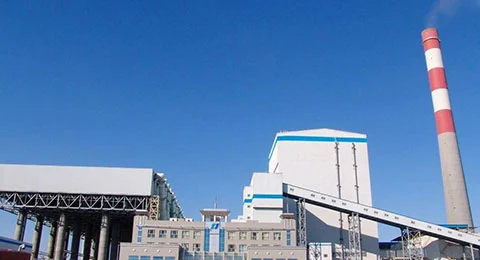

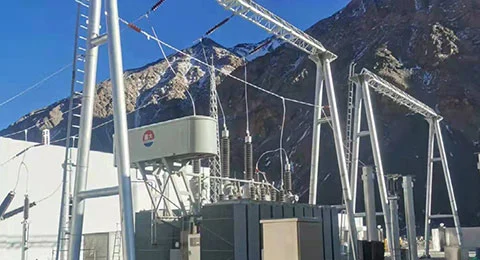

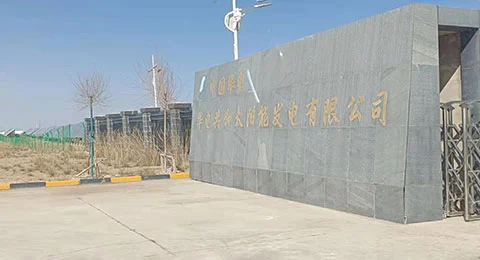

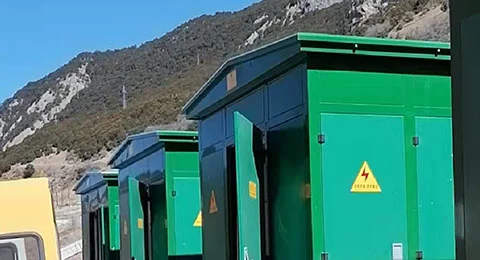

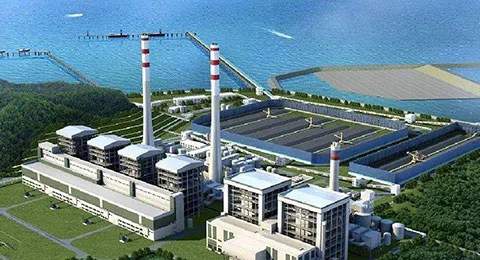

Projektfall

Cotenele-mekanismer har använts i:

110kV transformatorstationsprojekt

CR Power Offshore Wind Power Project

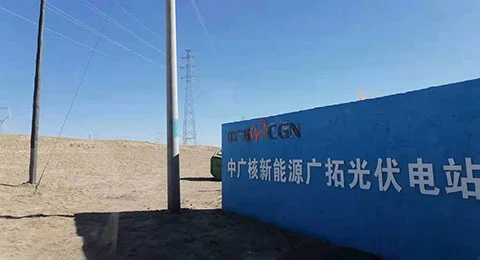

Qinghai 1600MW solcellsbas

Sichuan-Tibets järnvägskraftsystem

Tadzjikistan 110kV transformatorstationsutbyggnad

Modell och mening

Vad är en effektbrytares manövermekanism?

En strömbrytares manövermekanism är ett mekaniskt manöversystem som används för att öppna och stänga strömbrytarens kontakter genom att skapa, lagra och frigöra energi. Denna funktionsmekanisms primära funktion är att säkerställa snabb respons på elektriska fel som kortslutningar och överströmsförhållanden, snabbt isolera berörda sektioner för att förhindra systemskador.

Manövermekanismer måste alltid kunna lösa ut brytaren, oavsett yttre förhållanden. Baserat på kraftkraven kan brytare ha antingen individuella mekanismer per fas eller en enda mekanism som arbetar alla tre faserna samtidigt. Mekanismen består av tre väsentliga delsystem: energilagringsmediet, manöverkretsen och förreglingssystem.

Det finns flera olika manövermekanismer

Fjädermekanismen använder fjädrar för att lagra den mekaniska energin. Normalt laddar elmotorn stängningsfjädern, som är säkrad i ett komprimerat tillstånd med en låsmekanism. När en stängningssignal tas emot kommer spärren att släppa, vilket gör att fjädern kan driva kontakterna för att stänga medan utlösningsfjädern laddas. Stängningsfjädern kommer att laddas igen för efterföljande operationer omedelbart.

Den hydrauliska enheten använder trycksatt gas för att styra oljeflödet och driva vevstaken som är ansluten till strömbrytaren. Pneumatiska system använder tryckluft som sin energikälla, medan magnetiska enheter använder elektromagnetiska spolar eller elektromagneter, vars spänning ökar med ökningen av strömmen. Vissa konstruktioner kombinerar elektromagnetisk kraft med fjäderhjälp.

2005 års CIGRE-strömbrytarundersökning betonade den avgörande betydelsen av driftenheter, som fann att 70 % av komponentfel var relaterade till driftsenheter, och över 50 % av större strömbrytarfel orsakades också av detta.

Vad är en funktionsmekanism för isoleringsbrytare?

En frånskiljare (även känd som en isoleringsbrytare) är kärnkomponenten i en medelspänningsringhuvudenhet. Denna typ av brytare kan ge synlig isolering av elektriska kretsar för underhålls- och säkerhetsändamål. Frånskiljarna är annorlunda med strömbrytare, frånskiljare är inte konstruerade för att bryta lastströmmar eller felströmmar, utan fungerar när kretsen redan är strömlös.

Frånskiljarens manövermekanismer omvandlar manuell eller motoriserad ingång till den exakta mekaniska rörelse som krävs för att öppna eller stänga huvudkontakterna. Huvuddragen hos dessa brytares manövermekanismer är att deras arbetshastigheter är lägre än strömbrytarens manövermekanismer och ger den synliga kontaktpositionen.

Moderna frånskiljningsmekanismer innehåller ofta

Multi-motion kinematik:Många konstruktioner använder sammansatta rörelser där huvudbladet först sänks till horisontellt läge innan det roterar för att applicera kontakttryck vid både gångjärns- och käftändarna. Denna kontaktkonstruktion med "omvänd loop" klarar höga kortslutningsströmmar.

Oberoende manuell drift:Avancerade mekanismer tillåter manuell manövrering på både fram- och sida utan att kräva ytterligare utrustning. Kamhjulskonstruktioner med motsatta utsprång möjliggör smidig drift oavsett förarens hastighet, vilket säkerställer konsekvent mekanisk prestanda.

Positionsindikering:Hjälpkontakter i drivmekanismen ger fjärrlägesindikering, väsentligt för moderna övervakningssystem.

Frånskiljarmekanismer kan konfigureras för enpolig eller trepolig drift, med kopplingsstänger som förbinder polerna när en enda drivenhet används. Ramen, vanligtvis varmgalvaniserat stål, monterar isolatorerna och de roterande elementen, vilket säkerställer långvarig hållbarhet.

Funktioner hos kombinerade kretsbrytare och frånskiljarmekanismer

I det moderna eldistributionsnätet är kombinationen av effektbrytare och frånskiljare manövermekanismer för mellanspännings-RMU och miljövänliga ställverk en vanlig teknik. 11KV elektrisk driftmekanism för brytare isoleringsbrytare för miljövänliga ställverk som tillverkas av Cotenele och erbjuder flera utmärkande egenskaper:

Integrerade kinematiska sekvenser:Kombinerade mekanismer koordinerar tidpunkten mellan brytarens funktion och frånskiljarens rörelse. Under öppningsoperationer kommer frånskiljarens kontakter att separeras efter att ljusbågsavbrottet är klart, medan stängningsoperationer verifierar korrekt inriktning innan huvudkontakten stängs.

Kompakt mekanisk förregling:Integrerade konstruktioner har inbyggda förreglingar som förhindrar felaktiga driftssekvenser. Till exempel kan mekanismen förhindra frånskiljarens funktion medan brytaren bär ström, eller blockera återslutning tills isoleringen är fullständig. Detta uppfyller "fem-prevention"-kraven för distributionssystem.

Fjäderbaserad energilagring:Många kombinerade mekanismer använder dragfjädrar som arbetar över mittpunkter för att kontrollera stängningsåtgärder, medan tryckfjädrar hanterar öppningsenergin. Denna konfigurations mekaniska livslängd kan överstiga 10 000 cykler. Principen om lagrad energi kan säkerställa att driftshastigheten för driftmekanismen förblir oberoende av operatörens agerande, vilket säkerställer konsekvent prestanda för felavbrott.

Återstängningsförmåga:Modern kombination av strömbrytarnas och frånskiljarnas manövermekanismer stödjer automatiska återstängningssekvenser. Båda dessa två komponenters manövermekanism lagrar tillräckligt med energi för stäng-öppna-stäng-operationer utan att behöva mellanliggande laddning.

Utrymmesoptimering:Kombinationen av dessa två manövermekanismer är lämplig för den kompakta storleken RMU. Till exempel är Contenele RMU:s bredd 375 mm, dessa konfigurationer ger betydande utrymmesbesparingar jämfört med andra tillverkares produkter, är lämplig för installation i stadsmiljöer med begränsad utrymme.

Överensstämmelse med internationella standarder:Kombinerade mekanismer för dessa två brytarmanövermekanismer överensstämmer med standarderna inklusive GB1984-2014 för högspänningsväxelströmsbrytare och GB/T 1985-2023 för frånskiljare och jordningsbrytare.

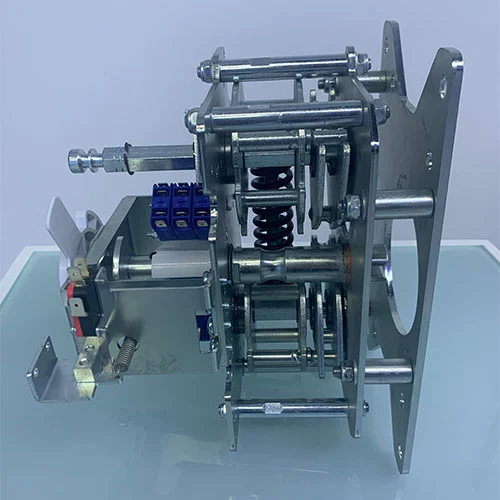

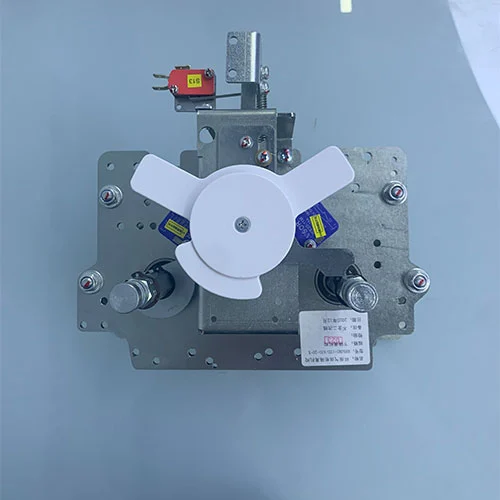

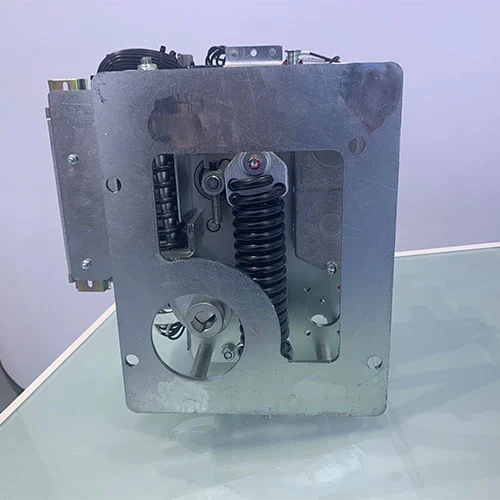

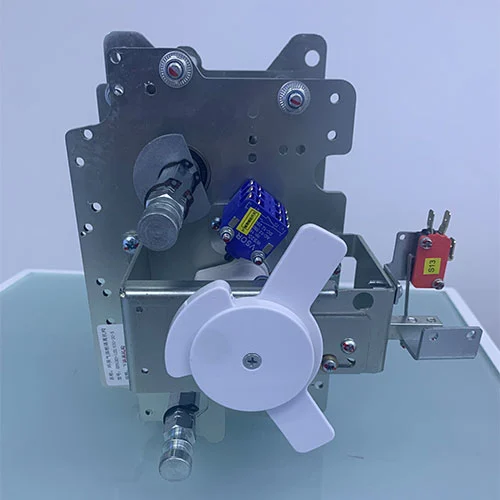

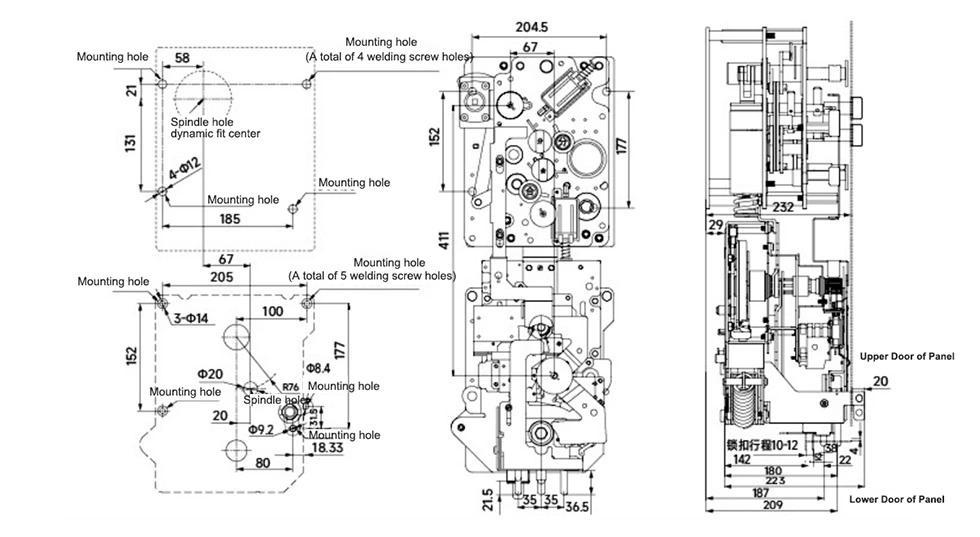

Utseende och mått

Om oss

Cotenele International Trade (Wenzhou) Co., Ltd:

30 000㎡ tillverkningsbas

Fokusera på 12kV–40,5kV ställverkskärnkomponenter

ISO9001 / ISO14001 / ISO45001 certifierad

Erkänd som Green Factory (2025)

Frakt och transport

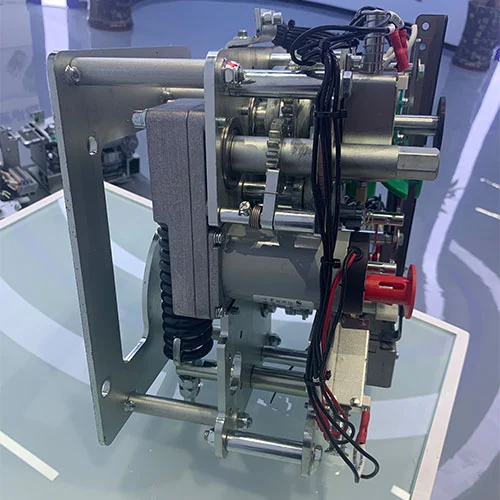

Produktutställning
