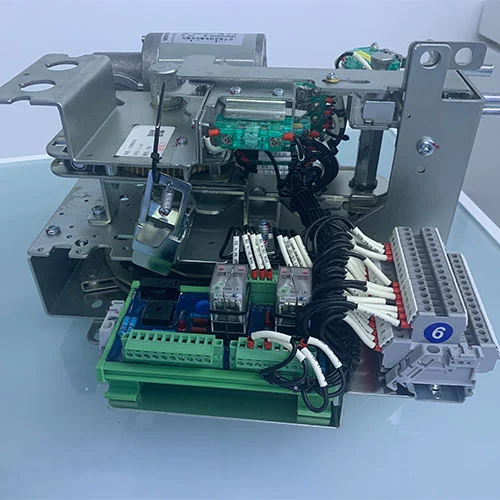

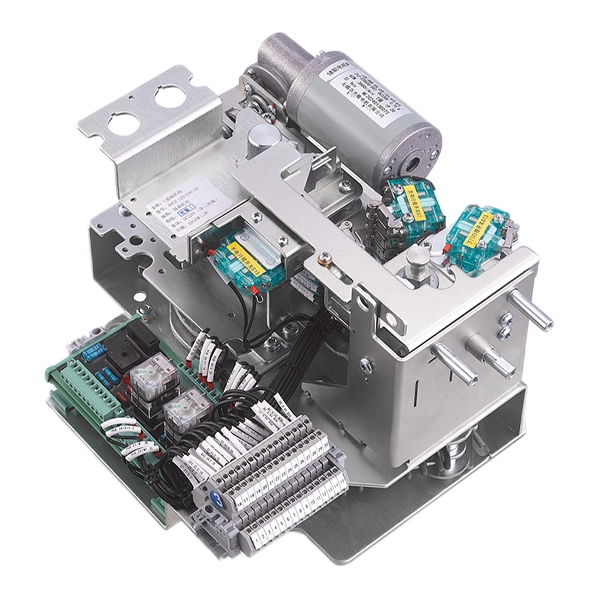

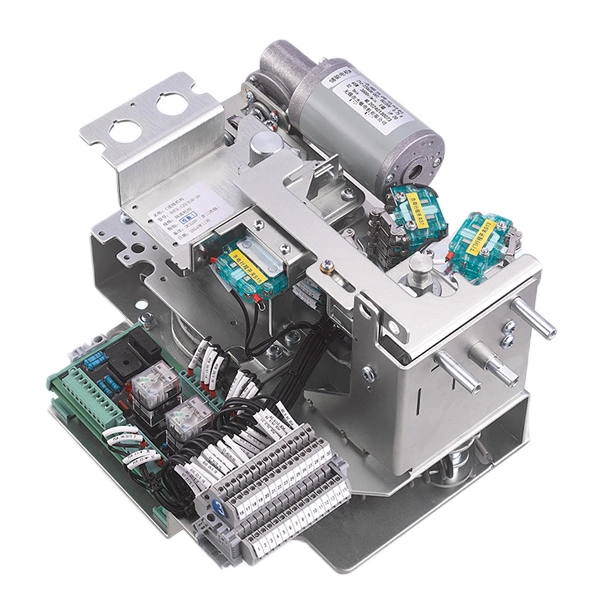

22KV mellanspänningsställverk elektrisk mekanism

I moderna medelspänningsnätverk för kraftdistribution används ringhuvudenheter (RMU) i stor utsträckning för att tillhandahålla högtillgänglig och pålitlig strömförsörjning. En av nyckelkomponenterna i en RMU är dess effektbrytare, som måste kunna utföra stängnings- och öppningsoperationer snabbt och säkert.

Den elektriska mekanismen för 22kV mellanspänningsställverk är designad specifikt för inkommande kretsapplikationer av gasisolerade eller luftisolerade RMU:er. Det är en energilagringsmekanism som använder två oberoende fjädersystem: en dragfjäder för stängning och en tryckfjäder för öppning.

Stängningsfjädern lagrar energi genom att vrida ett handtag (manuellt) eller genom att drivas av en motor; när stängningsspärren utlöses frigör fjädern omedelbart energin.

Under stängningsoperationen lagrar öppningsfjädern samtidigt energi och förblir sedan i ett standbyläge, redo att svara på efterföljande öppningskommandon.

Nyckelfunktioner inkluderar

Både av manuell och elektrisk drift för laddning och utlösning.

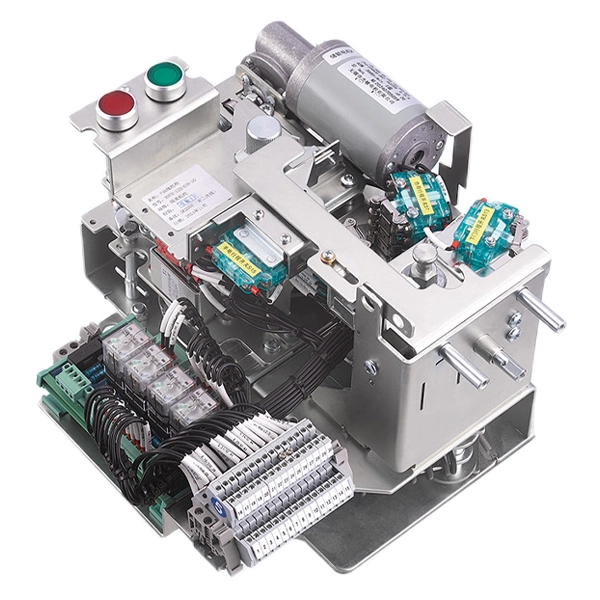

Separata knappar med skyddskåpor monterade på panelen, förhindrar inträngning av damm och oavsiktlig användning.

Förreglingsförmåga i kombination med en isolatormekanism, vilket säkerställer säker sekvenskontroll.

Automatisk återstängningsfunktion (vid behov) och antipumpningslogik för att undvika flera operationer.

Produkten överensstämmer med den relevanta standarden GB 1984-2014 (växelströmsbrytare för hög spänning) och GB/T 1985-2023 (växelströmsfrånskiljare för hög spänning och jordningsbrytare).

Modell

Vilka är arbetsprinciperna och arbetsmekanismerna för denna organisation?

Arbetsprincipen för 22KV mellanspänningsställverks elektriska mekanism är enligt lagring och snabb frisättning av mekanisk energi.

Energilagring (laddning)

Manuell laddning: Ett dedikerat handtag sätts in i laddningsaxeln som finns i den nedre högra delen av mekanismen. Genom att vrida handtaget medurs vrids axeln, vilket spänner stängningsfjädern via ett kugg- eller kamsystem. När fjädern passerar "övercentrum"-punkten låses den i laddat läge, åtföljt av ett hörbart "klick" och en visuell indikator (t.ex. en roterande axel som aktiverar en mikrobrytare).

Elektrisk laddning: När styrspänning läggs på driver elmotorn automatiskt laddningsmekanismen tills stängningsfjädern är helt spänd. Vid den tidpunkten avbryts motorkretsen av en mikrobrytare och fjädern förblir spärrad, redo att stängas.

Avslutande operation

Manuell stängning: Genom att trycka på den gröna knappen (skyddad av ett genomskinligt lock på panelen) frigörs stängningsspärren mekaniskt. Spännfjädern frigör snabbt energi, driver spindeln att rotera och flyttar strömbrytarens kontakter till stängt läge. Samtidigt kommer denna åtgärd att komprimera öppningsfjädern och lagra energi för nästa öppning.

Elektrisk stängning: Aktivering av stängningsspolen (solenoid) drar en armatur som släpper stängningsspärren, vilket ger samma mekaniska verkan som manuell stängning. Efter stängning kan mekanismen omedelbart börja ladda om stängningsfjädern (om automatisk återstängning är konfigurerad), men en förregling förhindrar en andra stängning tills brytaren har öppnats och de rätta villkoren är uppfyllda.

Öppningsoperation

Manuell öppning: Genom att trycka på den röda knappen frigörs öppningsspärren. Kompressionen av ställdonet öppnar fjäderförlängningen och driver manövermekanismen för att separera kontakterna.

Elektrisk öppning: aktivera öppningsspolen (elektromagnet) på manövermekanismen, aktivera öppningslåset, släpp öppningsfjädern och koppla bort strömbrytarens krets.

Denna manövermekanism har en mekanisk spärranordning som förhindrar uppkomsten av samtidiga stängnings- och öppningskommandon och säkerställer även att isoleringsbrytaren (om sådan finns) är i rätt läge innan strömbrytaren kan aktiveras.

Driftinstruktioner

Preliminära kontroller

Se till att mekanismen är korrekt monterad på ställverket och att alla sekundära ledningar (för elektrisk drift) är korrekta och säkra.

Kontrollera att de panelmonterade knapparna (grön för stängning, röd för öppen) är försedda med sina skyddskåpor och att funktionsindikatorerna (t.ex. "laddade/urladdade") är synliga.

Laddning (energilagring)

Manuell: Sätt in manöverhandtaget i laddningsuttaget (nedre höger sida). Vrid medurs stadigt tills ett tydligt "klick" hörs och laddningsindikatorn visar "laddat". Ta bort handtaget.

Elektrisk: Anslut kontrollkraften till mekanismen. Motorn går automatiskt tills fjädern är fulladdad och stannar. Kontrollera sedan att indikatorlampan för "laddat" lyser.

Stänga effektbrytaren

Manuell: Lyft den gröna knappens skyddskåpa och tryck fast den. Brytaren ska stängas och "stängd" positionsindikatorn ska visas. Öppningsfjädern laddas nu automatiskt.

Elektriskt: Skicka ett stängningskommando (t.ex. från en fjärrkontroll eller skyddsrelä) till stängningsspolen. Brytaren stängs; verifiera positionsindikeringen.

Öppna strömbrytaren

Manuell: Lyft den röda knappens skyddskåpa och tryck fast den. Brytaren öppnas; bekräfta indikationen "öppen".

Elektrisk: Skicka ett öppningskommando till öppningsspolen. Brytaren öppnas.

Efter operation

Efter en stängningsoperation kan mekanismen automatiskt ladda om stängningsfjädern om motortillförseln finns. Detta förbereder brytaren för en efterföljande stängning-öppen-cykel.

Observera alltid statusindikatorerna och respektera eventuella förreglingsvillkor (t.ex. isolatorläge) innan du använder maskinen.

Den fjädermanövrerade mekanismen ger en robust, pålitlig och säker styrning för strömbrytare i RMU inkommande ledningar. denna 22KV mellanspänningsställverks elektriska mekanism

kombination av drag- och tryckfjädrar, manuell och elektrisk drift och inbyggda förreglingar uppfyller kraven i moderna distributionsnät. Denna mekanisms mekaniska livslängd är över 10 000 operationer och uppfyller internationella standarder, vilket kan säkerställa långsiktig prestanda och driftsäkerhet.

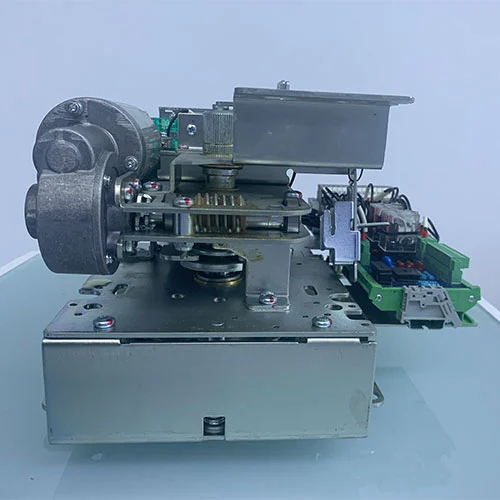

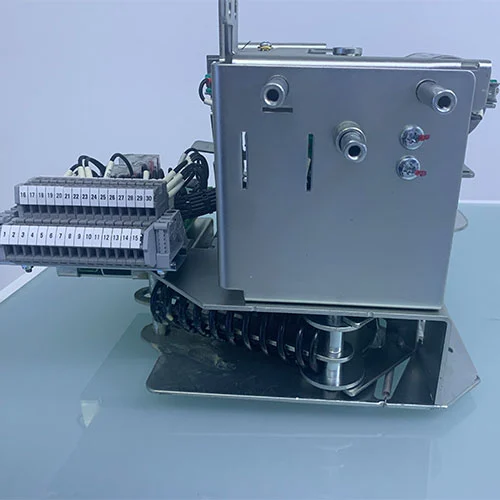

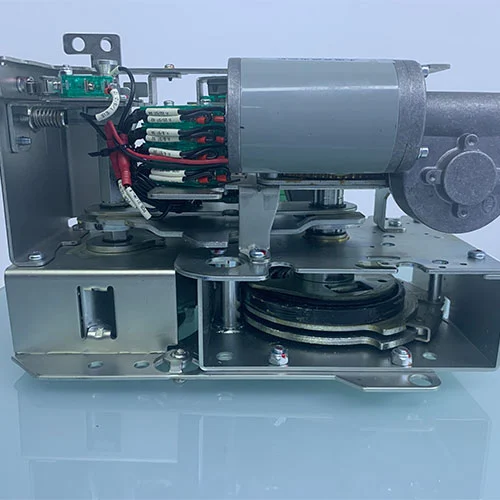

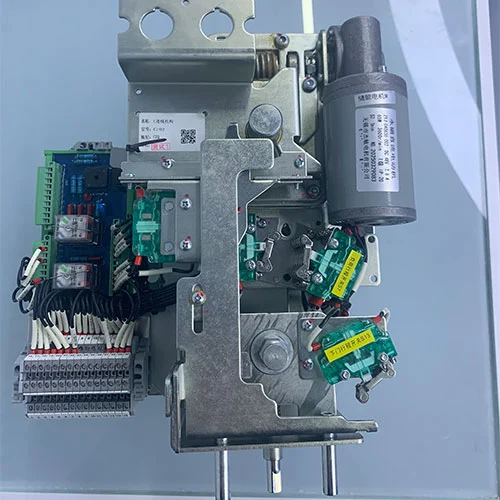

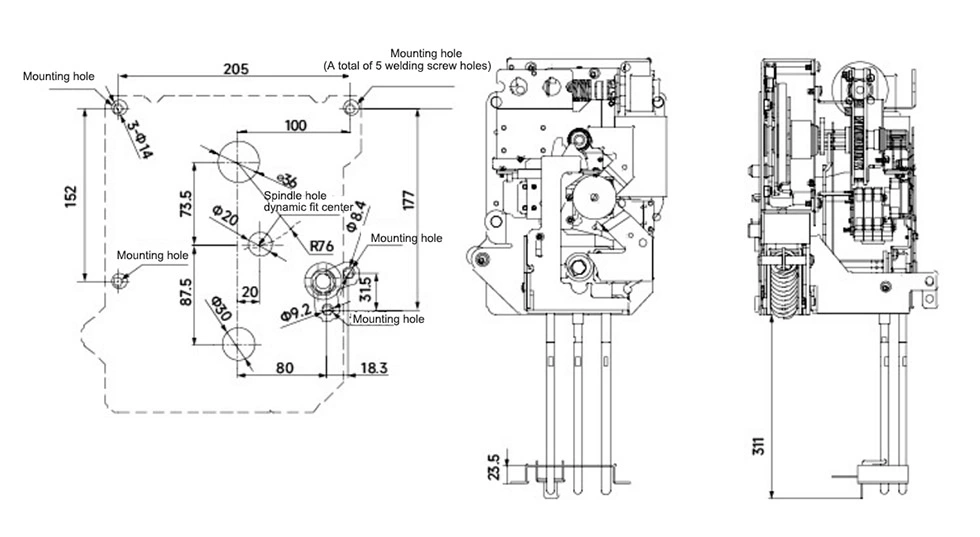

Utseende och mått

Ansökningar

Mellanspännings RMU, GIS och AIS inkommande linjer.

Projekt för förnybar energi: vindkraftsparker, solcellsstationer.

Järnvägs- och tunnelbaneprojekt som kräver hög driftsäkerhet.

Industriella och kommunala distributionsnät.

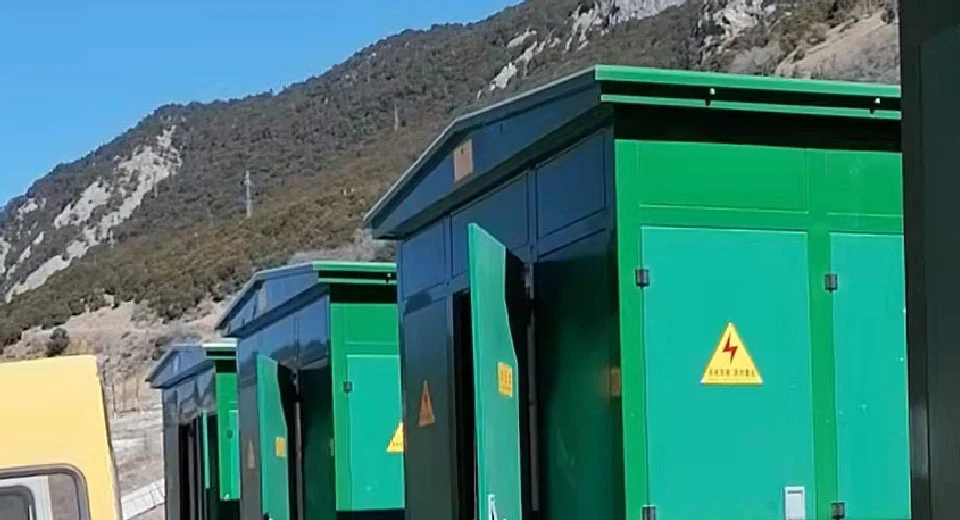

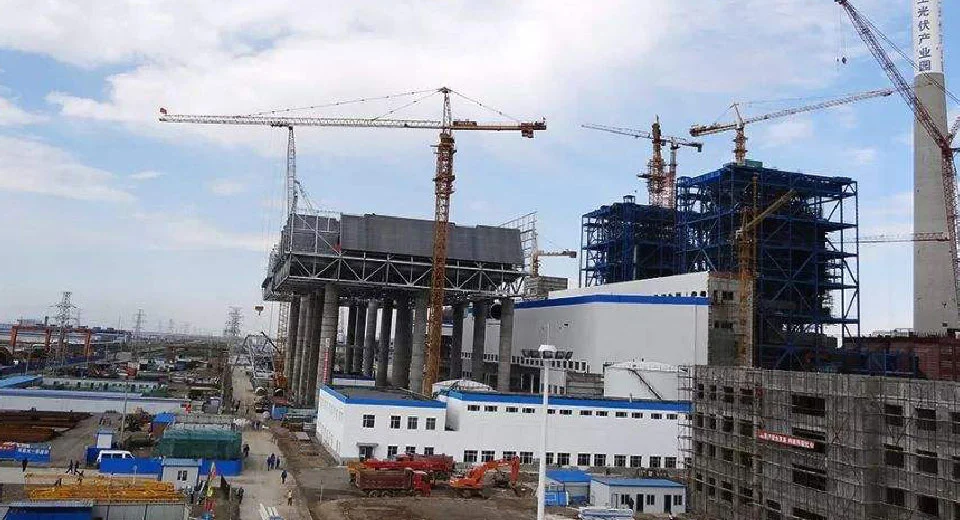

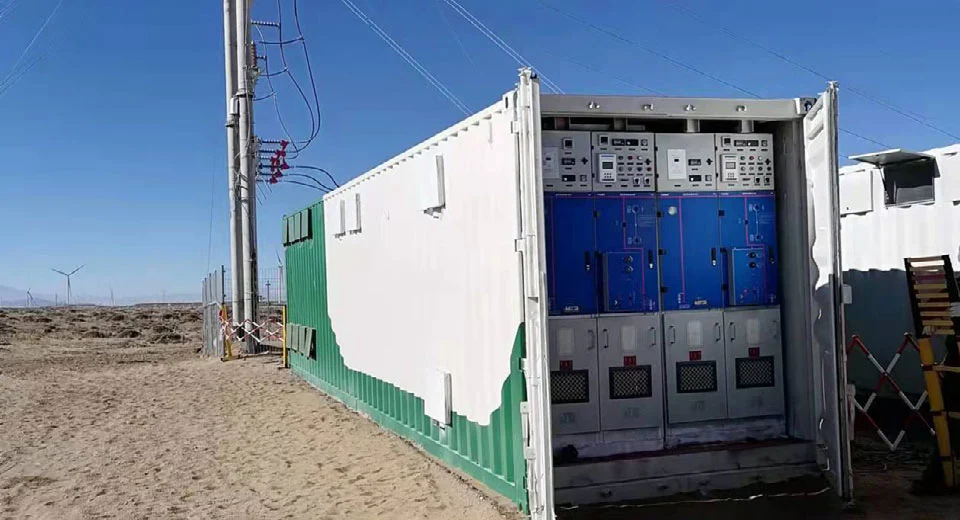

Projektreferenser

Guojiawan 110kV – 35kV Gasisolerat ställverk – Vindkraftsprojekt.

Ayni Gold Mine 110kV transformatorstation, Tadzjikistan – Högtillförlitlig kraftdistribution.

Maqu 200MW Betesmark-Solar Hybrid PV-projekt – Automatisk återstängningsmekanism tillämpad.

Varför välja Cotenele?

• Expert tillverkare:Över 6 års erfarenhet av 12kV–40,5kV ställverkskärnkomponenter.

• Certifierad kvalitet:ISO9001 / ISO14001 / ISO18001; produkter som testats av nationella myndigheter.

• Beprövad meritlista:Levererar mellanspänningsställverksmekanismer för inhemska och internationella vind-, sol- och järnvägsprojekt.

• Innovativ teknik:Kontinuerlig utveckling av RHSV-seriens miljövänliga gasisolerade ställverksmekanismer säkerställer stabilitet och säkerhet.

Cotenele har åtagit sig att leverera hög tillförlitlighet, lång livslängd och säkra ställverksmekanismer, som uppfyller kraven från moderna distributionsnätverk och förnybara energitillämpningar.
