11KV RMU strömbrytare frånskiljare manövermekanism

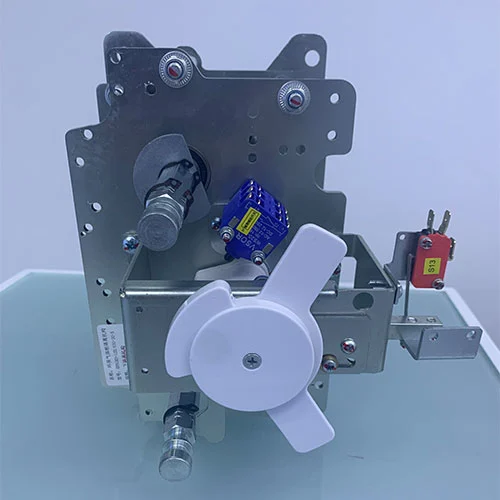

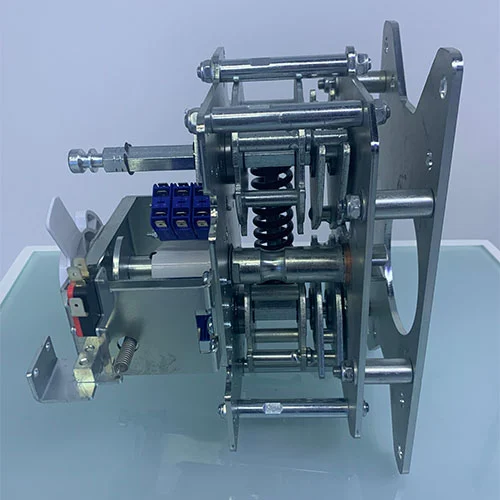

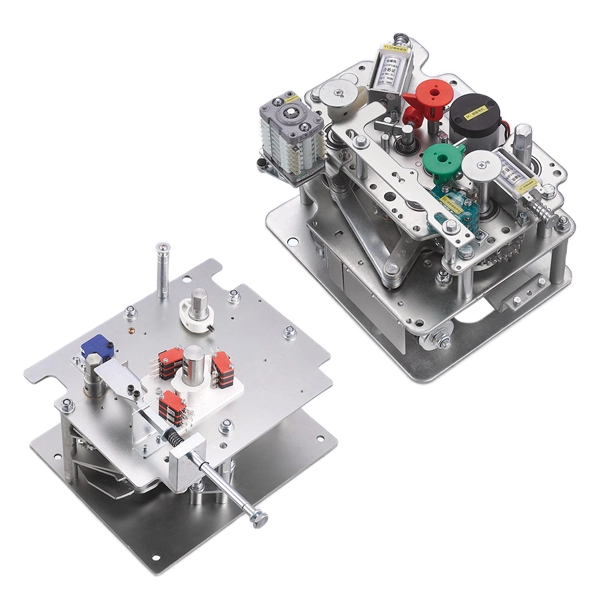

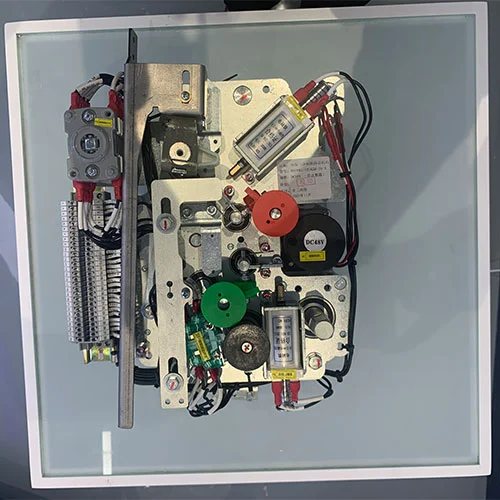

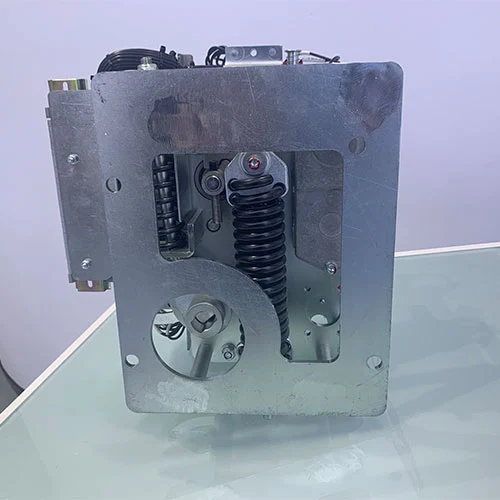

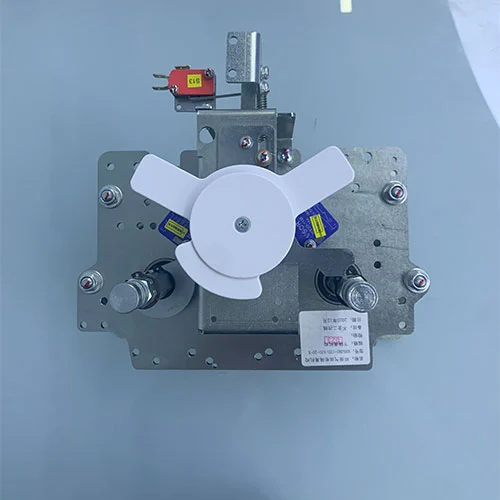

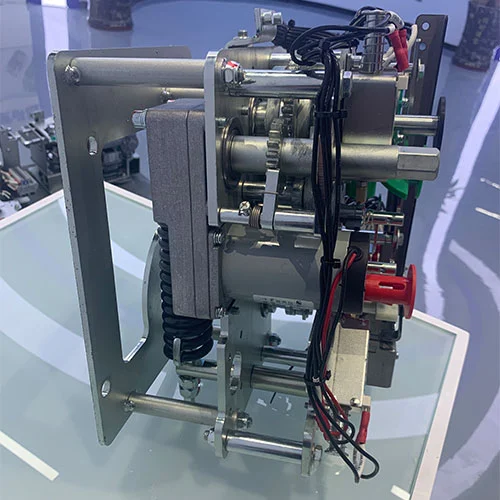

Den 11KV RMU elektriska kretsbrytarens frånskiljare manövermekanism är en kärnstyrenhet inuti medelspänningsringhuvudenheter. Det är ansvarigt för den exakta och snabba driften av vakuumbrytare och frånskiljare, vilket säkerställer säker omkoppling och skydd av distributionsnätverk.

Både vakuumbrytaren och frånskiljaren är de viktiga kärnkomponenterna i mellanspänningsringhuvudenheterna, deras manövermekanismer används primärt för att kontrollera och driva dessa komponenter exakt och snabbt för att skydda mellanspänningsdistributionsnätverk. Mekanismerna utformade för SF6-isolerade ställverk använder vanligtvis en dubbelenergilagringsmetod för att säkerställa drifthastighet oberoende av manuell inmatning. En vanlig manövermekanism använder en dragfjäder som dras "över mitten" för att lagra energi för stängning, som vid frigöring samtidigt komprimerar en separat uppsättning fjädrar för att förbereda för en efterföljande öppningsoperation. Denna operation säkerställer hög tillförlitlighet genom inbyggda mekaniska förreglingar som förhindrar farliga sekvenser, som att stänga en brytare på ett jordningsblad.

Modell och mening

Viktiga fördelar

1. Integrerad design

Strömbrytare + frånskiljarmekanism i ett system

2. Hög tillförlitlighet

Mekanisk livslängd som överstiger 10 000 cykler

3. Avancerat säkerhetssystem

Full mekanisk förregling förhindrar felfunktion

4. Flexibel drift

Stöder manuell + motor + fjärrkontroll

5. Överensstämmelse med standarder

Uppfyller helt GB / IEC-kraven

6. Beprövad i verkliga projekt

Används i vindkraftsparker, transformatorstationer, järnvägssystem

Några huvudtyper av operativa mekanismer i RMU

Moderna RMU:er har många typer baserat på deras funktion och komponenterna eller komponenternas kombination i dem. Denna funktionella klassificering representeras vanligtvis av bokstavskoder som C, V och G . Varje typ är en komplett, separat funktion för att möta de unika driftkraven för sina respektive ringhuvudenheter.

"C"-mekanism (den inkommande/utgående enheten):Huvudfunktionen hos en manövermekanism av "C"-typ används för den inkommande eller utgående linjeenheten. Den inkommande linjeenheten är den punkt där kabeln från den primära transformatorstationen går in i RMU. Denna enhet är i huvudsak en lastbrytare. Dess primära funktion är att koppla om belastningsströmmen och, kritiskt, att göra (nära) ett fel. Manövermekanismen av C-typ är robust och pålitlig för denna felskapande kapacitet. Dess funktion är vanligtvis en trelägesfunktion (ON, OFF och EARTH på kabelsidan), med starka mekaniska förreglingar för att säkerställa säker drift. Laddnings- och driftsprocedurerna för denna manövermekanism gäller för en "C"-mekanisms kontroll av lastbrytaren.

"V"-mekanism (brytarenheten):"V"-mekanismen är dedikerad till strömbrytarfunktionen, som oftast används för att skydda en transformator ("T-off" eller säkringsbrytarfunktion). Till skillnad från en enkel lastbrytare måste en brytare kunna både göra och bryta felströmmar. Därför är "V"-mekanismen en högenergi- och höghastighetsanordning. Det är nästan alltid en fjädermanövrerad mekanism som lagrar energi för både stängning och utlösning, vilket säkerställer att öppningshastigheten är oberoende av operatören. Detta gör att den på ett tillförlitligt sätt kan avbryta höga kortslutningsströmmar. Mekanismen är också utformad för att integreras med skyddsreläer och kan ha automatisk återstängning. Denna manövermekanism av V-typ har en lång livslängd på över 10 000 operationer.

"G"-mekanism (Jordningsbrytaren/frånskiljaren):Den primära funktionen hos en manövermekanism av "G"-typ är att manövrera jordningsbrytaren som används för säkerhet och isolering. Denna manövermekanism tillhandahåller en synlig och verifierbar jordanslutning på kabelsidan av en krets för säker drift eller för arbetaren. Följaktligen används inte manövermekanismen av "G"-typ för att skapa eller bryta lastström i allmänhet. Dess funktion är strikt sammankopplad med den tillhörande "C" eller "V" mekanismen; "G"-mekanismen kan endast stängas (jorda kretsen) när huvudströmbrytaren eller brytaren har bekräftats vara i OFF-läget. Denna förregling är en grundläggande säkerhetsfunktion för att förhindra katastrofala skador.

Driftsinstruktioner

Dessa enheter kan manövreras manuellt under driftsättning eller underhåll, eller elektriskt under normal drift. Driftsprocessen indikeras vanligtvis av mekaniska indikatorlampor och hjälpströmbrytare. Följande är driftsproceduren för 11kV RMU elektrisk kretsbrytares frånskiljare manövermekanism.

A. Lagring av energi (laddning)

Innan någon stängningsoperation måste mekanismen "laddas".

Manuell laddning

Installera en fast manövermekanism på ringhuvudenheten och sätt sedan in mekanismens dedikerade handtag i manöveraxeln, som vanligtvis är placerad i den nedre högra delen av manövermekanismen. Vrid handtaget medurs tills du hör ett tydligt klickljud.

Manuell laddning

Installera en fast manövermekanism på ringhuvudenheten och sätt sedan in mekanismens handtag i manöveraxeln, som vanligtvis är placerad i den nedre högra delen av manövermekanismen. Vrid handtaget medurs tills du hör ett tydligt klickljud. Detta ljud indikerar att manövermekanismens stängningsfjäder har dragits åt helt och låst på plats. Indikatorlampan för "laddat" på manövermekanismen indikerar att laddningen är klar.

Elektrisk laddning

Om manövermekanismen är utrustad med en motor, när manövermekanismen är påslagen, laddar motorn automatiskt stängningsfjädern. Motorkretsen är utformad för att stängas av när fjädrarna är helt spända, vilket lämnar mekanismen i ett "färdigt att stänga" tillstånd.

B. Stängande drift

När mekanismen är laddad kan brytaren stängas.

Manuell stängning

Detta syfte kommer att lyckas genom att trycka på "I" eller den gröna knappen. Denna operation kommer att frigöra den låsande stängningsfjädern, snabbt stänga strömbrytarens kontakter och slutföra anslutningen av huvudkretsen. I mellanspänningsringens huvudenhet kan själva knappen anta en tvådelad design

själva knappen i mekanismen och den oberoende skärmade knappen installerad på skåpsdörren för att förbättra säkerheten och ge skyddsnivåskydd.

Elektrisk stängning

Energigivande stängningselektromagnet till fjärrstängningskommando. Elektromagnetens kolv kommer omedelbart att släppa stängningslåset, vilket uppnår samma effekt som en manuell knapp. Efter stängning kommer manövermekanismen automatiskt att börja komprimera öppningsfjädern, förbereda för framtida utlösning av strömbrytaren.

C. Öppningsmanövrering

Avbryt strömflödet genom att strömbrytaren löser ut.

Manuell öppning

Frigöring av de förkomprimerade öppningsfjädrarna genom att trycka på "O" eller den röda knappen utlöser. De rörliga kontakterna kommer att separeras av de lagrade energidrivningarna, då kommer ljusbågen att släckas och kretsen isoleras snabbt

Elektrisk öppning

Shuntutlösningssolenoiden aktiveras av en fjärrutlösningssignal. Denna solenoid kommer omedelbart att släppa öppningsspärren, vilket gör att brytaren öppnas med samma hastighet och tillförlitlighet som en manuell operation.

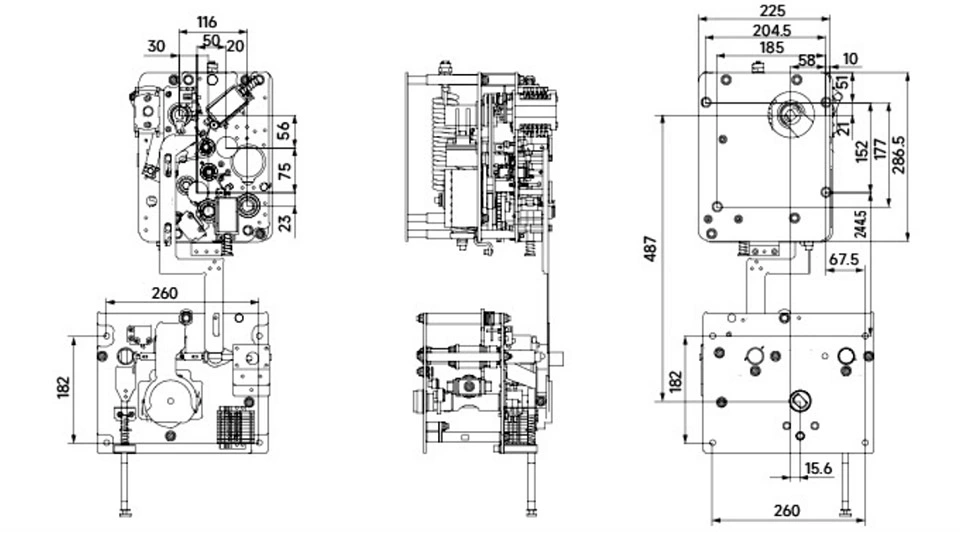

Utseende och mått
